起源の場所:
広東,中国
ブランド名:
Linke
証明:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

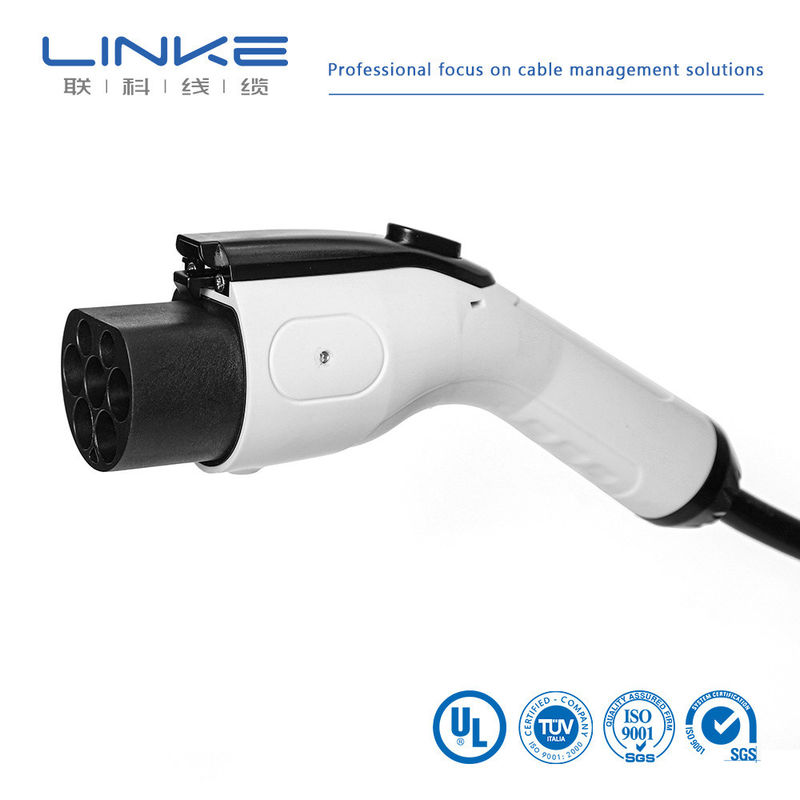

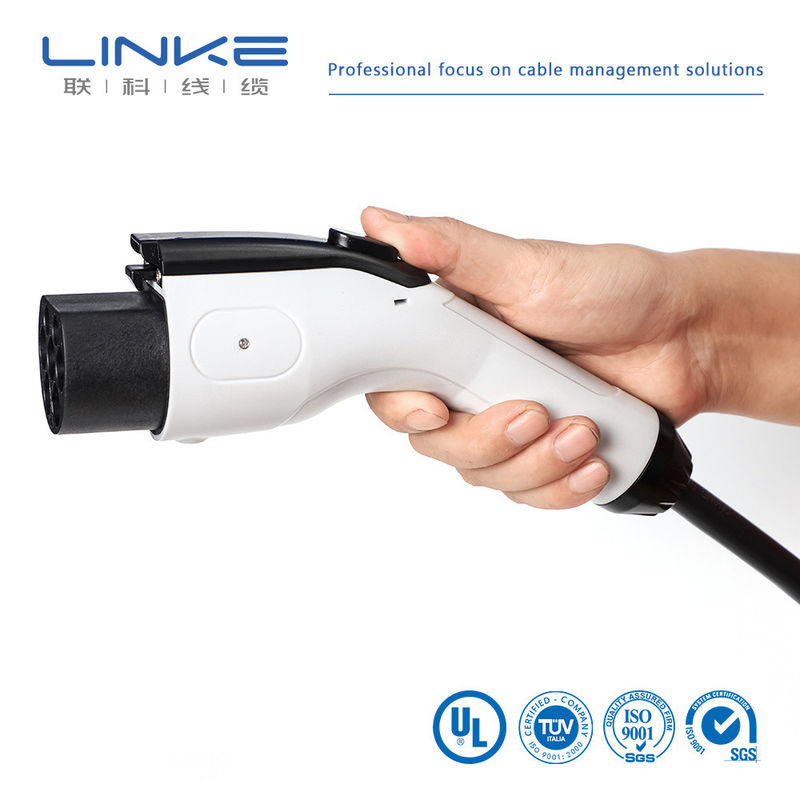

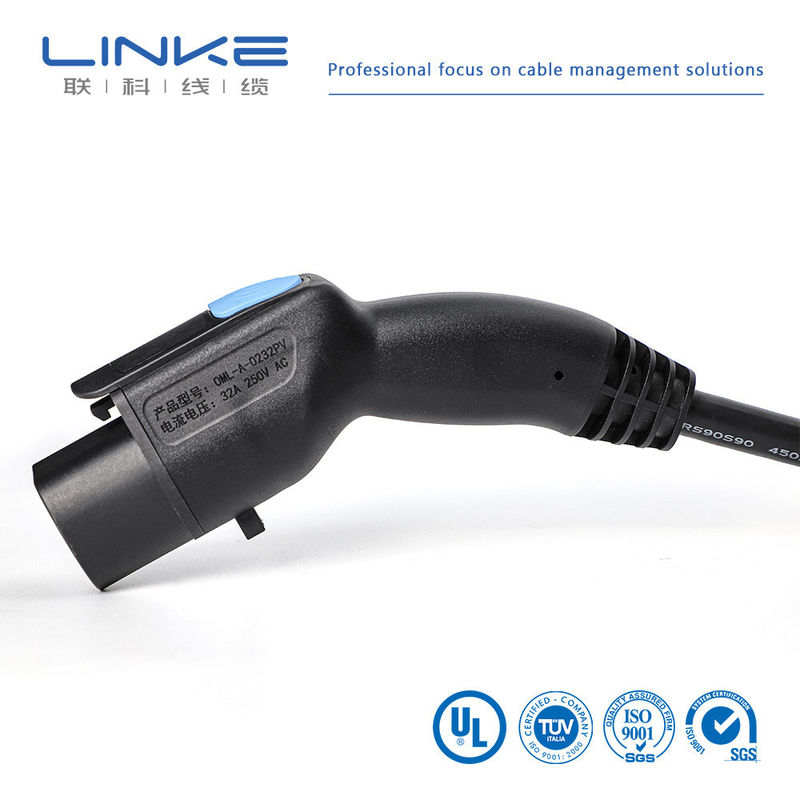

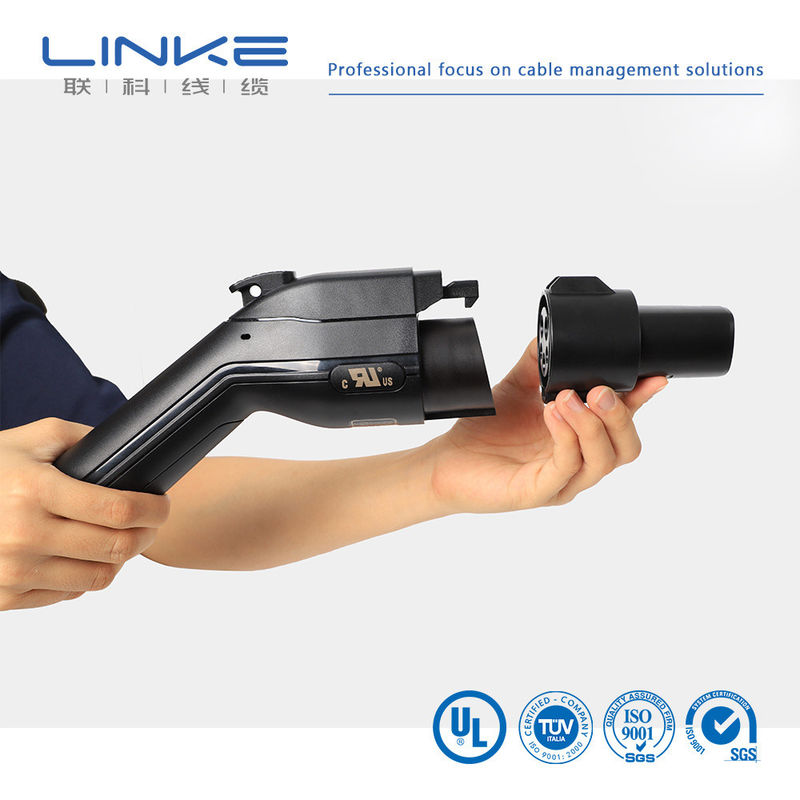

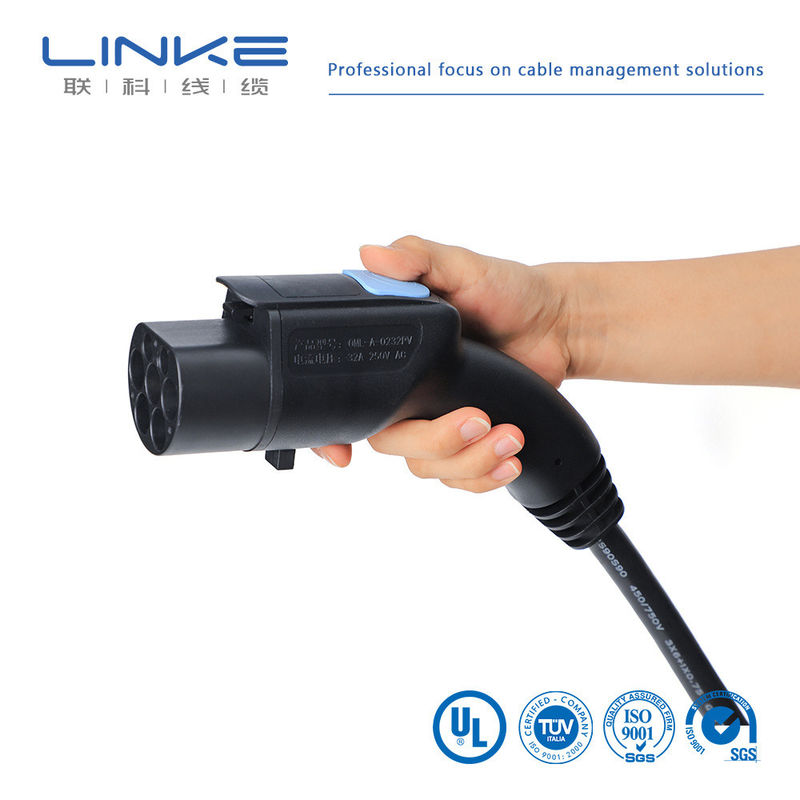

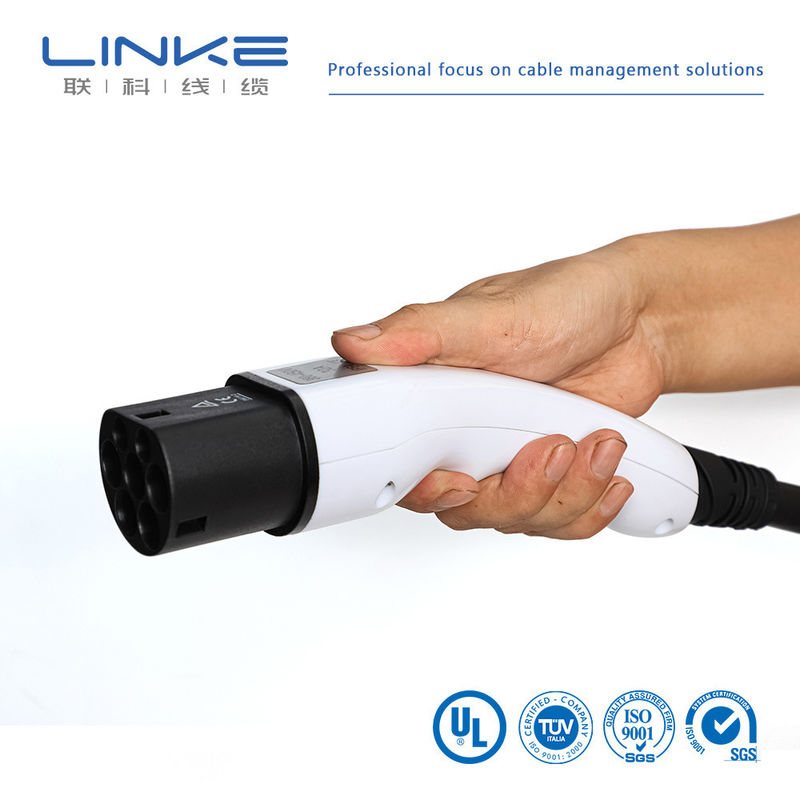

当社のAC充電ケーブルは、IEC 62196-1:2022およびIEC 62196-2:2022規格に準拠しており、優れた人間工学に基づいたデザインとプロフェッショナルな外観が特徴です。車両コネクタはIP67等級、車両ソケットと結合した状態ではIP54等級の優れた保護性能を提供します。銀メッキを施した銅合金端子、V0グレードの熱可塑性シェル素材で作られており、ワイヤー長と定格電流オプションはカスタマイズ可能です。
| タイプ | EV-CABLE | 顧客署名 |
|---|---|---|
| ケーブルグレード | -40℃～+125℃ 1500V | |
| 規格 | GB/T 25087/ISO 14572 |
| ケーブルコード | ケーブルサイズ（mm²） | 導体 | 錫メッキ銅編組 | ケーブルジャケット材質 | 銅構造（mm） | 単線OD（m） | 銅編組 | 材質 | ケーブルOD（mm） | 標準厚さ（mm） | 色 | 20℃導体抵抗（mΩ/m） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TEVB050-XX-027 | 0.5mm² | 銅 | 16/(0.20±0.008) | 0.10TD | ≥85% | XLPE | 4.20±0.15 | 0.70 | 黒/カスタマイズ | ≤37.1 | ||
| TEVB075-XX-041 | 0.75mm² | 24/(0.20±0.008) | 0.10TD | 4.50±0.15 | 0.70 | ≤24.7 | ||||||
| TEVB100-XX-006 | 1mm² | 32/(0.20±0.008) | 0.10TD | 4.80±0.15 | 0.80 | ≤18.5 | ||||||
| TEVB150-XX-036 | 1.5mm² | 49/(0.20±0.008) | 0.127TD | 5.20±0.15 | 0.80 | ≤12.7 | ||||||
| TEVB250-XX-295 | 2.5mm² | 49/(0.25±0.008) | 0.10TD | 5.60±0.20 | 0.70 | ≤7.60 | ||||||
| TEVB400-XX-140 | 4mm² | 133/(0.20±0.008) | 0.15TD | 7.30±0.20 | 0.90 | ≤4.71 | ||||||
| TEVB600-XX-093 | 6mm² | 190/(0.20±0.008) | 0.127TD | 7.70±0.20 | 0.90 | ≤3.14 | ||||||
| TEVB800-XX-002 | 8mm² | 259/(0.20±0.008) | 0.15TD | 8.50±0.20 | 1.00 | ≤2.38 | ||||||
| TEVBA10-XX-051 | 10mm² | 323/(0.20±0.008) | 0.15TD | 9.60±0.30 | 1.00 | ≤1.82 | ||||||
| TEVBA16-XX-044 | 16mm² | 513/(0.20±0.008) | 0.15TD | 10.90±0.30 | 1.00 | ≤1.16 | ||||||
| TEVBA25-XX-042 | 25mm² | 798/(0.20±0.008) | 0.15TD | 13.50±0.30 | 1.20 | ≤0.743 | ||||||
| TEVBA35-XX-043 | 35mm² | 1121/(0.20±0.008) | 0.15TD | 14.50±0.30 | 1.20 | ≤0.527 | ||||||
| TEVBA50-XX-050 | 50mm² | 1596/(0.20±0.008) | 0.15TD | 17.00±0.40 | 1.30 | ≤0.368 | ||||||
| TEVBA70-XX-054 | 70mm² | 2257/(0.20±0.008) | 0.20TD | 21.00±0.50 | 1.30 | ≤0.259 | ||||||
| TEVBA95-XX-014 | 95mm² | 1887/(0.254±0.008) | 0.20TD | 22.0±0.40 | 1.60 | ≤0.196 | ||||||
| TEVBA120-XX-016 | 120mm² | 2368/(0.254±0.008) | 0.20TD | 27.00±1.0 | 1.60 | ≤0.153 |
印刷: EV-cable "mm² -40℃～+125℃ 1500V DC N 注意 高電圧 LINKE CABLE->XLPE<
| ブランド | LINKE | 断面積（mm²） | 0.01-500mm² |
|---|---|---|---|
| ワイヤーゲージ（AWG） | （例：24AWG、28AWG） | 導体 | 錫メッキ銅/裸銅（顧客の要件に基づく） |
| 絶縁材 | PVC/TPU/シリコーンゴム/PE/PP/XLPE/ナイロン/その他 | ジャケット材質 | （PVC/PU/ゴム/編組/等） |
| 認証 | RoHS/REACH/UL/CE/IP68/等 | カスタム長 | （例：1m、3ft、5m ±5%公差） |
| ケーブルタイプ | （医療/電源/オーディオ/同軸/電気/自動車/エネルギー貯蔵//等） | シールド | （シールド/非シールド/編組シールド） |
| インピーダンス | （例：75Ω（同軸ケーブルの場合）） | 印刷/ロゴ | （テキスト/ラベル/ロゴ、最大20文字） |
| 曲げ半径 | （例：≥5*ケーブル径） | 定格電流 | （例：5A） |
| 定格電圧 | （例：30V AC/DC） | コネクタ材質 | （金メッキ/ニッケルメッキ/真鍮/等） |
| コネクタ | （例：USB Type-C、3.5mmジャック、RJ45） | ジャケット | XLPEまたはPEまたはPVCゴム |
| 納期 | 注文確定後7～14日 | 色 | （黒/白/赤/カスタムパントン/等） |
| 温度 | マイナス70℃～350℃（-70℃～350℃） | パッケージ | ロール/箱/プレート/カスタム |
| サポートサービス | カスタムケーブル、エンドツーエンドソリューション（精密切断、圧着、ラグの取り付けを含む（材質を指定、例：銅/ニッケルメッキ）） | ||
当社の製品は以下の国際規格に準拠しています:
UL1007、UL1185、UL1672、UL10070、UL10483、UL1015、UL1569、UL10012、UL10269（単芯、熱可塑性絶縁）
UL2095、UL2129、UL2468、UL2586、UL2725、UL20233、UL20280、UL20963、UL2103、UL2463、UL2517、UL2587
UL2835、UL20276、UL20549、UL21198、2104、UL2464、UL2576、UL2661、UL2919、UL20279、UL20886、UL21664
ISO9001およびISO13485、TS16949
CNR - 家電配線材料
押出PVC絶縁単芯、定格105℃、1000V、クラスI、グループA、B、またはAB、FT1および/またはFT2
押出PVC非一体型ジャケットケーブル、定格105℃、1000V、クラスI、クラスまたはクラスI/II、グループA、B、またはAB、FT1および/またはFT2
押出TPU非一体型ジャケットケーブル、定格80℃、300V、クラスI、クラスまたはクラスI/II、グループA、B、またはAB、FT1および/またはFT2
問い合わせを直接私たちに送ってください.
