起源の場所:
広東,中国
ブランド名:
Linke
証明:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

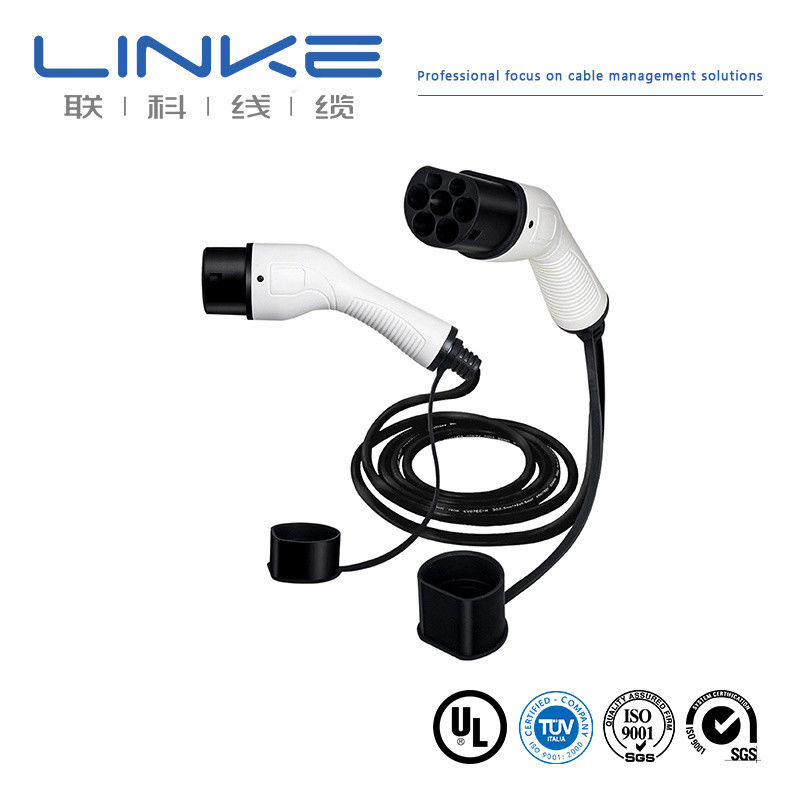

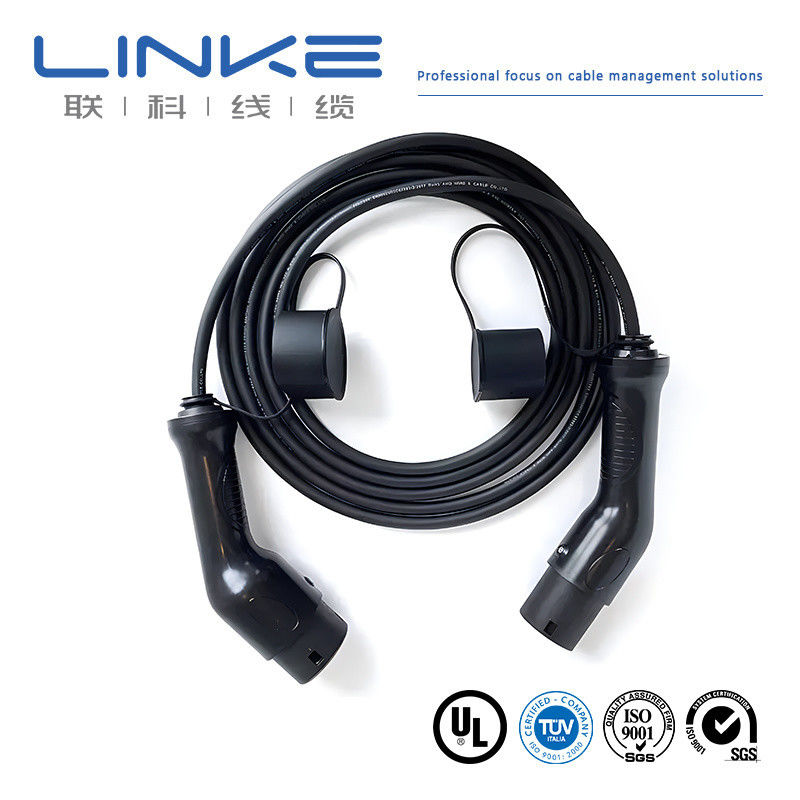

高品質 UL 62 32A 5P 2C*10AWG+1C*10AWG+3C*18AWG EV充電用EVEケーブル
| 仕様 | ケーブル名 | EVケーブル | |||||
| ケーブル仕様 | 2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) | ||||||
| RoHS準拠 | |||||||
| 項目 | A: 2C×80mm2 | B: 1C×25mm2 | C: 1C×4mm2 | D:(3C×0.75mm2)(P2) | E:(7C×0.75mm2) | ||
| 導体 | 材質 | 裸銅撚り線 | |||||
| サイズ | 2580/0.20 ±0.008mm | 798/0.20 ±0.008mm | 224/0.15±0.008mm +10/1#テトロン+1000Dケブラー |
40/0.15±0.008mm+ 10/0.19mmテトロン+200DKevlar |
40/0.15±0.008mm+ 10/0.19mmテトロン+200D ケブラー |
||
| 外径（参考） | 12.40±0.25mm | 7.00±0.20mm | 2.70±0.15mm | 1.40±0.10mm | 1.40±0.10mm | ||
| 絶縁 | 材質 | 熱可塑性樹脂(EF2585,85±3A) | |||||
| 最小平均厚さ | 1.60mm | 1.20mm | 1.00mm | 0.50mm | 0.50mm | ||
| 最小厚さ（任意点） | 1.34mm | 0.98mm | 0.80mm | 0.35mm | 0.35mm | ||
| 外径 | 15.60±0.40mm | 9.60±0.30mm | 4.70±0.20mm | 2.50±0.10mm | 2.50±0.10mm | ||
| 撚り合わせ-1 | 介在物 | / | 綿 | 綿 | |||
| 材質 | / | AL-マイラー(外向き) | 不織布 | ||||
| 編組 | 材質 | / | 錫メッキ銅 | / | |||
| サイズ | / | 0.12mm,≥60% | / | ||||
| インナージャケット | 材質 | / | TPE | TPE | |||
| 最小平均厚さ | / | 0.60mm | 0.60mm | ||||
| 最小厚さ（任意点） | / | 0.42mm | 0.42mm | ||||
| 外径 | / | 7.20±0.25mm | 9.70±0.25mm | ||||
| 撚り合わせ | 介在物 | 強化PPロープ | |||||
| 材質 | 不織布（≥25%重ね合わせ） | ||||||
| 組立 | 2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) | ||||||
| ジャケット | 材質 | TPU | |||||
| 最小平均厚さ | 2.80mm | ||||||
| 最小厚さ（任意点） | 2.28mm | ||||||
| 外径 | 38.00+0.6/-1.00mm | ||||||
| 電気的特性 | 物理的特性 | ||||||
| 定格電圧構造DC 1000V | 引張強度構造≥20MPa | 高温圧縮試験構造≤50% | |||||
| 定格温度構造ジャケット -40～90℃ | 伸び構造≥300% | 熱衝撃試験構造亀裂なし | |||||
| 絶縁 -40～125℃(Ω/KM) | :構造互換性試験 | :構造≤5mA | |||||
| (20℃):元の引張強さの割合 | :構造: | :構造≤5mA | |||||
| 私たちはプロのメーカーです。最初から最後までお客様の注文を管理できます。: | ±30%構造: | GB/T 33594構造≤5mA | |||||
| 難燃試験構造 | GB/T 18380.12-2008構造: | 6*OD構造≤5mA | |||||
| 人工耐候試験: | GB/T 33594構造≤5mA | ≥2000回構造: | |||||
| 低温衝撃試験構造 | 40℃×16H、亀裂なし耐薬品性: | GB/T 33594構造≤5mA | |||||
| 化学的応力酸: | N-シュウ酸アルカリ溶液、N-水酸化ナトリウム溶液:GB/T 33594最小絶縁抵抗(20℃、コアAからA&B): | ||||||
| 500MΩ.km車両走行試験: | 要件と試験方法はGB/T 20234.1-2015 7.21に準拠する必要があります構造番号 | ||||||
| (N/mm) | |||||||||||
| mm2 | 絶縁 | 20℃ | 導体抵抗(Ω/KM)導体 | ||||||||
| mm2構造 | (N/mm)導体直径（ | mm）導体 | 厚さ（mm） | 材質 | 絶縁 | 外径(mm) | |||||
| EV-YJ | 1.5 | 48/0.20 | 1.60 | 銅 | 0.6 | シリコン | 2.90±0.15 | ≤12.7 | |||
| EV-YJ | 2.5 | 80/0.20 | 2.06 | 銅 | 0.7 | シリコン | 3.50±0.15 | ≤7.60 | |||
| EV-YJ | 4 | 128/0.20 | 2.62 | 銅 | 0.8 | シリコン | 4.30±0.15 | ≤4.71 | |||
| EV-YJ | 6 | 196/0.20 | 3.50 | 銅 | 0.8 | シリコン | 5.10±0.20 | ≤3.14 | |||
| EV-YJ | 10 | 322/0.20 | 4.50 | 銅 | 1.00 | シリコン | 6.70±0.20 | ≤1.82 | |||
| EV-YJ | 16 | 513/0.20 | 5.70 | 銅 | 1.10 | シリコン | 8.00±0.30 | ≤1.16 | |||
| EV-YJ | 25 | 798/0.20 | 7.10 | 銅 | 1.3 | シリコン | 9.80±0.30 | ≤0.743 | |||
| EV-YJ | 35 | 1121/0.20 | 8.50 | 銅 | 1.3 | シリコン | 11.40±0.30 | ≤0.527 | |||
| EV-YJ | 50 | 1596/0.20 | 10.10 | 銅 | 1.50 | シリコン | 13.50±0.30 | ≤0.368 | |||
| EV-YJ | 70 | 2242/0.20 | 12.10 | 銅 | 1.50 | シリコン | 15.50±0.40 | ≤0.259 | |||
| EV-YJ | 95 | 3034/0.20 | 14.10 | 銅 | 1.50 | シリコン | 17.50±0.50 | ≤0.196 | |||
| ブランド | LINKE | 断面積（mm²） | 0.01-500mm² |
| ワイヤーゲージ（AWG） | [例: 24AWG, 28AWG] | 導体 | 錫メッキ銅/裸銅、顧客の要件に基づく |
| 絶縁材 | PVC/TPU/シリコンゴム/PE/PP/XLPE/ナイロン/その他 | ジャケット材質 | [PVC/PU/ゴム/編組/等] |
| 認証 | RoHS/REACH/UL/CE/IP68/等 | カスタム長 | [例: 1m, 3ft, 5m ±5%公差] |
| ケーブルタイプ | [医療/電源/オーディオ/同軸/電気/自動車/エネルギー貯蔵//等] | シールド | [シールド/非シールド/編組シールド] |
| インピーダンス | [例: 75Ω（同軸ケーブルの場合）] | 印刷/ロゴ | [テキスト/ラベル/ロゴ、最大20文字] |
| 曲げ半径 | [例: ≥5×ケーブル径] | 定格電流 | [例: 5A] |
| 定格電圧 | [例: 30V AC/DC] | コネクタ材質 | [金メッキ/ニッケルメッキ/真鍮/等] |
| コネクタ | [例: USB Type-C, 3.5mm ジャック, RJ45] | ジャケット | XLPEまたはPEまたはPVCゴム |
| 納期 | 注文確定後7～14日 | 色 | [黒/白/赤/カスタムパントン/等] |
| 温度 | マイナス70℃から350℃（-70℃～350℃） | パッケージ | ロール/箱/プレート/カスタム |
| サポートサービス | カスタムケーブル、エンドツーエンドソリューション、精密切断、圧着、ラグの取り付け（材質を指定、例：銅/ニッケルメッキ）を含む | ||
ワイヤーおよびケーブルメーカー Linke Cable Technology Co., Ltd は中国の主要なケーブルサプライヤーです。過去10年以上にわたり、
Linke Cable はワイヤーおよびケーブルの研究開発、製造、マーケティングに注力してきました。Linke は世界中のあらゆる顧客に様々なケーブルカスタム
ケーブルソリューションを提供しています。EV充電ケーブル、医療用ケーブル、シリコンケーブル、スプリングケーブル、
編組ケーブル、トーローブケーブル、ULワイヤー、自動車用ケーブルなどを専門としています。
Linke cable では、より良いケーブルを市場に届けるためのより良い方法があると信じています。エンジニアからエンジニアへのアプローチを使用し、
顧客のために優れたケーブルを開発し、生活の質を向上させています。
当社の認証:
UL 1007, UL 1185, UL 1672, UL 10070, UL 10483, UL 1015, UL 1569, UL 10012, UL 10269（単芯、熱可塑性絶縁）を通過しました。UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587,
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 および ISO13485, TS16949
CNR-家電配線材料,
押出PVC絶縁単芯、定格105℃、1000V、クラスI、グループA、B、またはAB、FT1および/またはFT2。
押出PVC非一体型被覆ケーブル、定格105"C、1000V、クラスI、クラスまたはクラスI/II、グループA、B、またはAB、FT1および/またはFT2。
押出TPU非一体型被覆ケーブル、定格80"C、300V、クラスI、クラスまたはクラスI/II、グループA、B、またはAB、FT1および/またはFT2
よくある質問
あなたはメーカーですか、それとも商社ですか？ 私たちはプロのメーカーです。最初から最後までお客様の注文を管理できます。ご来社をお待ちしております。深センまでお迎えに上がります。 2. 品質をテストするためにサンプルを入手するにはどうすればよいですか？
サンプルは無料です。新規のお客様は、宅配便の費用を負担していただく必要があります。
3. 最低注文数量はいくつですか？
通常100mです。ただし、ケーブルは非常に重いです。
高い運賃を避けるために、適切な数量を注文することをお勧めします。
海上輸送が最良の選択肢です。
4. 割引は受けられますか？
数量によります。割引を行い、送料を負担することができます。お気軽にお問い合わせください。
5. あなたの会社はOEM生産を受け入れていますか？
はい、会社名を印刷できます。会社のプロモーションのために品質カードをカスタムすることもできます。
問い合わせを直接私たちに送ってください.
