起源の場所:
広東,中国
ブランド名:
Linke
証明:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

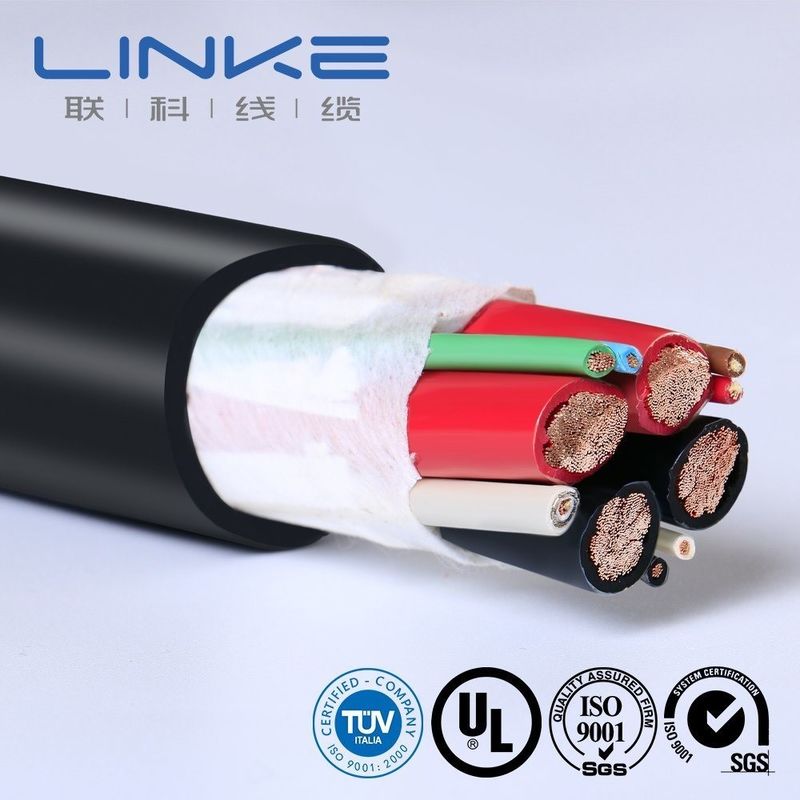

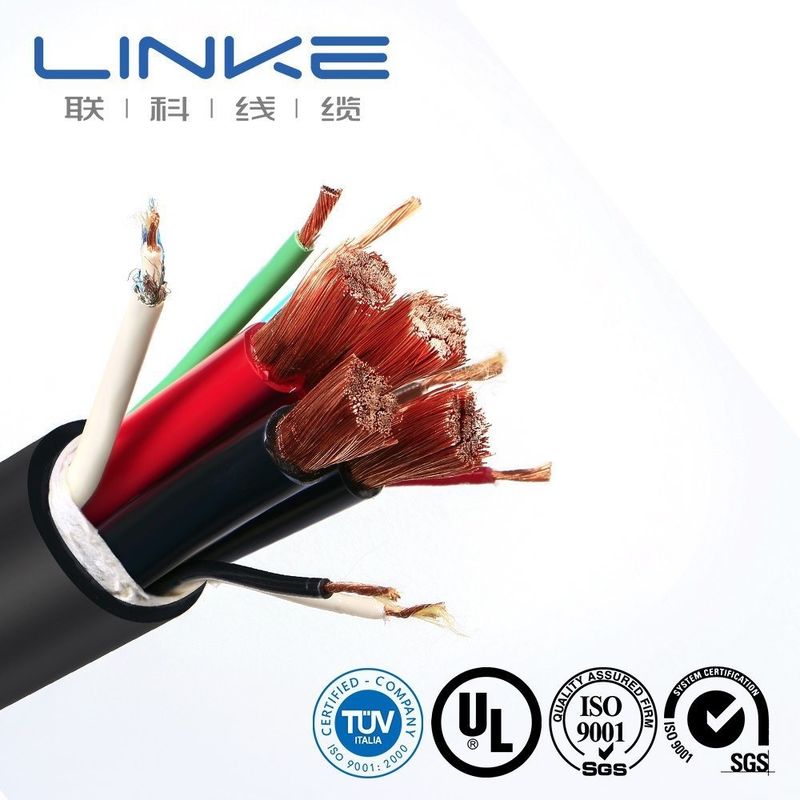

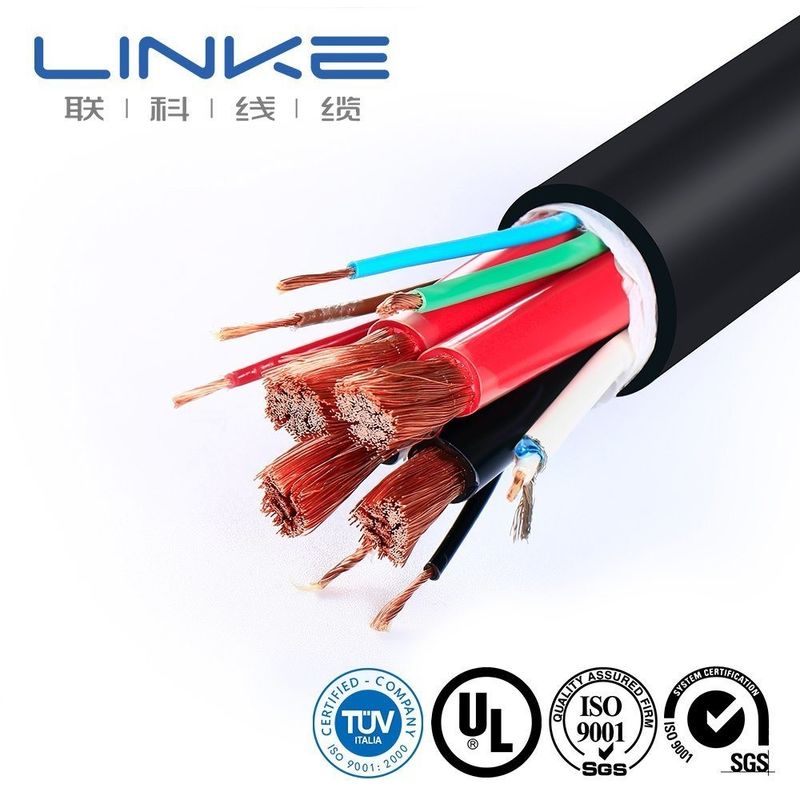

16A 32A 2型電動車EV充電ケーブルとTUV&UL
基準規格:UL 2263
UL番号:E364879
|
建設 |
特徴 |
|
1指揮官 |
定温:-50°C~105°C |
|
材料:赤銅 |
定位電圧:1000V |
|
2隔熱 |
導体抵抗 ((20°Cで):8AWG≤2.23Ω/km,10AWG≤3.51Ω/km;16AWG≤14.1Ω/km試験方法 UL 2556 に準拠する |
|
材料:TPE |
15°C 隔熱抵抗:8AWG≥34Ω.m;10AWG≥34Ω.m;16AWG≥45Ω.m試験方法 UL 2556 に準拠する |
|
C について臭い:黒,赤,緑/黄色 その他 |
ダイエレクトリック電圧:4.0kVAC/1分(8AWG)3.0KV AC/1分(10AWG),2.0KV AC/1分(16AWG)破損はない.試験方法 UL 2556 に準拠する |
|
3フィルター |
曲がり半径 Min:≥6OD |
|
材料:綿糸 |
熱ショック:150°C/1h 裂け目なし 試験方法 UL 2556 に準拠 |
|
4テープ |
炎試験:FT1だ試験方法 UL 2556 に準拠する |
|
材料:非織物 |
断熱剤の拉伸強度:5. 5Mpa 衰退前後(136°C/168H) ≥75% オリジナル試験方法 UL 2556 に準拠する |
|
5シェーフ |
隔熱長さ:年齢前200% 年齢後(136°C/168H) ≥75% オリジナル試験方法 UL 2556 に準拠する |
|
材料:TPE |
ジャケットの張力強度:8.3Mpa.老化後(136°C/168H) ≥75% オリジナル試験方法 UL 2556 に準拠する |
|
色: 黒かオレンジ |
ジャケットの長さ:年齢前200% 年齢後(136°C/168H) ≥75% オリジナル試験方法 UL 2556 に準拠する |
|
|
冷たい屈曲テスト:-40歳°C/4H クラッキングなし試験方法 UL 2556 に準拠する |
|
|
熱ショック試験:150°C/1H クラッキングなし試験方法 UL 2556 に準拠する |
|
タイプ |
主要ライン サイズ&E |
シグナルラインの大きさ |
許容される ampacity@20°C 環境基準 |
直径以上 Ref.mm |
|
EVC 1001 |
10AGW/2+10AGW |
22AGW ((20AGW/18AGW/16AGW) 0-6 |
32A |
12.0±05 |
|
EVC 1002 |
9AGW/2+10AGW |
40A |
130.8±05 |
|
|
EVC 1003 |
8AGW/2+10AGW |
48A |
15.0±05 |
|
|
EVC 1004 |
6AGW/2+8AGW |
80A |
18.9±05 |
|
|
EVC 1005 |
3AGW/4+12AGW(14AGW/10AGW) |
18AGW ((20AGW/22AGW) 0-8 |
170A ((200A) |
280.3±10 |
|
EVC 1006 |
2AGW/4+12AGW(14AGW/10AGW) |
200A ((250A) |
31.0±10 |
|
|
EVC 1007 |
1/0AGW/4+12AGW(14AGW/10AGW) |
300A~350A |
36.5±10 |
|
|
EVC 1008 |
4AGW/2+14AGW |
120A |
21.0±10 |
|
|
EVC 1009 |
1AGW/4+14AGW |
|
250A ((300A) |
34.0±10 |
UL 2263 EV充電ケーブル (CCS1に適している)
基準規格:UL 2263
UL番号:E364879
| 建設 | 特徴 |
| 1指揮官 | 定温:-40°C~105°C |
| 材料:赤銅 | 定位電圧:300V,600V,または1000V |
| 2隔熱 | 炎試験:VW-1試験方法 UL 2556 に準拠する |
| 材料:TPE | 曲線半径: ≥6*OD |
| 色:黒,赤,緑/黄色,その他 | 変電電電圧: 1.5kVac/1分 断裂試験方法なし UL 2556 に準拠する |
| 3フィルター | 冷たい曲線:-40°C/4h 裂け目がない 試験方法 UL 2556 に準拠する |
| 材料:綿糸 | 熱ショック:150°C/1h 裂け目なし 試験方法 UL 2556 に準拠 |
| 4テープ | オイル耐性:IRM902,60°C/168h 伸縮性 ≥70% 未熟値 |
| 材料:非織物 | 圧縮抵抗:S≤12AWG 4.45kN,12AWG |
| 5シェーフ | 天候耐性:720 クセノン弧気象計に 亀裂がない |
| 材料:TPE | 環境要件:RoHS に準拠する |
| 色:黒かオレンジ (カスタマイズ可能) |
| タイプ | サイズ | 導体線型OD mm Ref. | 最大電導体の抵抗 mΩ/m@20°C | 許容されるアンパシーティ @20°C環境リフ. | 直径以上 Ref.mm | パッケージ M/リール (Ref.) |
| 600Vまたは1000V EVE (TPE) | 3×16AWG | 1.5/1.2 | 14.1 | 12A | 100.8±05 | 1000m/700# |
| 3×14AWG | 1.9/12 | 8.88 | 16A | 110.8±05 | 800m/700# | |
| 3×12AWG | 2.4/1.2 | 5.58 | 23A | 14.3±05 | 500m/700# | |
| 3×10AWG | 30.0/12 | 3.51 | 32A | 15.6±05 | 500m/700# | |
| 2×8AWG+10AWG | 4.3/30 | 2.23/3.51 | 46A | 20.9±08 | 500m/950# | |
| 2×6AWG+8AWG | 5.4/43 | 1.40/2.23 | 63A | 23.4±08 | 400m/950# | |
| 3×16AWG+1×18AWG | 1.5/1.2 | 14.1/224 | 12A | 11.4±05 | 800m/700# | |
| 3×14AWG+1×18AWG | 1.9/12 | 8.88 / 224 | 16A | 13.5±05 | 500m/700# | |
| 3×12AWG+1×18AWG | 2.4/1.2 | 5.58/224 | 23A | 14.5±05 | 500m/700# | |
| 3×10AWG+1×18AWG | 30.0/12 | 3.51/224 | 32A | 150.8±06 | 500m/700# | |
| 2×8AWG+10AWG+18AWG | 4.3/30 | 2.23/3.51/224 | 46A | 20.9±08 | 500m/950# | |
| 2×6AWG+8AWG+18AWG | 5.4/43 | 1.40/2.23/22. 銃を撃たれた4 | 63A | 23.4±08 | 400m/950# | |
| 2×4AWG+6AWG+18AWG | 6.6 / 54 | 0.882/1.4/224 | 75A | 27.0±09 | 300m/950# | |
| 3×16AWG+2×18AWG | 1.5/1.2 | 3.51/224 | 12A | 12.2±05 | 500m/700# | |
| 3×14AWG+2×18AWG | 1.9/12 | 8.88 / 224 | 16A | 14.1±05 | 500m/700# | |
| 3×12AWG+2×18AWG | 2.4/1.2 | 5.58/224 | 23A | 15.1±06 | 500m/700# | |
| 3×10AWG+2×18AWG | 30.0/12 | 3.51/224 | 32A | 150.8±06 | 500m/700# | |
| 2×8AWG+10AWG+2×18AWG | 4.3/30 | 2.23/3.51 | 46A | 20.9±08 | 500m/950# | |
| 2×6AWG+8AWG+2×18AWG | 5.4/43 | 1.40/2.23 | 63A | 23.4±08 | 400m/950# | |
| 2×4AWG+6AWG+2×18AWG | 6.6 / 54 | 0.882/1.4 | 75A | 27.0±09 | 300m/950# | |
| 2×2AWG+4AWG+2×18AWG | 8.2/66 | 0.555/0 だった882 | 100A | 30.5±10 | 400m/1200# | |
| 2×1/0AWG+2AWG+4×16AGW | 10.5/82 | 0.349/0だった555 | 200A | 38.0±10 | 250m/1200# | |
|
2×3/0AWG+1/0AWG (2×3/0AWG+4AWG+6X18AWG)
3/0AWG 地線最低4AWG
|
13.05/10.5 | 0.219/0.349 | 260A | 45.0±10 | 150m/1200# | |
| 4X1-0AWG+4AWG+6X18AWG | 10.4/65 | 0.351/0.882/236 | 300A/350A | 45.7±12 | 150m/1200# | |
| 300V EVJE (TPE) | 3×16AWG | 1.5/1.2 | 3.51/224 | 12A | 9.5±03 | 1200m/700# |
| 3×14AWG | 1.9/12 | 8.88 / 224 | 16A | 10.2±05 | 1000m/700# | |
| 3×12AWG | 2.4/1.2 | 5.58/224 | 23A | 11.4±05 | 800m/700# | |
| 3×16AWG+1×18AWG | 1.5/1.2 | 3.51/224 | 12A | 10.5±05 | 1000m/700# | |
| 3×14AWG+1×18AWG | 1.9/12 | 8.88 / 224 | 16A | 11.1±05 | 80m/700# | |
| 3×12AWG+1×18AWG | 2.4/1.2 | 5.58/224 | 23A | 12.2±05 | 500m/700# | |
| 3×16AWG+2×18AWG | 1.5/1.2 | 3.51/224 | 12A | 11.3±05 | 800m/700# | |
| 3×14AWG+2×18AWG | 1.9/12 | 8.88 / 224 | 16A | 12.0±05 | 800m/700# | |
| 3×12AWG+2×18AWG | 2.4/1.2 | 5.58/224 | 23A | 13.1±05 | 500m/700# | |
| シグナルワイヤの数は0~6個以上であり,シグナルワイヤの電導体の仕様は16AWG,18AWG,20AWG,22AWGである. | ||||||
上記の製品仕様,サイズ,構造は技術的進歩により変更される可能性がある.同様の仕様は,顧客のニーズに応じて設計および製造することができる.
ワイヤーとケーブルメーカーである Linke Cable Technology Co. Ltdは,中国の主要なケーブルサプライヤーです. 過去10年以上にわたり,
Linke Cable は,ワイヤとケーブルの研究開発,生産および販売に焦点を当てています. Linke は様々なケーブル&カスタムを提供しています.
電気自動車の充電ケーブル,医療ケーブル,シリコンケーブル,スプリングケーブル,
帯状ケーブル,トローローブケーブル,ULケーブル,自動車ケーブルなど
Linke cableでは より良いケーブルを市場に出す より良い方法があると信じています
顧客のためにより良いケーブルを開発し,生活の質を向上させることです.
展覧会
ULを通過しました1007,UL1185,UL1672,UL10070,UL10483,UL1015,UL1569,UL10012,UL10269
(単導体,熱プラスチック隔熱)
UL2095,UL2129,UL2468,UL2586,UL2725,UL20233,UL20280,UL20963,UL2103,UL2463,UL2517,UL2587,UL2835
UL20276,UL20549,UL21198,2104,UL2464,UL2576,UL2661,UL2919,UL20279,UL20886,UL21664
ISO9001およびISO13485,TS16949
CNR - 装置の配線材料
エクストルーデッドPVC 単体,温度105°C,1000V,クラスI,グループA,B,またはAB,FT1および/またはFT2
圧縮されたPVC非統合ジャケットケーブル, 105"C,1000V,クラスI,クラスIまたはクラスI/Il,グループA,B,AB,FT1および/またはFT2
圧縮されたTPU非統合ジャケットケーブル,80"C,300V,クラスI,クラスIまたはクラスI/Il,グループA,BまたはAB,FT1および/またはFT2
1. A についてあなただ 製造業者か 貿易会社ですか?
私たちはプロのメーカーです.最初の始まりから最後のまで,あなたの注文をコントロールすることができます.
シェンゼンで迎えに行くよ
2質を測るサンプルはどうしたらいい?
試料は無料です 新規顧客は宅配費を支払う必要があります
3最低注文量は?
通常は100mだが,ケーブルは重すぎる.
高い貨物を避けるため,適量の注文をすればよい.
海上輸送は最良の選択肢です.
4割引はもらえる?
それはあなたの数量に依存します. 我々は割引と貨物料を支払うことができます. Pls親切に私達に連絡してください.
5あなたの会社はOEM生産を受け入れますか?
そう,あなたの会社の名前を印刷することができます. 私たちは,あなたの会社を宣伝するために品質カードをカスタマイズします
問い合わせを直接私たちに送ってください.
