起源の場所:
広東,中国
ブランド名:
Linke
証明:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
使用ゲージ DC充電ラインケーブル: 350A 1/0AWG x 4C + 18AWG (CP:シールド)1C+ 14AWG×1C + 18AWG x 2P+18AWG x 1C OD=35mm TPEシース

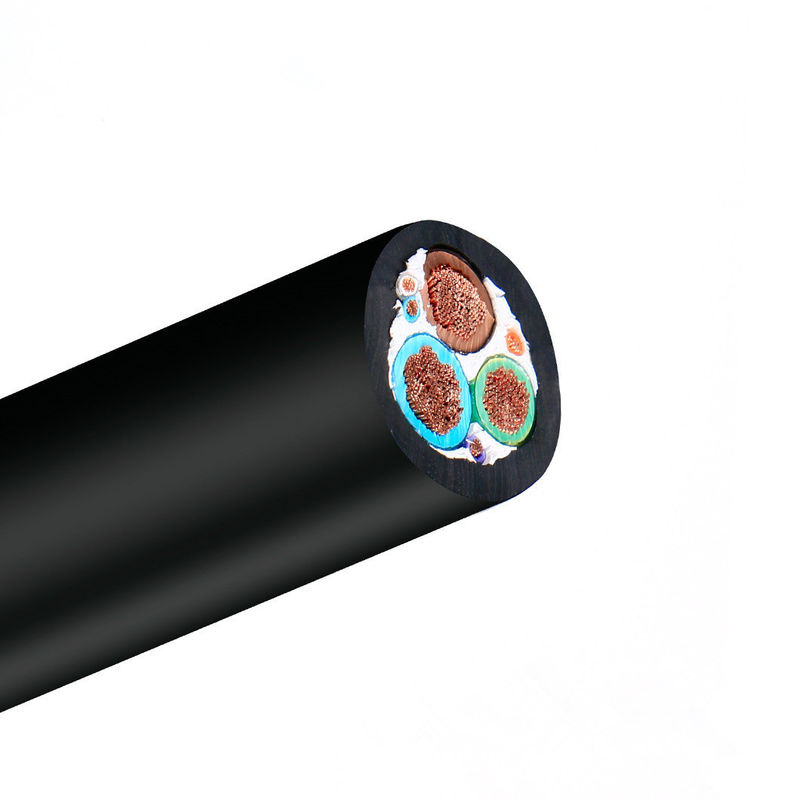

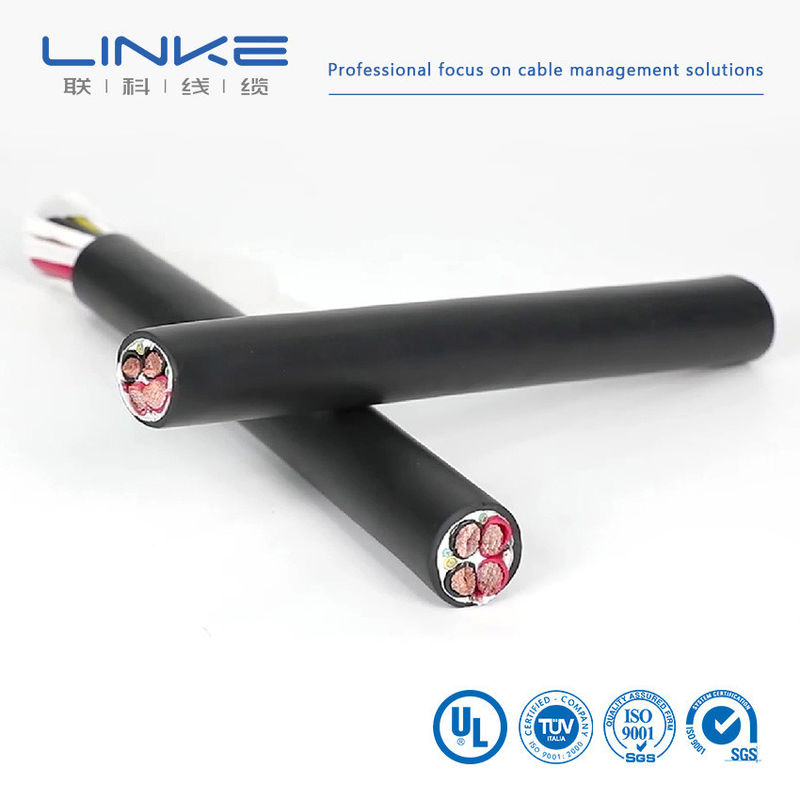

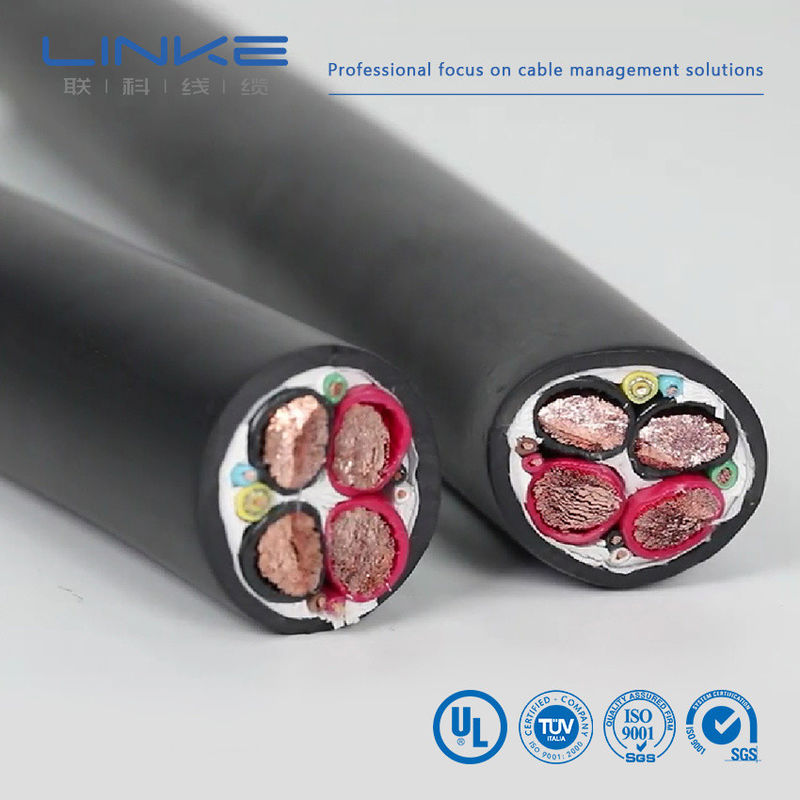

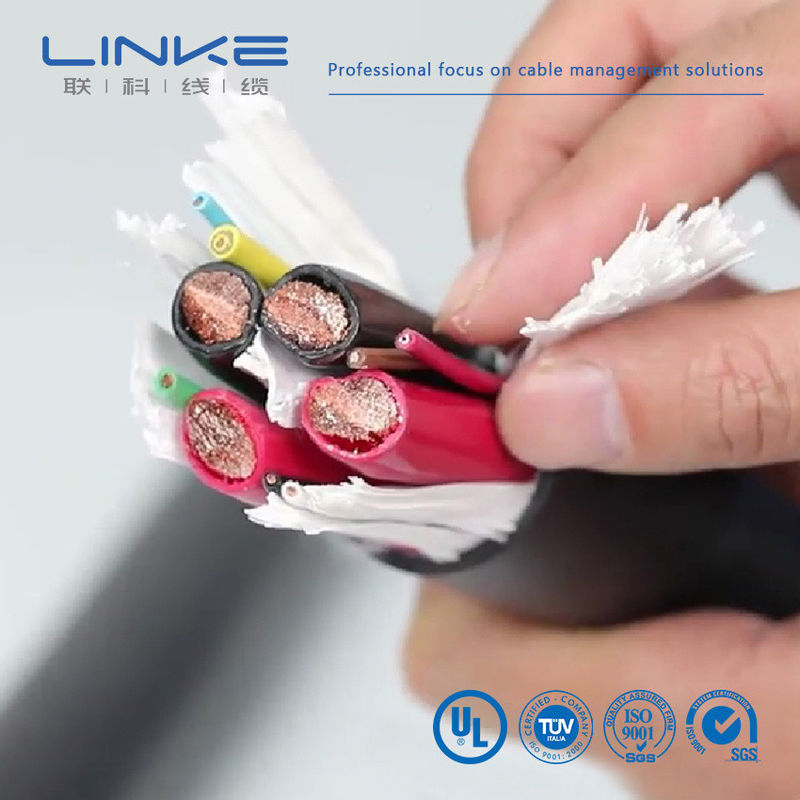

これはDC 350アンペア急速充電EVケーブルです。4本の電源ケーブル、1本の緑色の接地ケーブル、1本の黄色の同軸線、1本の青色の制御ケーブル、2対の信号線で構成されています。ケーブルは優れた絶縁性能を持ち、難燃性、耐油性、耐老化性、曲げやすさの要件を満たしています。また、UL規格に準拠しており、アメリカ市場向けに輸出されており、大出力電流、大電力、高速充電速度の利点があります。
導体+絶縁体+フィラー+シース+不織布
| 電気的特性 | 物理的特性 | ||||||
| 定格電圧:DC 1000V | 引張強度:≥20MPa | 高温圧縮試験:≤50% | |||||
| 定格温度:ジャケット -40～90℃ | 伸び:≥300% | 熱衝撃試験:亀裂なし | |||||
| 絶縁体 -40～125℃ | 経年劣化状態:110±1℃×168h | 互換性試験:GB/T 33594 | |||||
| 最大導体抵抗(20℃): | 元の引張強度のパーセント:≤±30% | 耐圧縮試験:GB/T 33594 | |||||
| A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km | 元の伸びのパーセント:≤±30% | 曲げ試験:GB/T 33594 | |||||
| 絶縁耐電圧(コアA&B, 10m): | 耐火試験:GB/T 18380.12-2008 | 最小曲げ半径:6*OD | |||||
| AC 2.5kV/5min,漏れ電流 ≤5mA | 人工耐候性試験:GB/T 33594 | 耐摩耗性:≥2000回 | |||||
| 完成ケーブル耐電圧(コアA to A&B, 10m): | 低温衝撃試験:-40℃×16H, 亀裂なし | 耐薬品性:GB/T 33594 | |||||
| AC 3.5kV/15min,漏れ電流 ≤5mA | 化学的応力酸: N-シュウ酸アルカリ溶液、N-水酸化ナトリウム溶液:GB/T 33594 | ||||||
| 最小絶縁抵抗(20℃, コアA to A&B):500MΩ.km | 車両ローリング:要件と試験方法はGB/T 20234.1-2015 7.21に準拠する必要があります | ||||||
| 構造 | |||||||||||
| 番号 | 導体 mm2 | 絶縁体 | 20℃導体抵抗 (Ω/KM) | ||||||||
| 導体 mm2 | 構造(N/mm) | 導体直径(mm) | 導体 | 厚さ (mm) | 素材 | 絶縁体OD (mm) | |||||
| EV-YJ | 1.5 | 48/0.20 | 1.60 | 銅 | 0.6 | シリコン | 2.90±0.15 | ≤12.7 | |||
| EV-YJ | 2.5 | 80/0.20 | 2.06 | 銅 | 0.7 | シリコン | 3.50±0.15 | ≤7.60 | |||
| EV-YJ | 4 | 128/0.20 | 2.62 | 銅 | 0.8 | シリコン | 4.30±0.15 | ≤4.71 | |||
| EV-YJ | 6 | 196/0.20 | 3.50 | 銅 | 0.8 | シリコン | 5.10±0.20 | ≤3.14 | |||
| EV-YJ | 10 | 322/0.20 | 4.50 | 銅 | 1.00 | シリコン | 6.70±0.20 | ≤1.82 | |||
| EV-YJ | 16 | 513/0.20 | 5.70 | 銅 | 1.10 | シリコン | 8.00±0.30 | ≤1.16 | |||
| EV-YJ | 25 | 798/0.20 | 7.10 | 銅 | 1.3 | シリコン | 9.80±0.30 | ≤0.743 | |||
| EV-YJ | 35 | 1121/0.20 | 8.50 | 銅 | 1.3 | シリコン | 11.40±0.30 | ≤0.527 | |||
| EV-YJ | 50 | 1596/0.20 | 10.10 | 銅 | 1.50 | シリコン | 13.50±0.30 | ≤0.368 | |||
| EV-YJ | 70 | 2242/0.20 | 12.10 | 銅 | 1.50 | シリコン | 15.50±0.40 | ≤0.259 | |||
| EV-YJ | 95 | 3034/0.20 | 14.10 | 銅 | 1.50 | シリコン | 17.50±0.50 | ≤0.196 | |||
2、低粘度外観
| ブランド | LINKE | 断面積 (mm²) | 0.01-500mm² |
| ワイヤーゲージ (AWG) | [例: 24AWG, 28AWG] | 導体 | 錫メッキ銅/裸銅、顧客の要件に基づく |
| 絶縁材 | PVC/TPU/シリコーンゴム/PE/PP/XLPE/ナイロン/その他 | ジャケット素材 | [PVC/PU/ゴム/編組/など] |
| 認証 | RoHS/REACH/UL/CE/IP68/など | カスタム長 | [例: 1m, 3ft, 5m ±5%公差] |
| ケーブルタイプ | [医療/電源/オーディオ/同軸/電気/自動車/エネルギー貯蔵//など] | シールド | [シールド/非シールド/編組シールド] |
| インピーダンス | [例: 75Ω (同軸ケーブルの場合)] | 印刷/ロゴ | [テキスト/ラベル/ロゴ、最大20文字] |
| 曲げ半径 | [例: ≥5×ケーブル径] | 定格電流 | [例: 5A] |
| 定格電圧 | [例: 30V AC/DC] | コネクタ素材 | [金メッキ/ニッケルメッキ/真鍮/など] |
| コネクタ | [例: USB Type-C, 3.5mmジャック, RJ45] | ジャケット | XLPEまたはPEまたはPVCゴム |
| 納期 | 注文確定後7～14日 | 色 | [黒/白/赤/カスタムパントン/など] |
| 温度 | マイナス70℃～350℃ (-70℃ ～ 350℃) | パッケージ | ロール/箱/プレート/カスタム |
| サポートサービス | multicolumn {3}{l}{カスタムケーブル、エンドツーエンドソリューション、精密切断、圧着、ラグの取り付け（素材を指定、例：銅/ニッケルメッキ）を含む | ||
独立研究所・完全な試験設備・厳格な品質管理
すべての製品を厳格な基準でテストし、優れた品質と信頼性の高いパフォーマンスを保証します。
| 番号 | 試験項目 | 試験条件 | 試験要件 | 試験データ | 結果 |
| 1 | 構造検査 | 1. ワイヤーサイズ表に準拠2. 最小厚さ ≥ 平均厚さの80% | ワイヤーサイズ表に準拠 | 試験記録を参照 | 合格 |
| 2 | 熱衝撃 | 指定サイズの鉄棒にサンプルを巻き付け、指定温度の老化オーブンに1時間入れ、サンプルを室温まで少なくとも30分冷却してからサンプルを観察する | サンプル表面に亀裂がない | 亀裂なし | 合格 |
| 3 | 熱変形 | 1. サンプル厚さを測定する（測定位置をマーク）2. サンプルと試験治具を老化オーブンに入れ、指定温度で1時間予熱する3. 試験治具の圧力コラムの下にサンプルを1時間置く4. 同じ位置でサンプルの厚さを再測定する | 1. サンプルは圧力コラムで亀裂が入ったり、導体が露出したりしないこと2. 厚さ減少 ≤ 50% | 試験記録を参照 | 合格 |
| 4 | FT2 | 標準的な炎を125mmの高さで一度当てる | 1. 炎はその長さに沿って伝播しないこと2. 炎は近くの可燃性材料に広がらないこと | 試験記録を参照 | 合格 |
| 5 | 老化 | 1. 長さ200mmのシースを5本取る2. サンプルを158℃の老化オーブンに168時間入れる3. サンプルを取り出した後、室温23±5℃で16時間置き、その後破断伸びと引張強度を試験する | 1. 老化前の伸び ≥ 300%、老化後の伸び ≥ 老化前の80%2. 老化前の引張強度 > 1.41kg/mm²、老化後の引張強度 ≥ 老化前の80% | 試験記録を参照 | 合格 |
| 6 | 寒冷曲げ | サンプルを指定温度の低温ボックスに4時間保管し、指定サイズの鉄棒に指定回数巻き付け、低温ボックスから取り出した後30秒以内に巻き付けを完了する | サンプル表面に亀裂がない | 亀裂なし | 合格 |
| 7 | 導体抵抗 | DC抵抗計で1メートルのコア導体の抵抗を測定する | 20℃で、8AWGの抵抗 ≤ 2.23Ω/km | 試験記録を参照 | 合格 |
