起源の場所:
広東,中国
ブランド名:
Linke
証明:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

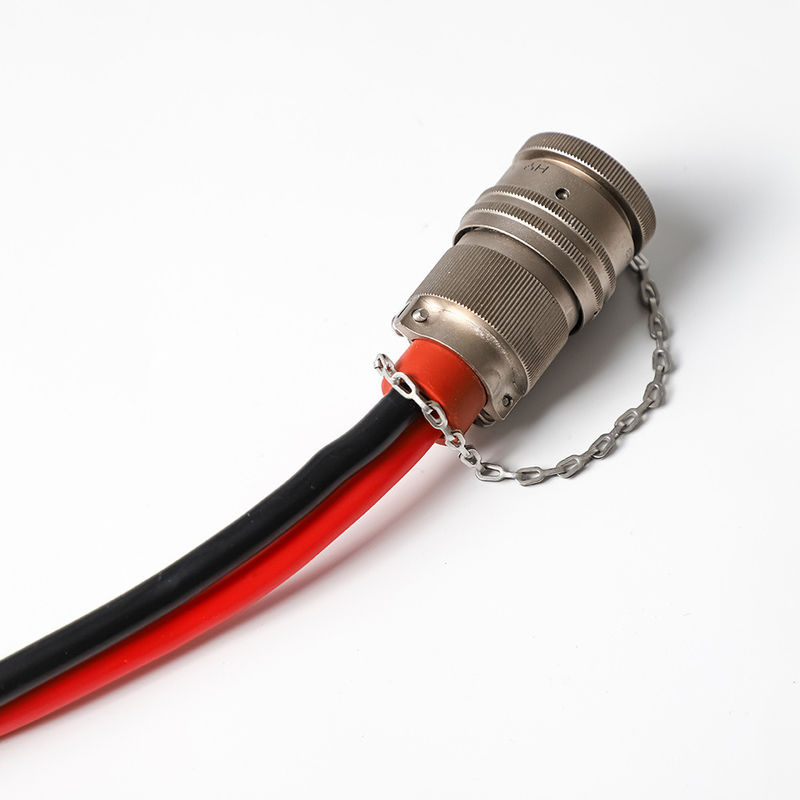

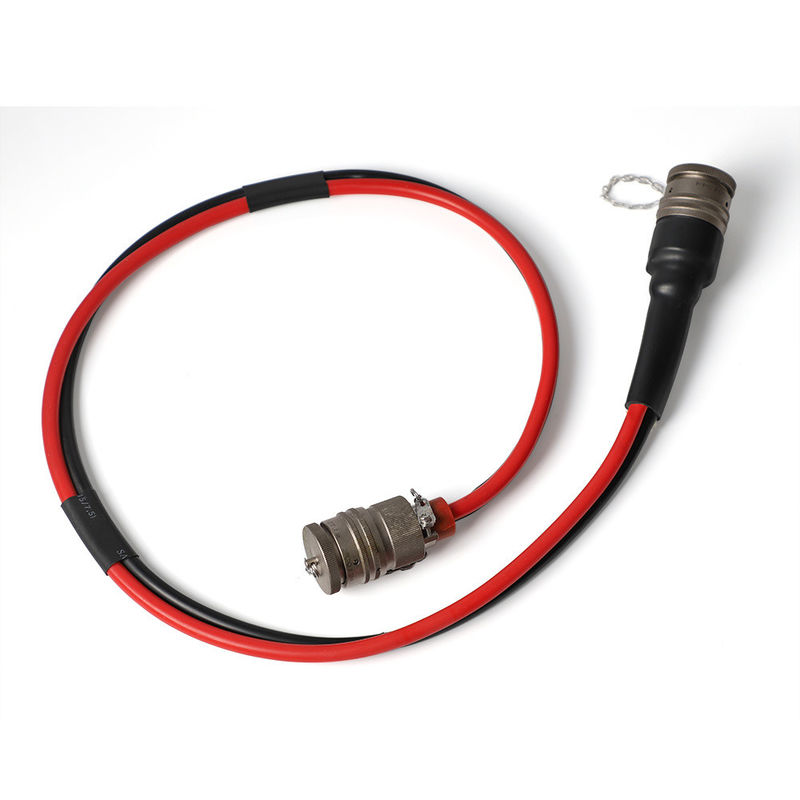

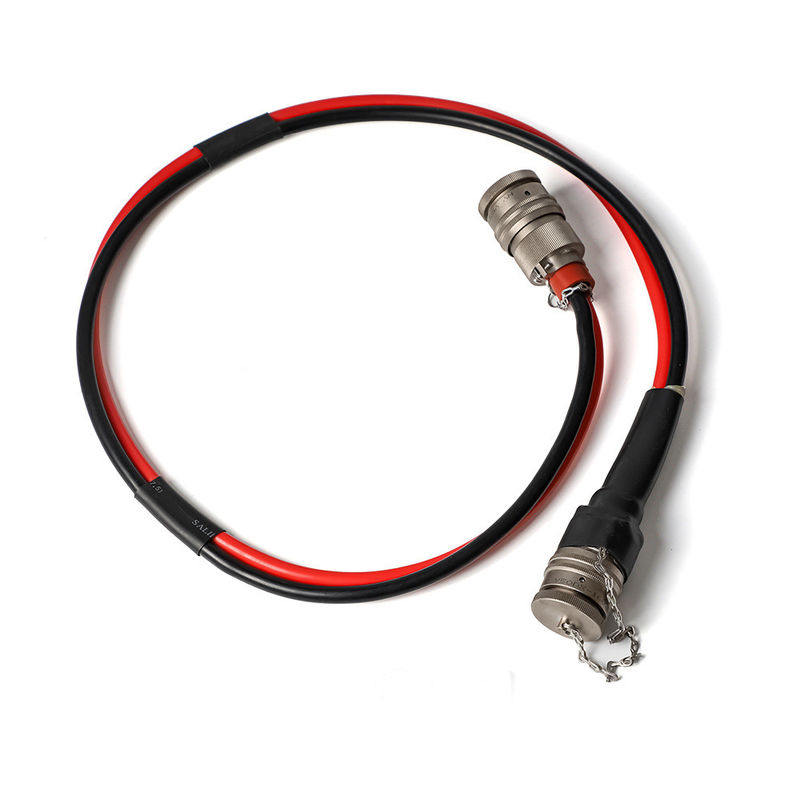

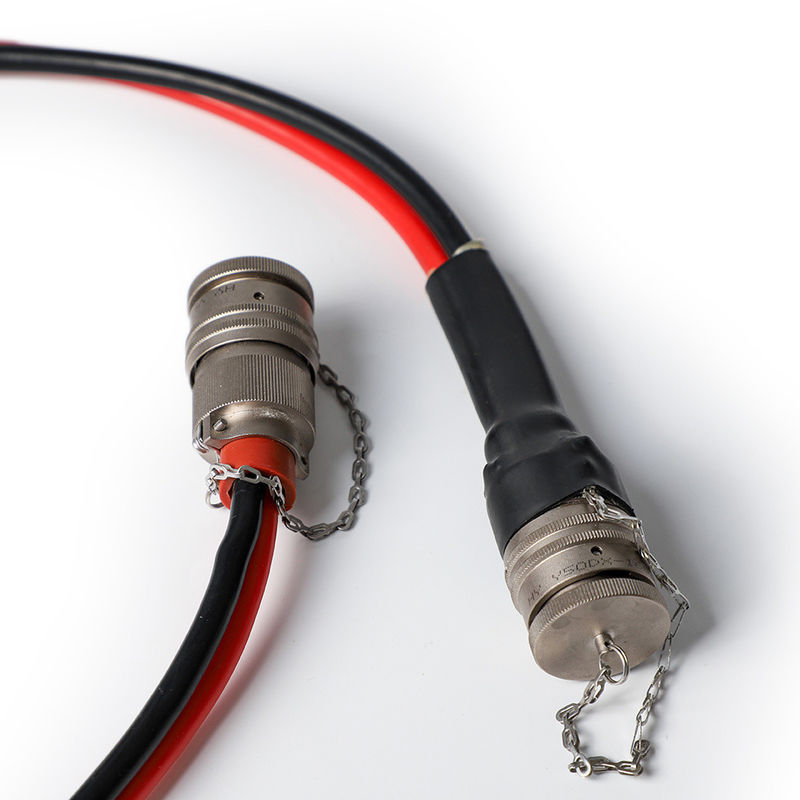

電気自動車の充電用途で信頼性の高い電力伝送のために設計された高性能EV充電ケーブルアセンブリ。
| 仕様 | ケーブル名 | EVケーブル |
|---|---|---|
| ケーブル仕様 | 2C*80mm²+1C*25mm²+1C*4mm²+(3C*0.75mm²)(P2)+(7C*0.75mm²) | |
| RoHS準拠 | はい | |
| 項目 | 材質 | サイズ | 外径（参考） |
|---|---|---|---|
| A: 2C*80mm² | 裸銅撚り線 | 2580/0.20 ±0.008mm | 12.40±0.25mm |
| B: 1C*25mm² | 裸銅撚り線 | 798/0.20 ±0.008mm | 7.00±0.20mm |
| C: 1C*4mm² | 裸銅撚り線 | 224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar | 2.70±0.15mm |
| D: (3C*0.75mm²)(P2) | 裸銅撚り線 | 40/0.15±0.008mm+10/0.19mmTinsel+200DKevlar | 1.40±0.10mm |
| E: (7C*0.75mm²) | 裸銅撚り線 | 40/0.15±0.008mm+10/0.19mmTinsel+200D Kevlar | 1.40±0.10mm |
| 材質 | 最小平均厚さ | 最小厚さ（任意点） | 外径 |
|---|---|---|---|
| 熱可塑性樹脂（EF2585、85±3A） | 1.60mm | 1.34mm | 15.60±0.40mm |
| パラメータ | 値 |
|---|---|
| 定格電圧 | DC 1000V |
| 定格温度 | ジャケット -40～90℃、絶縁 -40～125℃ |
| 最大導体抵抗（20℃） | A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km |
| 絶縁耐電圧 | AC 2.5kV/5分、漏れ電流 ≤5mA |
| 完成ケーブル耐電圧 | AC 3.5kV/15分、漏れ電流 ≤5mA |
| 最小絶縁抵抗（20℃） | 500MΩ.km |
| 特性 | 値 |
|---|---|
| 引張強度 | ≥20MPa |
| 伸び | ≥300% |
| 最小曲げ半径 | 6*OD |
| 耐摩耗性 | ≥2000回 |
| ブランド | LINKE | 断面積（mm²） | 0.01-500mm² |
| ワイヤーゲージ（AWG） | [例：24AWG、28AWG] | 導体 | 錫メッキ銅/裸銅、顧客の要求に基づく |
| 絶縁材 | PVC/TPU/シリコーンゴム/PE/PP/XLPE/ナイロン/その他 | ジャケット材質 | [PVC/PU/ゴム/編組/等] |
| 認証 | RoHS/REACH/UL/CE/IP68/等 | カスタム長 | [例：1m、3フィート、5m ±5%公差] |
| ケーブルタイプ | [医療/電源/オーディオ/同軸/電気/自動車/エネルギー貯蔵//等] | シールド | [シールド/非シールド/編組シールド] |
| インピーダンス | [例：75Ω（同軸ケーブルの場合）] | 印刷/ロゴ | [テキスト/ラベル/ロゴ、最大20文字] |
| 曲げ半径 | [例：≥5*ケーブル径] | 定格電流 | [例：5A] |
| 定格電圧 | [例：30V AC/DC] | コネクタ材質 | [金メッキ/ニッケルメッキ/真鍮/等] |
| コネクタ | [例：USB Type-C、3.5mmジャック、RJ45] | ジャケット | XLPEまたはPEまたはPVCゴム |
| 納期 | 注文確定後7～14日 | 色 | [黒/白/赤/カスタムパントン/等] |
| 温度 | マイナス70℃～350℃（-70℃～350℃） | パッケージ | ロール/箱/プレート/カスタム |
| サポートサービス | カスタムケーブル、エンドツーエンドソリューション、精密切断、圧着、ラグの取り付け（材質を指定、例：銅/ニッケルメッキ）を含む | ||
私たちはプロの製造業者です。最初から最後までお客様の注文を管理できます。ぜひご訪問ください。深センまでお迎えに上がります。
サンプルは無料です。新規のお客様は、宅配便の費用を負担していただく必要があります。
通常100mです。ただし、ケーブルは非常に重いため、高額な運賃を避けるために適切な数量を注文することをお勧めします。海上輸送が最良の選択肢です。
数量によります。割引を行い、運賃を負担することができます。お気軽にお問い合わせください。
はい、会社名とプロモーション用の品質カードをカスタマイズして印刷できます。
