起源の場所:
中国
ブランド名:
Linke
証明:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
モデル番号:
UL1569

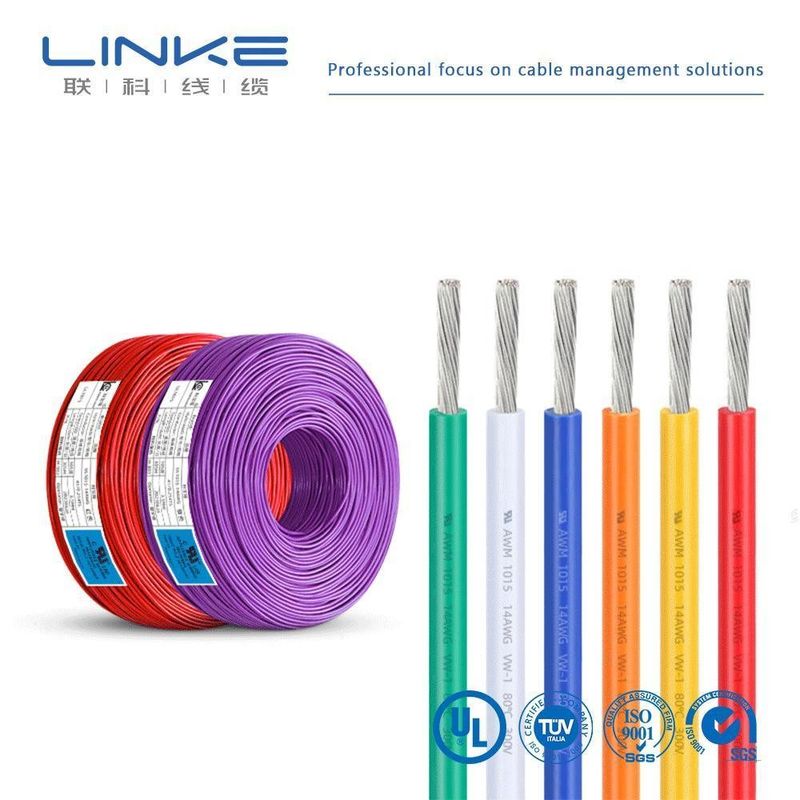

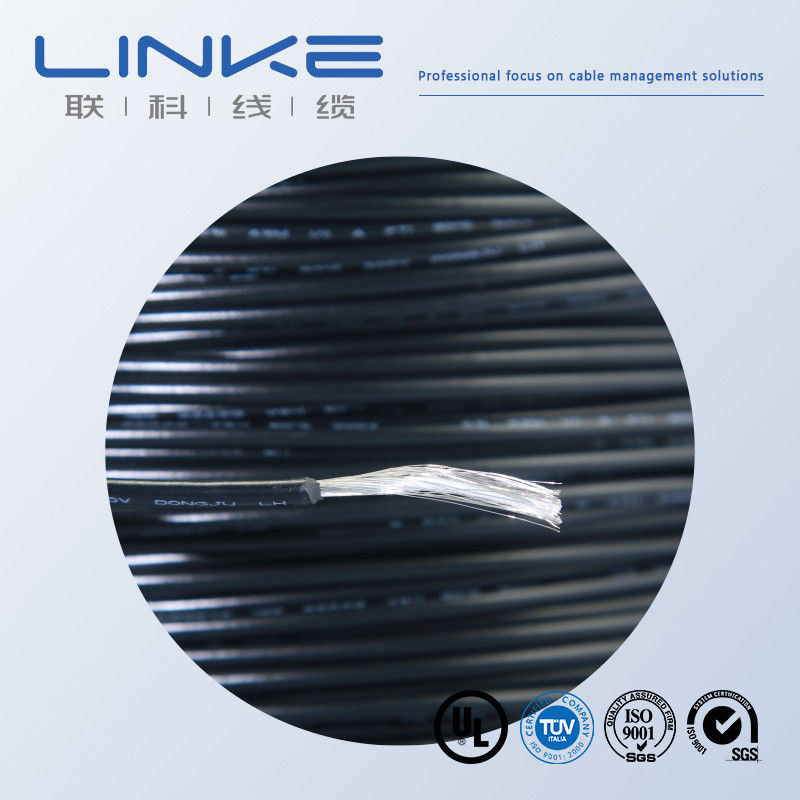

電子配線用用のために設計された,UL758/UL1581規格に適合する,UL認定PVC断熱缶銅単核ケーブル.
安定したパフォーマンスと迅速な配達で世界的に人気があります.
Linke cable technology (DongGuan) Co. Ltd.は,研究開発に集中し,特にさまざまな産業の顧客のために,Cable&Wireに専門的なソリューションを提供します.
Linke Cableは,多様な顧客ニーズに対応するための多様な製品開発能力と技術能力を備えています.我々は以下の製品認可を取得しました:UL 758,CCC,RoHs,REACHについて品質管理システム:ISO 9001-2015 (すべての製品) ISO 13485 (医療機器と機器) IATF 16949 (自動車産業)
独立研究室 • 試験設備が完全 • 完全品質管理
優れた品質と信頼性の高いパフォーマンスを保証するために 厳格な基準で すべての製品をテストします
標準化された検査手順を備えた 独立した品質検査ラボを運営しています製品テスト基準の完全なセットは,すべての主要なパフォーマンスと安全指標をカバーします体系的で厳格な検査を通じて 製品の品質を効果的に制御し リスクを軽減し 安全で安定した 高品質な製品を提供します
| 違う 違う | 試験項目 | 試験条件 | 試験要件 | 試験データ | 結果 |
|---|---|---|---|---|---|
| 1 | 構造検査 | 1. ワイヤサイズテーブルを遵守 2平均厚さの80%以上の最小厚さ |
ワイヤサイズテーブルを遵守する | 試験記録を参照 | パスする |
| 2 | 熱ショック | 標本を指定されたサイズの鉄棒に巻き込み,指定された温度で1時間老化炉に置き,標本を室温まで少なくとも30分冷却し,次に標本を観察します. | サンプル表面に亀裂がない | 裂け目がない | パスする |
| 3 | 熱変形 | 1標本の厚さを測定する (測定位置をマークする) 2試料と試験装置を1時間指定温度で予熱するために老化オーブンに入れます. 3試験装置の圧力柱の下にサンプルを1時間置く. 4試料の厚さを同じ位置で再測定する |
1圧力列や暴露導体によって割れることはありません. 2厚さ減少 ≤ 50% |
試験記録を参照 | パスする |
| 4 | FT2 | 125mmの高さで1回標準の炎を適用する | 1. 炎は,その長さに沿って拡散してはならない 2. 炎は近くにある燃える材料に広がらない |
試験記録を参照 | パスする |
| 5 | 年齢 | 1200mmの長さのシートから5つのセクションを取ります 2試料を158°Cで168時間老化炉に入れ 3試料を取り出した後,室温23±5°Cで16時間放置し,その後断裂時の伸縮と張力強さを試験する. |
1衰え前の長さは ≥300%,衰え前の長さは ≥80% 2耐張性 ≥1.41kg/mm2 耐張性 ≥80% |
試験記録を参照 | パスする |
| 6 | コールドベンド | 低温箱で指定温度で4時間保存する. 風サンプルを指定されたサイズで指定された回転を伴う鉄棒に低温箱からサンプルを取り出した後30秒以内に完全に巻き込み | サンプル表面に亀裂がない | 裂け目がない | パスする |
| 7 | 導体抵抗 | DC抵抗メーターで1メートルのコア導体の抵抗を測定する | 20°Cで,抵抗は8AWG ≤ 2.23Ω/km | 試験記録を参照 | パスする |
UL スタイル番号:1569
定位電圧:300V
指定温度:105°C
標準:UL758/UL1581
標識:E364879 AWM 1569 AWG VW-1 105°C 300V C AWM I A 105°C 300V FT1 リンクケーブル
電子機器の内部配線
| 導体サイズ (AWG) | 建築物 (数/mm) | 直径 (mm) | 定数厚さ (mm) | 直径 (mm) | 最大導体抵抗 (Ω/KM) 裸の銅 |
最大導体抵抗 (Ω/KM) 缶詰銅 |
|---|---|---|---|---|---|---|
| 32 | 7/0 だった08 | 0.24 | 0.38 | 1.00±005 | 563.5 | 588.9 |
| 30 | 7/0 だった10 | 0.30 | 0.38 | 1.10±005 | 354 | 381 |
| 28 | 7/0 だった127 | 0.38 | 0.38 | 1.20±010 | 223 | 239 |
| 26 | 7/0 だった16 | 0.48 | 0.38 | 1.30±010 | 140 | 150 |
| 24 | 7/0 だった20 | 0.60 | 0.38 | 1.40±010 | 87.6 | 94.2 |
| 22 | 7/0 だった254 | 0.78 | 0.38 | 1.60±010 | 55.4 | 59.4 |
| 20 | 26/0 だった16 | 0.94 | 0.38 | 1.80±010 | 34.6 | 36.7 |
| 18 | 41/0 だった16 | 1.18 | 0.38 | 2.10±010 | 21.8 | 23.2 |
| 16 | 26/0 だった254 | 1.49 | 0.38 | 2.40±010 | 13.7 | 14.6 |
| 14 | 41/0 だった254 | 1.88 | 0.38 | 2.80±010 | 8.62 | 8.96 |
| 12 | 65/0 だった254 | 2.36 | 0.38 | 3.30±010 | 5.43 | 5.64 |
| 10 | 105.0 だった254 | 3.00 | 0.38 | 3.90±015 | 3.409 | 3.546 |

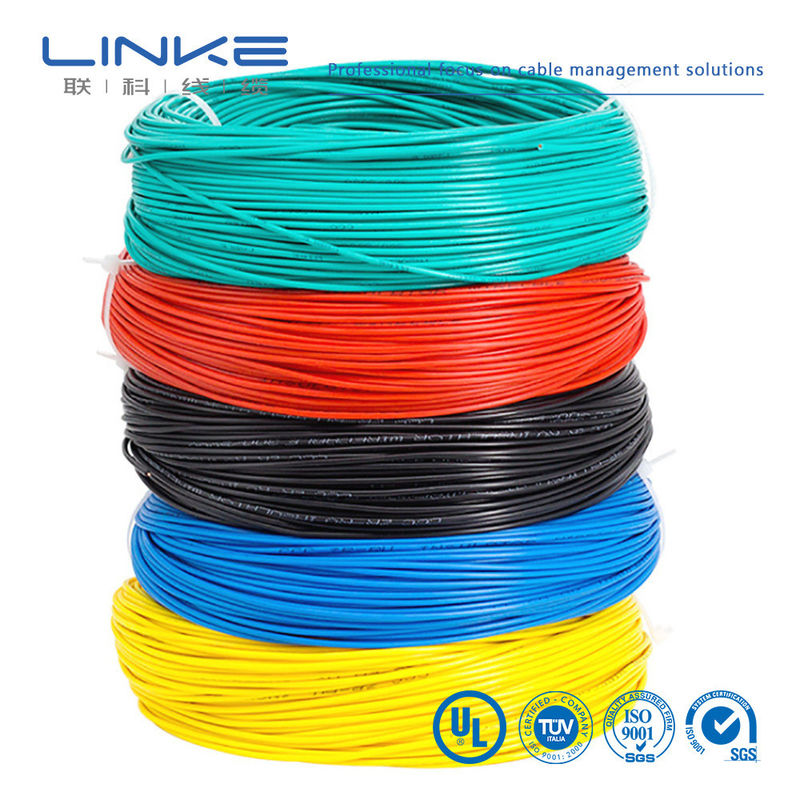

ブラック,ブラウン,レッド,オレンジ,イエロー,グリーン,ブルー,紫,グレー,ホワイト,イエロー/グリーン,透明
ワイヤル仕様は,あなたの特定の要求に応じてカスタマイズすることができます.
| ブランド | 左側 | 横断面 (mm2) | 0.01〜500mm2 |
| ワイヤー・ゲージャー (AWG) | [例えば,24AWG,28AWG] | 指揮者 | 缶詰銅/赤銅,顧客の要求に基づいて |
| 断熱材料 | PVC/TPU/シリコンゴム/PE/PP/XLPE/ナイロン/その他 | ジャケット素材 | [PVC/PU/ゴム/ブレイド/その他] |
| 認証 | RoHS/REACH/UL/CE/IP68など | オーダーメイド サイズ | [例えば,1m,3ft,5m ±5%の許容] |
| ケーブルタイプ | [医療/電力/オーディオ/共軸/電気/自動車/エネルギー貯蔵/その他] | シールド | [シールド/シールドなし/ブレイドシールド] |
| 阻力 | [例えば,75Ω (同軸ケーブルの場合) ] | 印刷/ロゴ | [テキスト/ラベル/ロゴ 最大20文字] |
| 曲線半径 | [例えば,ケーブル直径 ≥5×] | 現在の格付け | [例えば,5A] |
| 定位電圧 | [例えば,30V AC/DC] | コネクタ材料 | [金色/ニッケル色/銅色/その他] |
| コネクタ | [例えば USB Type-C,3.5mm ジャック,RJ45] | ジャケット | XLPEまたはPEまたはPVCゴム |
| 配達時間 | 注文の確認後 7-14 日 | 色 | [黒/白/赤/カスタムパントン/その他] |
| 温度 | マイナス70°Cから350°C (−70°C~350°C) | パッケージ | ロール/箱/プレート/カスタム |
| 支援サービス | カスタムケーブル,端から端までのソリューション,精密な切断,クリップ,ラグの設置を含む (材料を指定してください,例えば銅/ニッケル付) | ||
ワイヤーとケーブルメーカーであるLinke Cable Technology Co. Ltdは,中国でリードするケーブルサプライヤーで,R&D,生産,マーケティングで10年以上の経験があります.私たちは世界中の様々なケーブルとカスタムケーブルソリューションを提供しています.
EV充電ケーブル 医療ケーブル シリコンケーブル スプリングケーブル 帯状ケーブル トローローブケーブル ULケーブル 自動車ケーブルなど
Linke Cableでは エンジニア対エンジニアのアプローチで より良いケーブルを 顧客のために開発し 生活の質を向上させます
