起源の場所:
広東,中国
ブランド名:
Linke
証明:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

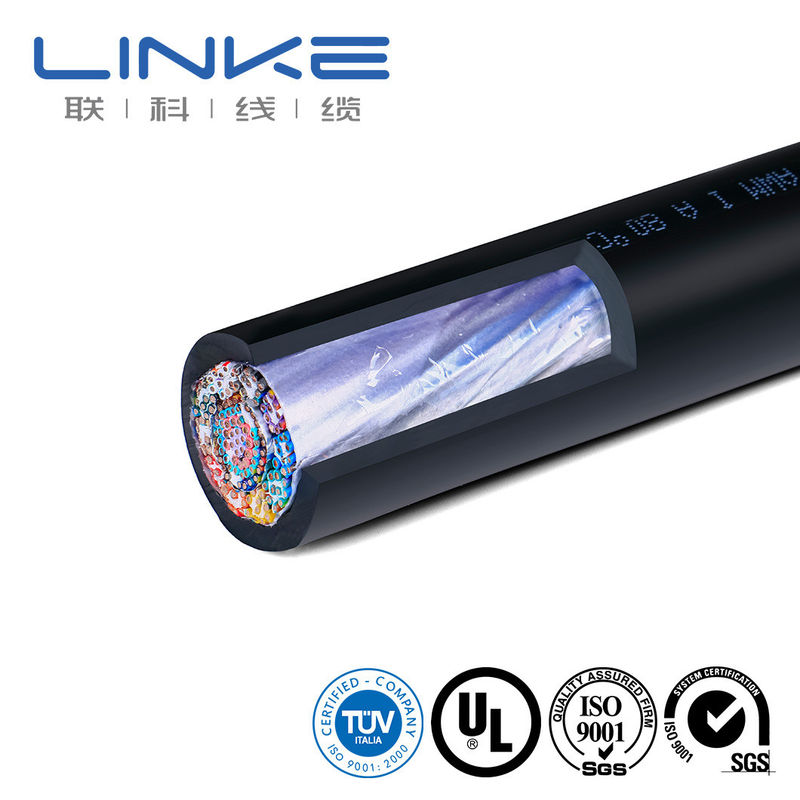

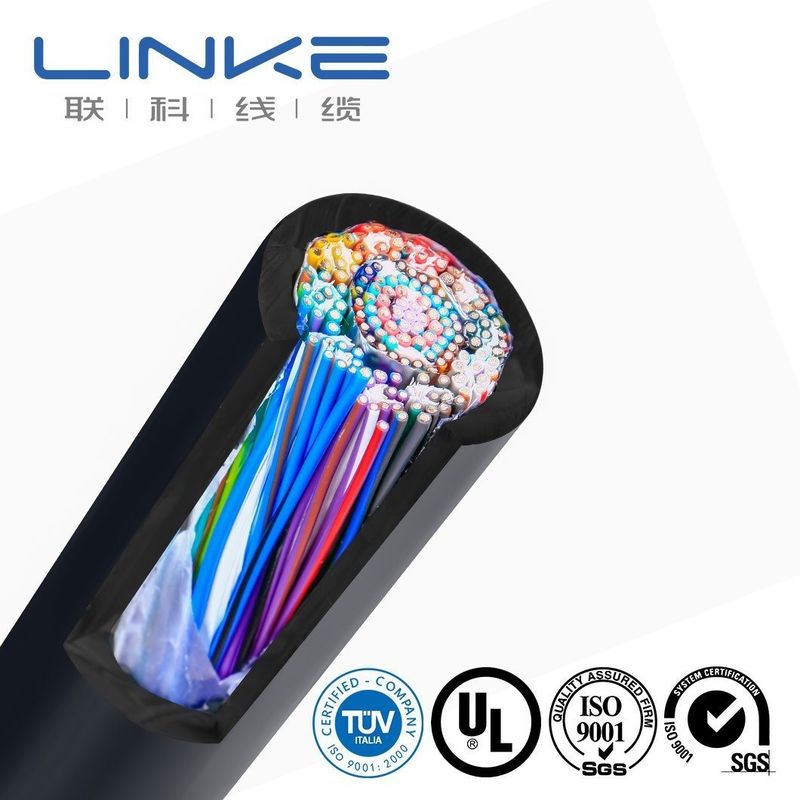

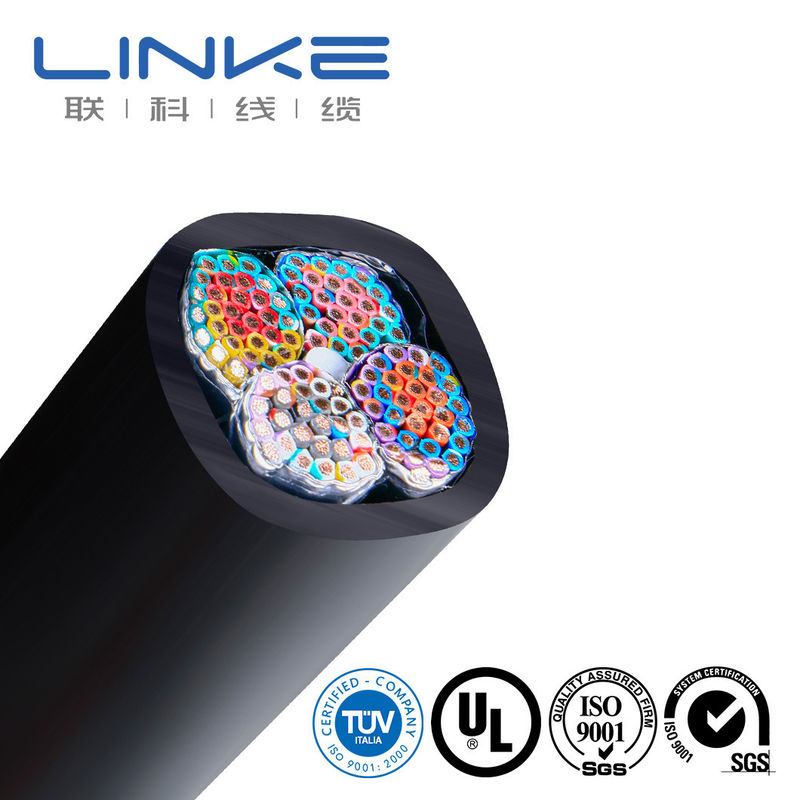

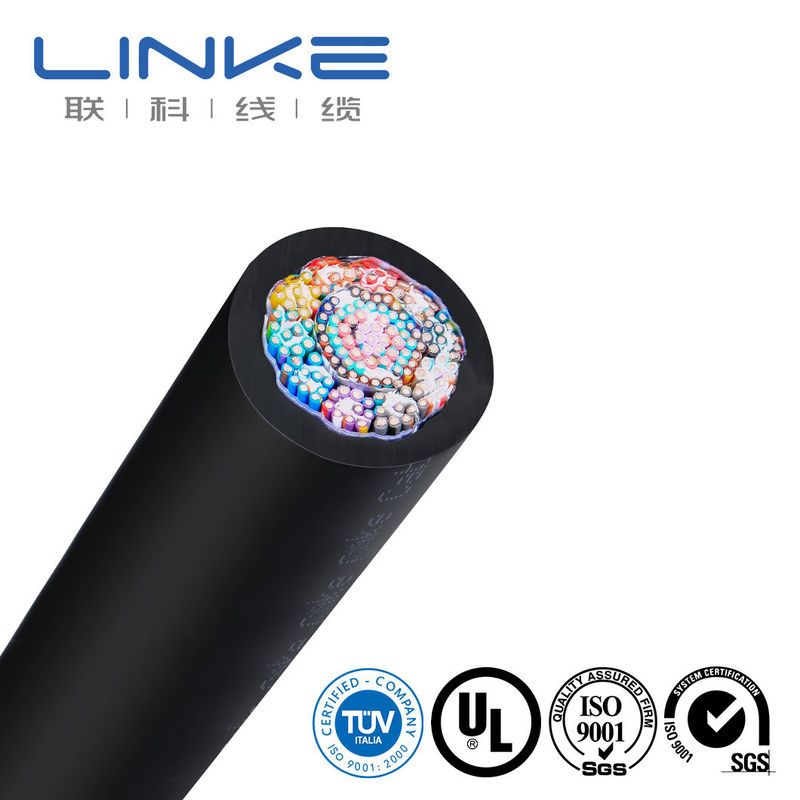

カスタマイズされたUL2464高温シリコーン電子電力線ワイヤー自動車ケーブル
| アイテム | カスタマイズされたUL2464高温シリコーンワイヤーUL電子ケーブル |
|---|---|
| 導体 | 撚り線細錫メッキ銅線導体 |
| 絶縁 | 特殊なハロゲンフリー熱可塑性絶縁体 |
| アウターシース | 特別なハロゲンフリーの熱可塑性シース |
| コア番号 | マルチコア (クライアントの要件として) |
| 公称電圧 | うお/う300V |
| 温度 | 80℃ |
| 色 | オプション |
| 応用 | この製品は主に電子機器の内部および外部配線に適しています。高密度かつ高導電性のメッシュシールド層により、強力な抗干渉能力が保証されます。このケーブルは、測定、検査、制御線としてだけでなく、機器一式、暖房、空調システム、冷凍機器、OA機器、データ処理などにも使用できます。 |
| コアA | 導体：錫メッキ軟銅線 19/0.16 ±0.003mmx7C 絶縁体：PVC-001（各色） ケーブル構成-1：（コアA） ラップ：発泡PPテープ W=6mm、&=0.080mm×1C（ファンシーラップ） |
|---|---|
| コアB | 導体：錫メッキ軟銅線19/0.20±0.003mmx11C 絶縁体：PVC-001（各色） |
| コアC | 導体：錫メッキ軟銅線19/0.16±0.003mmx18C 絶縁体：PVC-001（各色） |
| ケーブル編成-2 | (コアA+B+C) 詰め物：10000D難燃性PPロープ×3C ラップ：発泡PPテープ W=6mm、&=0.080mm×1C（ファンシーラップ） |
| コアD | 導体：錫メッキ軟銅線19/0.16±0.003mmx24C 絶縁体：PVC-001（各色） |

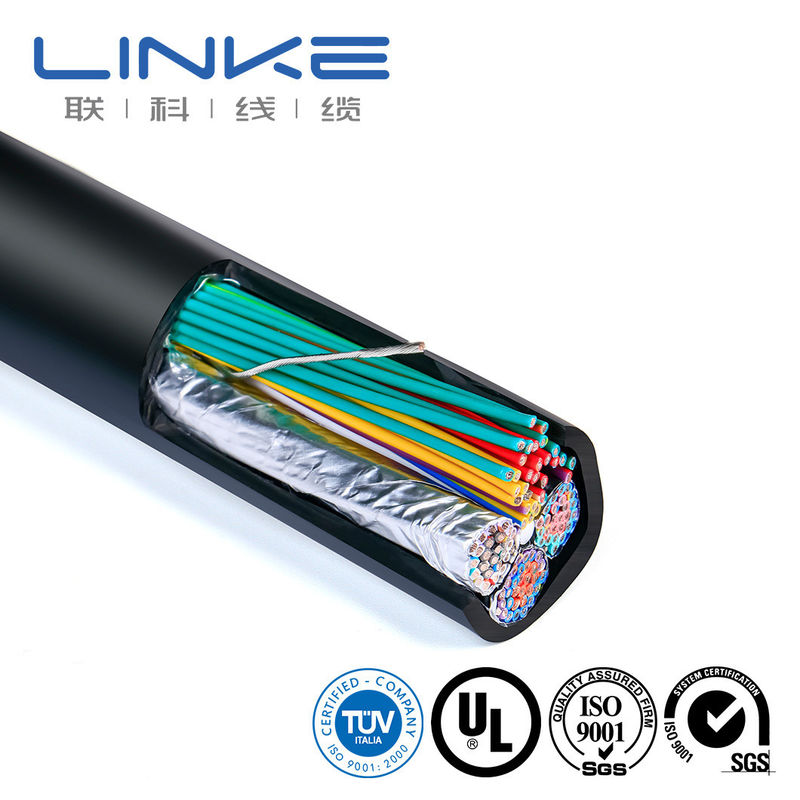

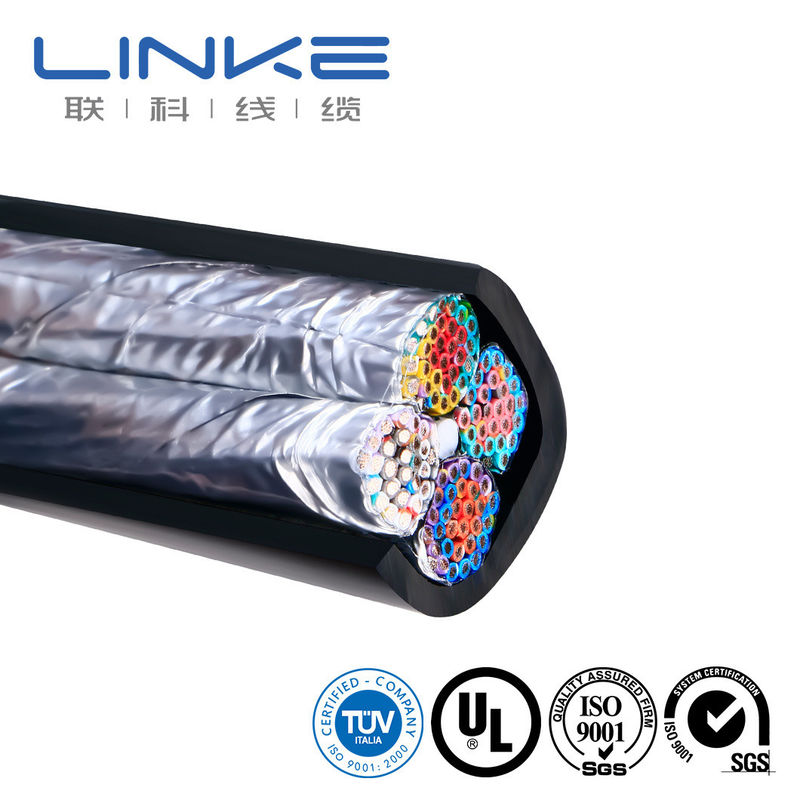

| ケーブル編成-3 | (コアA+B+C+D) 詰め物: 10000D 難燃性 PP ロープ x2C ラップ: クリアマイラー W=42mm、&=0.025mmx1C アース: 錫メッキ軟銅線 19/0.20±0.003mmx1C (マイラーとアルミ箔の間でアース) ラップ：シルバー片面AL W=45mm &=0.035mmx1C（AL面内側） |
| コアE | 導体：錫メッキ軟銅線19/0.20±0.003mm×2C×10本セット 絶縁体：PVC-001（各色） |
| コアG | 導体：錫メッキ軟銅線19/0.16±0.003mmx8C×10本セット 絶縁体：PVC-001（各色） |
| 最大導体抵抗オーム/km | 59.4(22AWG) 36.7(20AWG) |
|---|---|
| 耐電圧 AC kv/min | 2.00 |
| 最小絶縁抵抗 M ohm/km | 10.00 |
| スパーク試験（AC）kv | 3.00 |
ワイヤーおよびケーブルのメーカーである Linke Cable Technology Co., Ltd は、中国の大手ケーブル サプライヤーです。過去 10 年以上にわたり、Linke Cable はワイヤとケーブルの研究開発、生産、マーケティングに注力してきました。 Linke は、世界中にさまざまなケーブルとカスタム ケーブル ソリューションを提供しています。当社はEV充電ケーブル、医療用ケーブル、シリコンケーブル、スプリングケーブル、編組ケーブル、トウローブケーブル、ULワイヤ、自動車用ケーブルなどを専門としています。
Linke ケーブルでは、より優れたケーブルを市場に投入するためのより良い方法があると信じています。当社はエンジニア間のアプローチを採用して、お客様のためにより良いケーブルを開発し、生活の質を向上させます。
| ブランド | リンケ | 断面積 (mm²) | 0.01～500mm² |
| ワイヤーゲージ(AWG) | [例：24AWG、28AWG] | 導体 | クライアントの要件に基づく錫メッキ銅/裸銅 |
| 断熱材 | PVC/TPU/シリコーンゴム/PE/PP/XLPE/ナイロン/他 | ジャケット素材 | 【PVC/PU/ラバー/ブレード/他】 |
| 認証 | RoHS/REACH/UL/CE/IP68/など | カスタム長さ | [例: 1m、3ft、5m ±5% 許容差] |
| ケーブルの種類 | [医療/電力/オーディオ/同軸/電気/自動車/エネルギー貯蔵//など] | シールド | 【シールドあり/シールドなし/ブレイドシールド】 |
| インピーダンス | [例：75Ω(同軸ケーブルの場合)] | 印刷・ロゴ | [テキスト/ラベル/ロゴ、最大。 20文字】 |
| 曲げ半径 | [例：ケーブル直径の 5 倍以上] | 電流定格 | [例：5A] |
| 定格電圧 | [例: AC/DC30V] | コネクタの材質 | 【金メッキ/ニッケルメッキ/真鍮/他】 |
| コネクタ | [例: USB Type-C、3.5mm ジャック、RJ45] | ジャケット | XLPE または PE または PVC ゴム |
| 納期 | 注文確認後7-14日 | 色 | [ブラック/ホワイト/レッド/カスタムパントン/etc] |
| 温度 | マイナス-70℃～350℃(-70℃～350℃) | パッケージ | ロール/ボックス/プレート/カスタム |
| サポートサービス | マルチコラム {3}{l}{カスタム ケーブル、正確な切断、圧着、ラグの取り付けを含むエンドツーエンドのソリューション (材質を指定、例: 銅/ニッケルメッキ) |
独立した研究所•完全な試験装置•完全な品質管理
優れた品質と信頼できる性能を保証するために、厳格な基準に従ってすべての製品をテストします。
|
いいえ。 |
テスト項目 |
試験条件 |
テスト要件 |
テストデータ |
結果 |
|
1 |
構造検査 |
1. 電線サイズ表2に従ってください。最小厚さ ≥ 平均厚さの 80% |
ワイヤーサイズ表に準拠 |
テスト記録を参照 |
合格 |
|
2 |
熱衝撃 |
サンプルを規定サイズの鉄棒に巻き付け、規定温度のエージングオーブンに1時間入れ、室温まで30分以上冷却し、サンプルを観察します。 |
サンプル表面にクラックなし |
亀裂なし |
合格 |
|
3 |
熱変形 |
1. サンプルの厚さを測定します（測定位置にマークを付けます）2.サンプルとテスト治具をエージングオーブンに置き、指定された温度で 1 時間予熱します3。サンプルを試験治具の圧力カラムの下に 1 時間置きます4。同じ位置でサンプルの厚さを再測定する |
1. サンプルは圧力カラムによって割れたり、導体が露出したりしてはなりません2。厚さの減少 ≤ 50% |
テスト記録を参照 |
合格 |
|
4 |
FT2 |
高さ125mmで標準炎を1回照射 |
1. 炎はその長さに沿って伝播してはならない2。炎が近くの可燃物に燃え移らないようにしてください |
テスト記録を参照 |
合格 |
|
5 |
エージング |
1. 長さ 200 mm のシースを 5 つのセクションに切り取ります2。試験片を 158℃のエージングオーブンに 168 時間入れます3。試験片を取り出した後、室温23±5℃に16時間放置し、破断伸びと引張強さを試験します。 |
1. 時効前の伸び ≥ 300%、時効後の伸び ≥ 80% 時効前の伸び 2.時効前の引張強さ > 1.41kg/mm²、時効後の引張強さ ≥ 時効前の引張強さの 80% |
テスト記録を参照 |
合格 |
|
6 |
コールドベンド |
サンプルを低温箱に入れて規定の温度で4時間保管し、サンプルを規定のサイズの鉄棒に規定の回転数で巻き付け、低温ボックスから取り出した後30秒以内に巻き取りを完了する |
サンプル表面にクラックなし |
亀裂なし |
合格 |
|
7 |
導体抵抗 |
直流抵抗計で1メートルの中心導体の抵抗を測定する |
20℃において、8AWGの抵抗値 ≤ 2.23Ω/km |
テスト記録を参照 |
合格 |
Linke Cable Technology (DongGuan) Co. Ltd. は研究開発と
Cable&Wire に専門的なソリューションを提供します。特に、
さまざまな業界の顧客。以下が含まれます。
人型ロボットケーブル、
AI電源ケーブル/データケーブル、
半導体ケーブル/産業用自動ケーブル、
センサーケーブル、
新エネルギーケーブル、
医療美容ワイヤー、
ULワイヤーケーブル、
Linke Cableは多様な製品開発力と技術力で多様化するニーズに対応します。
顧客のニーズ。当社は以下の製品認証を取得しています:UL 758、CCC、RoHS、到着、CE;私たちは
以下の品質マネジメントシステムを取得しています:ISO 9001-2015(すべての製品); ISO13485
(医療機器および器具）、IATF 16949(自動車産業)
当社は専門メーカーです。最初から最後までご注文を管理できます。ようこそお越しくださいました。深センまでお迎えに上がります。
サンプルは無料です。新規のお客様は宅配便の送料をご負担いただくことになります。
通常は100mです。ただし、ケーブルは非常に重いです。高額な運賃を避けるために、適切な数量を注文した方がよいでしょう。海上輸送が最良の選択肢です。
それはあなたの量によって異なります。私たちは割引をして運賃を支払うことができます。ぜひお問い合わせください。
はい、貴社名を印刷することもできます。また、貴社を宣伝するための品質カードをカスタマイズすることもできます。
