300V 110芯 自動車用電線
車両内外の配線用途に設計されたプレミアム自動車用ケーブル。UL2464認証取得済み。
製品仕様
ULスタイル番号: 2464
定格電圧: 300V
定格温度: 80℃
規格: UL758/UL1581
用途
自動車および産業用途における電子機器の内部配線または外部接続。
マーキング情報
E364879 AWM 2464 **AWG VW-1 80℃ 300V C AWM I A 80℃ 300V FT1 Linke Cable
技術仕様
| 導体サイズ (AWG) |
構造 (本数/mm) |
直径 (mm) |
公称厚さ (mm) |
直径 (mm) |
芯線 |
シールド率 (%) |
公称厚さ (mm) |
直径 (mm) |
裸銅線 (Ω/KM) |
錫メッキ銅線 (Ω/KM) |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 2 | オプション | 0.76 | 3.50±0.10 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 3 | オプション | 0.76 | 3.70±0.15 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 4 | オプション | 0.76 | 3.90±0.15 | 140 | 150 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 2 | オプション | 0.76 | 3.70±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 3 | オプション | 0.76 | 3.90±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 4 | オプション | 0.76 | 4.20±0.15 | 87.6 | 94.2 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 2 | オプション | 0.76 | 4.10±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 3 | オプション | 0.76 | 4.30±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 4 | オプション | 0.76 | 4.70±0.15 | 55.4 | 59.4 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 2 | オプション | 0.76 | 4.50±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 3 | オプション | 0.76 | 4.80±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 4 | オプション | 0.76 | 5.10±0.15 | 34.6 | 36.7 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 2 | オプション | 0.76 | 5.10±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 3 | オプション | 0.76 | 5.40±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 4 | オプション | 0.76 | 5.90±0.15 | 21.8 | 23.2 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 2 | オプション | 0.76 | 5.70±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 3 | オプション | 0.76 | 6.00±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 4 | オプション | 0.76 | 6.60±0.15 | 13.7 | 14.6 |
芯線構成とカラーコーディング
芯線A (30芯)
導体: 錫メッキ軟銅線 19/0.16±0.003mm
絶縁体: PVC-001 (各種カラー)
A1. 赤
A2. 赤に黒
A3. 赤に茶
A4. 赤にオレンジ
A5. 赤に黄
A6. 赤に緑
A7. 赤に青
A8. 赤に紫
A9. 赤に灰
A10. 赤に白
A11. 黄
A12. 黄に黒
A13. 黄に茶
A14. 黄に赤
A15. 黄にオレンジ
A16. 黄に緑
A17. 黄に青
A18. 黄に紫
A19. 黄に灰
A20. 黄に白
A21. 緑
A22. 緑に黒
A23. 緑に茶
A24. 緑に赤
A25. 緑にオレンジ
A26. 緑に黄
A27. 緑に青
A28. 緑に紫
A29. 緑に灰
A30. 緑に白
ケーブル構成: 透明マイラーラップ、アース線、片面銀アルミ箔
芯線B (30芯)
導体: 錫メッキ軟銅線 19/0.16±0.003mm
絶縁体: PVC-001 (各種カラー)
B1. オレンジ
B2. オレンジに黒
B3. オレンジに茶
B4. オレンジに赤
B5. オレンジに黄
B6. オレンジに緑
B7. オレンジに青
B8. オレンジに紫
B9. オレンジに灰
B10. オレンジに白
B11. 青
B12. 青に黒
B13. 青に茶
B14. 青に赤
B15. 青にオレンジ
B16. 青に黄
B17. 青に緑
B18. 青に紫
B19. 青に灰
B20. 青に白
B21. 紫
B22. 紫に黒
B23. 紫に茶
B24. 紫に赤
B25. 紫にオレンジ
B26. 紫に黄
B27. 紫に緑
B28. 紫に青
B29. 紫に灰
B30. 紫に白
ケーブル構成: 透明マイラーラップ、アース線、片面銀アルミ箔
芯線C (25芯)
導体: 錫メッキ軟銅線 19/0.16±0.003mm
絶縁体: PVC-001 (各種カラー)
C1. 灰
C2. 灰に黒
C3. 灰に茶
C4. 灰に赤
C5. 灰にオレンジ
C6. 灰に黄
C7. 灰に緑
C8. 灰に青
C9. 灰に紫
C10. 灰に白
C11. 白
C12. 白に黒
C13. 白に茶
C14. 白に赤
C15. 白にオレンジ
C16. 白に黄
C17. 白に緑
C18. 白に青
C19. 白に紫
C20. 白に灰
C21. 薄紫
C22. 薄紫に黒
C23. 薄紫に茶
C24. 薄紫に赤
C25. 薄紫にオレンジ
ケーブル構成: 透明マイラーラップ、アース線、片面銀アルミ箔
芯線D (25芯)
導体: 錫メッキ軟銅線 19/0.16±0.003mm
絶縁体: PVC-001 (各種カラー)
D1. ピンク
D2. ピンクに黒
D3. ピンクに茶
D4. ピンクに赤
D5. ピンクにオレンジ
D6. ピンクに黄
D7. ピンクに緑
D8. ピンクに青
D9. ピンクに紫
D10. ピンクに灰
D11. ピンクに白
D12. 水色に黒
D13. 水色に茶
D14. 水色に赤
D15. 水色にオレンジ
D16. 水色に黄
D17. 水色に緑
D18. 水色に紫
D19. 水色に灰
D20. 水色に白
D21. 薄緑に黒
D22. 薄緑に茶
D23. 薄緑に赤
D24. 薄緑にオレンジ
D25. 薄緑に黄
ケーブル構成: 透明マイラーラップ、アース線、片面銀アルミ箔
ケーブル全体構成 (芯線A+B+C+D)
充填材: PVC-001 白 φ=2.90mm 充填材 (センター充填)
ラップ: 透明マイラー W=60mm, t=0.025mm

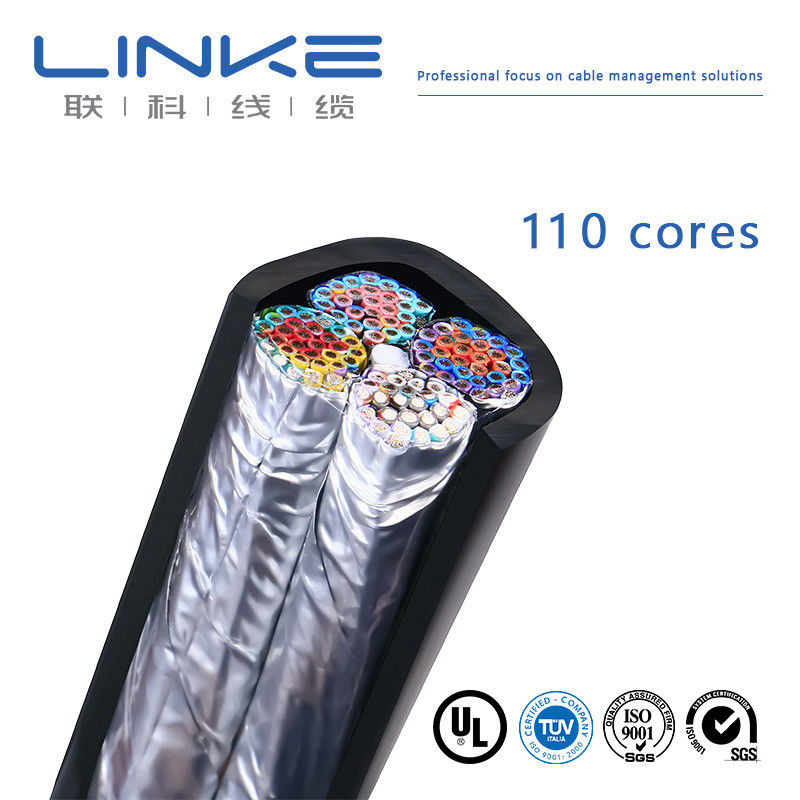

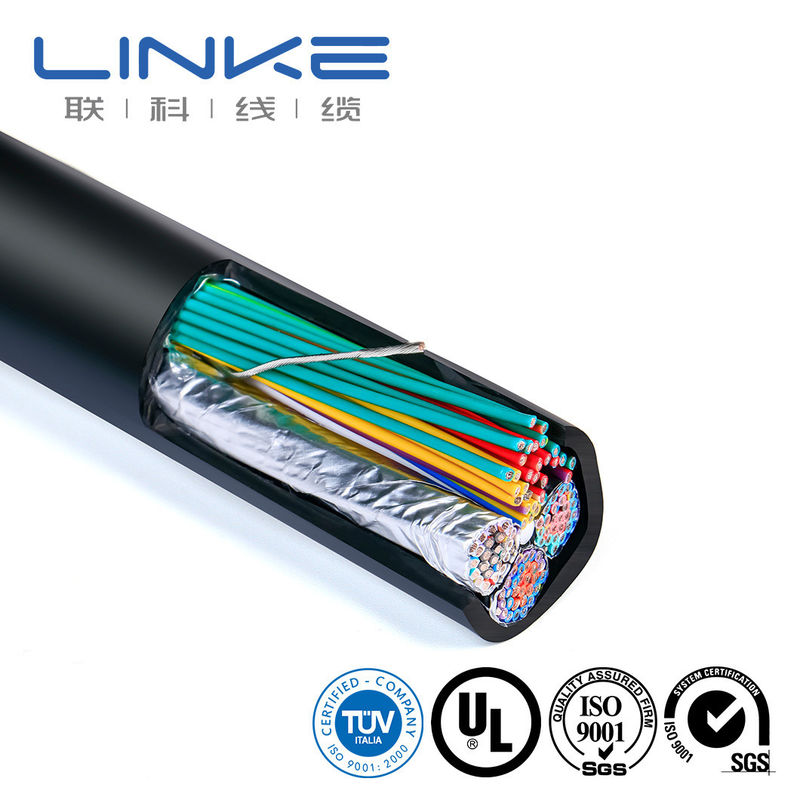

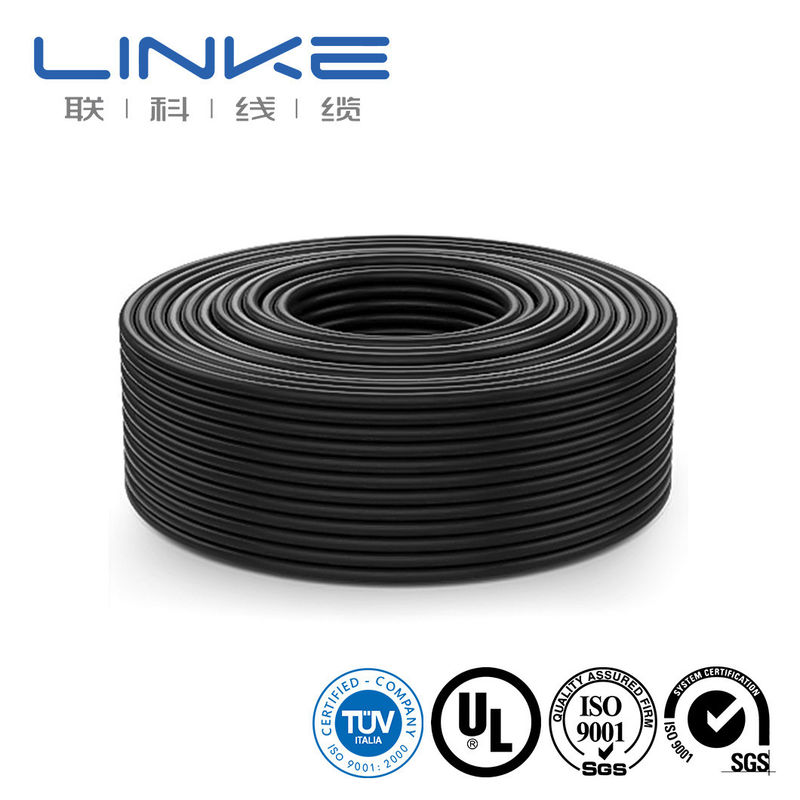

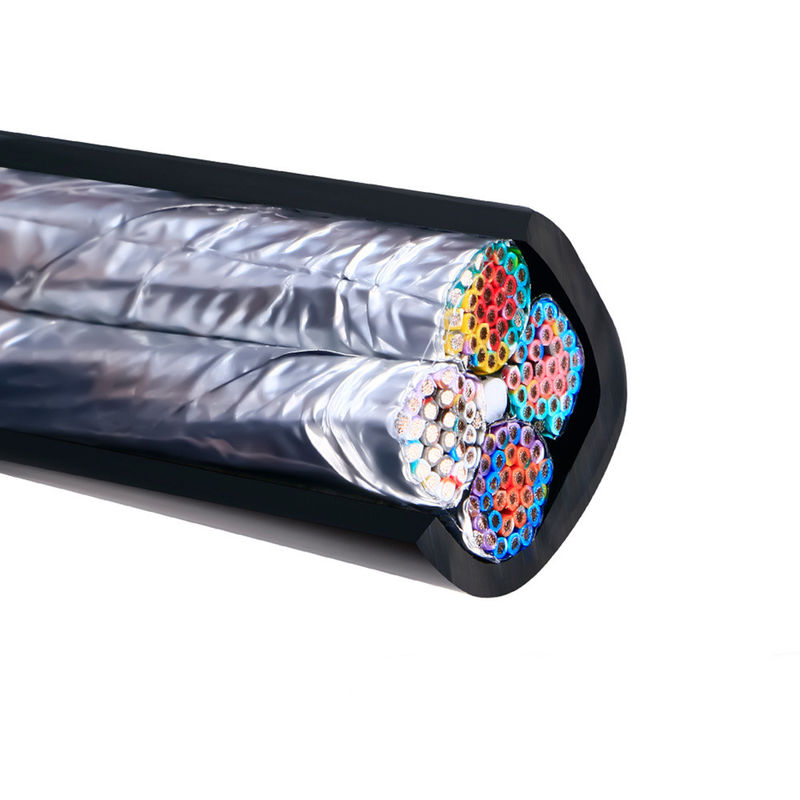

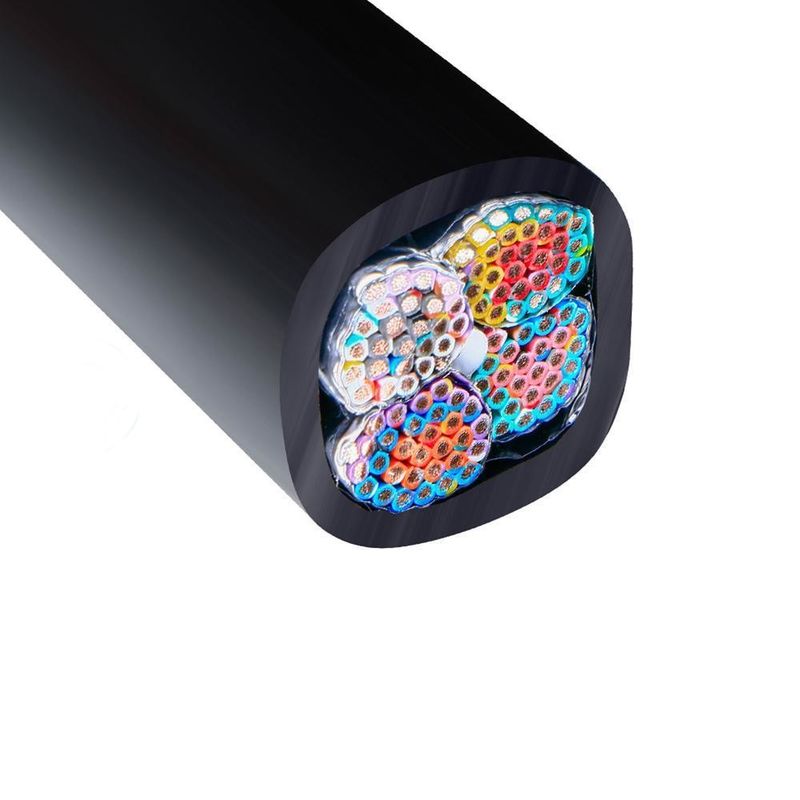

製品画像
認証と規格
当社の製品は、包括的な認証により、業界最高水準を満たしています。
製品承認: UL 758, RoHS, REACH, CE
品質管理システム: ISO 9001-2015 (全製品), ISO 13485 (医療機器), IATF 16949 (自動車)
UL XLPE絶縁規格: UL3674, UL3321, UL3320, UL3266, UL3173, UL3271, UL3385, UL3386, UL10369, UL3331, UL3398, UL3886, UL3817
シリコーン絶縁規格: UL3135, UL3132, UL3123, UL3530, UL3512, UL3577, UL3212, UL3529, UL3702, UL3075, UL30005, UL3689
FEP絶縁規格: UL1332, UL1330, UL1331, UL1333, UL1577, UL1592, UL1723, UL1901, UL1591, UL10064
よくある質問
製造業者ですか、それとも商社ですか？
当社は専門メーカーです。ご注文は最初から最後まで当社が管理します。ご訪問を歓迎いたします。深圳からの交通手段をご用意いたします。
品質をテストするためにサンプルを入手するにはどうすればよいですか？
サンプルは評価のために無料です。新規のお客様は、宅配便の費用を負担していただく必要があります。
最小注文数量はいくつですか？
通常100メートルです。ただし、ケーブルの重量を考慮すると、配送料を最適化するために適切な数量を注文することをお勧めします。海上輸送が最も経済的な選択肢です。
割引はありますか？
数量に応じて割引が利用可能です。競争力のある価格と配送料の手配を提供できます。具体的な見積もりについては、お問い合わせください。
貴社はOEM生産を受け入れていますか？
はい、お客様の会社名を印刷したり、ブランドを宣伝するためのカスタム品質カードを作成したりするOEMサービスを提供しています。
詳細については、お気軽にお問い合わせください！
