起源の場所:
広東,中国
ブランド名:
Linke
証明:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
UL スタイル番号:2464
定数電圧:300V
指定温度:80°C
標準:UL758/UL1581
電子機器の内部配線や外部接続
E364879 AWM 2464 **AWG VW-1 80°C 300V C AWM I A 80°C 300V FT1 リンクケーブル
| 指揮者 | 断熱装置 | コア | シールド | ジャケット |
マックス 導体抵抗 (Ω/KM) |
|||||
|
サイズ (AWG) |
建設 (No./mm) |
直径 (mm) |
定数厚さ (mm) |
直径 (mm) |
選択可能 |
シールド率 (%) |
定数厚さ (mm) |
直径 (mm) |
裸銅 |
缶詰銅 |
| 26 | 7/0 だった16 | 0.48 | 0.23 | 1.00±010 | 2 | 選択可能 | 0.76 | 3.50±010 | 140 | 150 |
| 3 | 3.70±015 | |||||||||
| 4 | 3.90±015 | |||||||||
| 24 | 7/0 だった20 | 0.60 | 0.23 | 1.10±010 | 2 | 選択可能 | 0.76 | 3.70±015 | 87.6 | 94.2 |
| 3 | 3.90±015 | |||||||||
| 4 | 4.20±015 | |||||||||
| 22 | 7/0 だった254 | 0.78 | 0.23 | 1.30±010 | 2 | 選択可能 | 0.76 | 4.10±015 | 55.4 | 59.4 |
| 3 | 4.30±015 | |||||||||
| 4 | 4.70±015 | |||||||||
| 20 | 26/0 だった16 | 0.94 | 0.23 | 1.50±010 | 2 | 選択可能 | 0.76 | 4.50±015 | 34.6 | 36.7 |
| 3 | 4.80±015 | |||||||||
| 4 | 5.10±015 | |||||||||
| 18 | 41/0 だった16 | 1.18 | 0.23 | 1.80±010 | 2 | 選択可能 | 0.76 | 5.10±015 | 21.8 | 23.2 |
| 3 | 5.40±015 | |||||||||
| 4 | 5.90±015 | |||||||||
| 16 | 26/0 だった254 | 1.49 | 0.23 | 2.10±010 | 2 | 選択可能 | 0.76 | 5.70±015 | 13.7 | 14.6 |
| 3 | 6.00±015 | |||||||||
| 4 | 6.60±015 | |||||||||
| 導体: 薄銅線 19/0.16±0.003mmx30C |
| 隔熱: |
| PVC-001 (さまざまな色) |
|
A1.赤 A2.赤色 A3.黒色 A3.赤色 A4.茶色 A4.赤色 オレンジ色 A5.赤ノート 黄色 A6.赤ノート 緑ノート A7.赤ノート 青ノート A8.赤ノート 紫ノート A9.赤ノート グレーノート A10.赤ノート ホワイト A11.黄色A12.黄色ノート 黒A13.黄色ノート ブラウン A14.黄色ノート 赤 A15.黄色ノート オレンジ A16.黄色ノート 緑 A17.黄色ノート 青 A18.黄色ノート 紫 A19.黄色ノート グレー A20.黄色ノート 白 A21.緑A22.緑のメモ 黒A23.緑のメモ ブラウン A24.緑のメモ 赤 A25.グリーンノート オレンジ A26.グリーンノート 黄色 A27.グリーンノート 青 A28.グリーンノート 紫 A29.グリーンノート グレー A30.グリーンノート 白 |

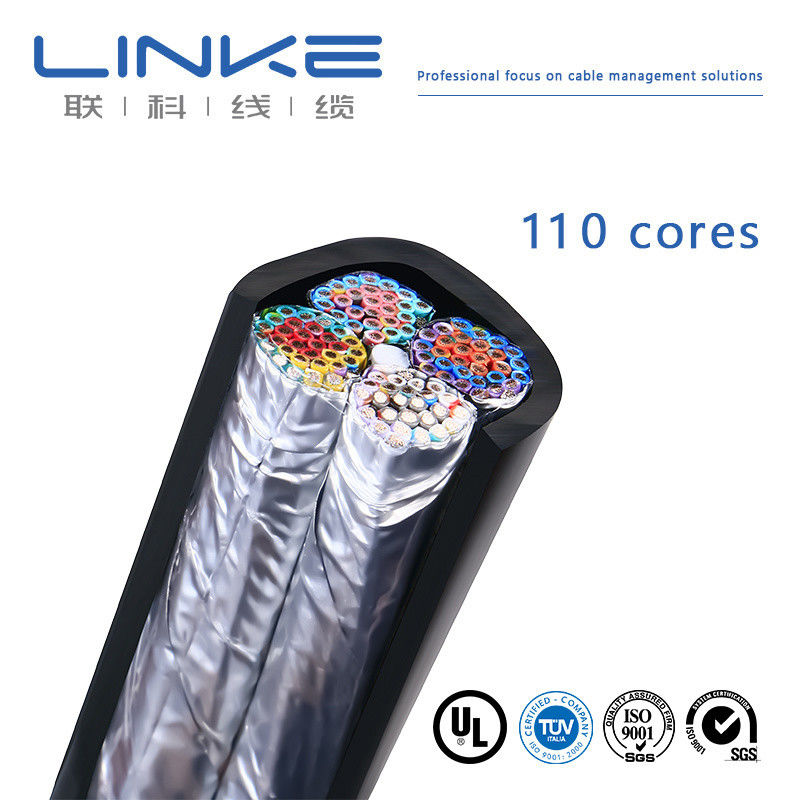

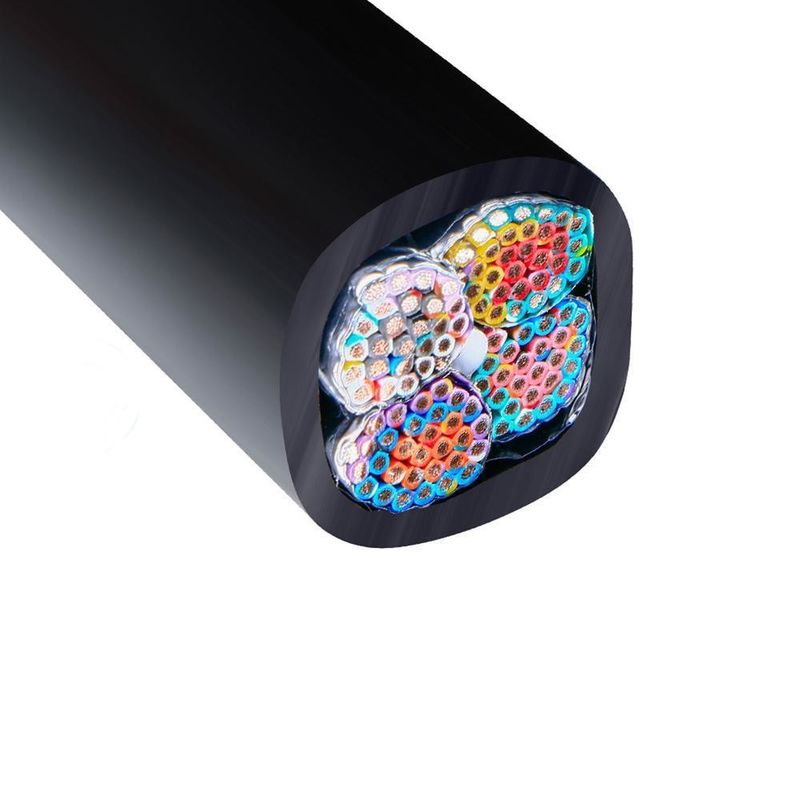

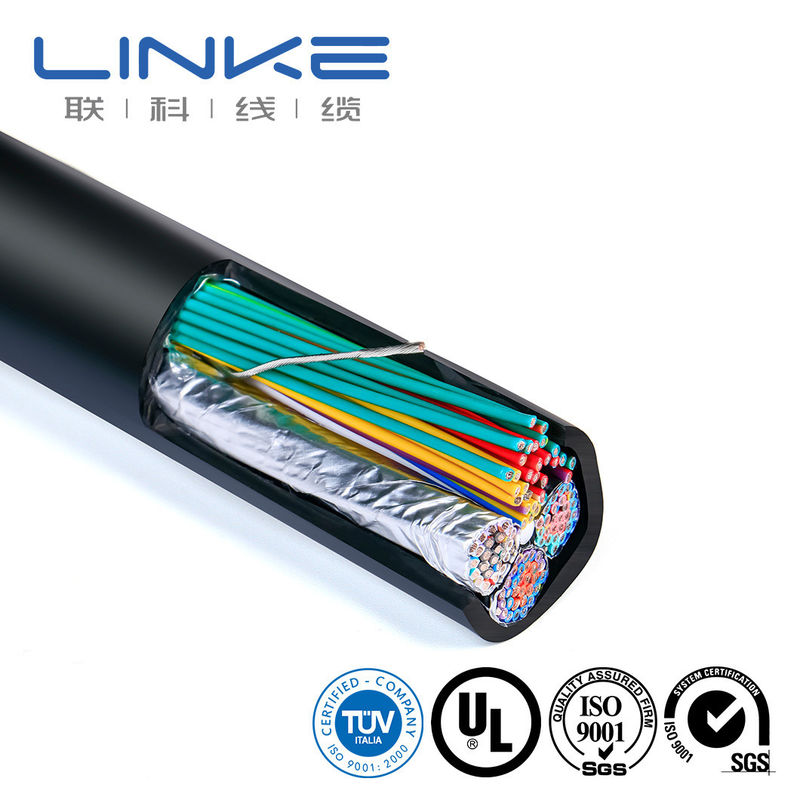

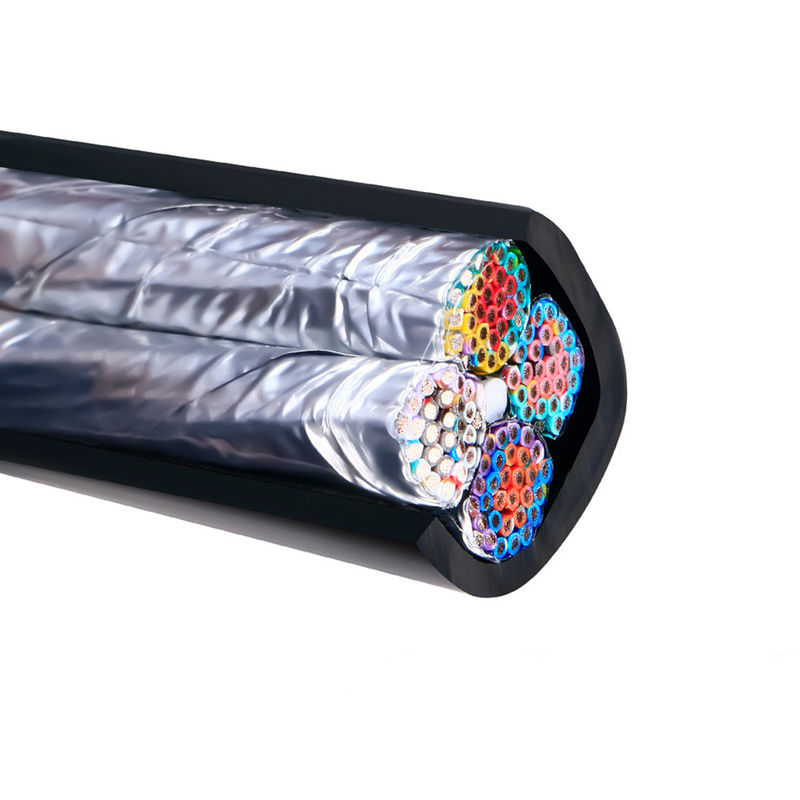

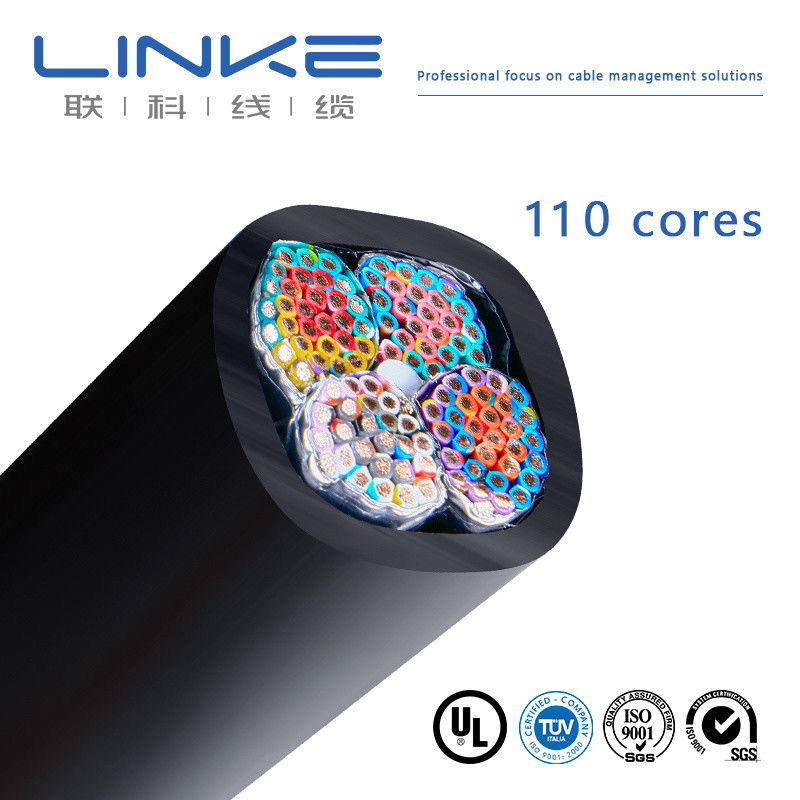

| ケーブル構成: (コアA) |
| 包装: 透明なマイラー W=30mm,&=0.025mmx1C |
| 地面: 軟銅線 19/0.16±0.003mmx1C (ミラーとアルミホイールの間に地面) |
| 包装: シルバー単面AL W=30mm, &=0.050mmx1C (AL側内側) |
| 導体: 薄銅線 19/0.16±0.003mmx30C |
| 隔熱: |
| PVC-001 (さまざまな色) |
|
B1.オレンジ B2.オレンジノート 黒 B3.オレンジノート ブラウン B4.オレンジノート 赤 B5.オレンジノート 黄色 B6.オレンジノート 緑 B7.オレンジノート 青 B8.オレンジ色 紫色 B9.オレンジ色 灰色 B10.オレンジ色 白色 B11.青色 B12.青色 黒色 B13.青色 茶色 B14.青色 赤い B15.青のノート オレンジ B16.青のノート 黄色 B17.青のノート 緑のノート B18.青のノート 紫 B19.青のノート グレー B20.青のノート 白 B21.紫 B22.紫色ノート 黒 B23.紫色ノート ブラウン B24.紫色ノート 赤 B25.紫色ノート オレンジ B26.紫色ノート 黄色 B27.紫色ノート 緑 B28 紫 青 B29 紫 灰 B30 紫 白 |
| ケーブル構成: (コアB) |
| 包装: 透明なマイラー W=30mm,&=0.025mmx1C |
| 地面: 軟銅線 19/0.16±0.003mmx1C (ミラーとアルミホイールの間に地面) |
| 包装: シルバー単面AL W=30mm, &=0.050mmx1C (AL側内側) |
| 導体: 薄銅線 19/0.16±0.003mmx25C |
| 隔熱: |
| PVC-001 (さまざまな色) |
|
C1.グレー C2.グレーノート 黒 C3.グレーノートブラウン C4.グレーノート赤 C5.グレーノートオレンジ C6.グレーノート黄色 C7.グレーノート緑 C8.グレーノート青 C9. グレーノート 紫 C10. グレーノート 白 C11. 白 C12. 白ノート 黒 C13. 白ノート ブラウン C14. 白ノート 赤 C15. 白ノート オレンジ C16.ホワイトノート 黄色 C17.ホワイトノート 緑 C18.ホワイトノート 青 C19.ホワイトノート 紫 C20.ホワイトノート グレー C21.淡紫 C22.淡紫と黒 C23.淡紫と茶色 C24.淡紫と赤 C25.淡紫とオレンジ |
| ケーブル構成: (コアC) |
| 包装: 透明なマイラー W=30mm,&=0.025mmx1C |
| 地面: 軟銅線 19/0.16±0.003mmx1C (ミラーとアルミホイールの間に地面) |
| 包装: シルバー単面AL W=30mm, &=0.050mmx1C (AL側内側) |
| コアD |
| 導体: 薄銅線 19/0.16±0.003mmx25C |
| 隔熱: |
| PVC-001 (さまざまな色) |
|
D1.ピンク D2.ピンクノート ブラック D3.ピンクノート ブラウン D4.ピンクノート レッド D5.ピンクノート オレンジ D6.ピンクノート イエロー D7.ピンクノート グリーン D8.ピンクノート ブルー D9. ピンクノート 紫 D10.ピンクノート グレー D11.ピンクノート 白 D12.浅青のノート 黒D13.浅青のノート 茶色D14.浅青のノート 赤D15.浅青のノート オレンジD16.浅青のノート 黄色D17.浅青のノート 緑D18. 浅青のノート紫D19.浅青のノート灰D20.浅青のノート白D21.浅緑のノート黒D22.浅緑のノートブラウンD23.浅緑のノート赤D24. 明るい緑のノート オレンジ D25. 明るい緑のノート 黄色 |
| ケーブル構成: (コアD) |
| 包装: 透明なマイラー W=30mm,&=0.025mmx1C |
| 地面: 軟銅線 19/0.16±0.003mmx1C (ミラーとアルミホイールの間に地面) |
| 包装: シルバー単面AL W=30mm, &=0.050mmx1C (AL側内側) |
詰め込み: 白色のPVC-001 φ=2.90mm (中央の詰め込み) での詰め込みストライプ
包装:透明マイラー W=60mm,&=0.025mmx1C
製品認証を取得しました: UL 758, RoHs, REACH, CE
品質管理システムの認証ISO 9001-2015 (すべての製品);ISO 13485 (医療機器産業),
IATF 16949 (自動車産業);
ULXLPE隔熱は以下のとおりです.UL3674,UL3321,UL3320,UL3266,UL3173,UL3271,UL3385,UL3386,UL10369,UL3331,UL3398,UL3886,UL3817
シリコン・インソレーション:UL3135,UL3132,UL3123,UL3530,UL3512,UL3577,UL3212,UL3529,UL3702,UL3075,UL30005,UL3689;
FEP隔熱装置は,UL1332,UL1330,UL1331,UL1333,UL1577,UL1592,UL1723,UL1901,UL1591,UL10064
認証されたULモデル
