起源の場所:
中国
ブランド名:
Linke
証明:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

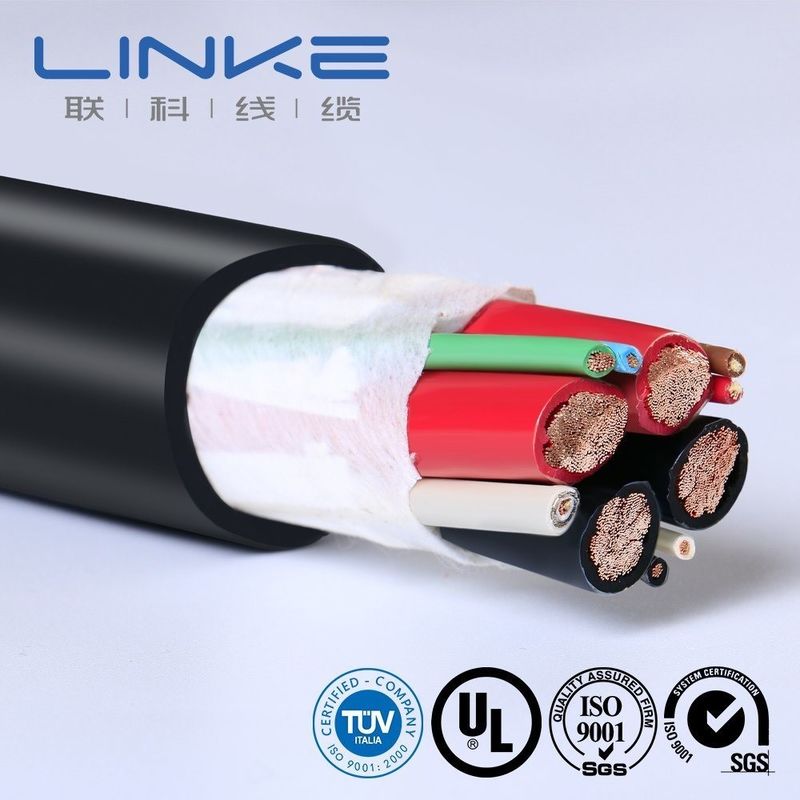

電気自動車用の柔軟な構造と高電流定格を備えた高性能DC急速充電ケーブル。
DC充電ケーブル: 350A | 1/0AWG x 4C + 18AWG (CP: シールド)1C + 14AWG ×1C + 18AWG x 2P + 18AWG x 1C | OD=35mm TPEシース
このDC 350アンペア急速電気自動車充電ケーブルは、高性能充電アプリケーション向けに設計されています。ケーブルアセンブリには以下が含まれます:
優れた絶縁特性で設計されたこのケーブルは、難燃性、耐油性、耐老化性、柔軟性に関する厳格な基準を満たしています。アメリカ市場向けにUL認証を取得しており、大出力電流、高電力容量、および急速充電速度を提供します。
| パラメータ | 仕様 |
|---|---|
| 定格電圧 | DC 1000V |
| 定格温度 | ジャケット: -40℃～90℃ 絶縁体: -40℃～125℃ |
| 最大導体抵抗 (20℃) | A: 0.242Ω/km B: 0.78Ω/km C: 4.95Ω/km D&E: 26Ω/km |
| 絶縁耐電圧 (コアA & B, 10m) | AC 2.5kV/5分、漏れ電流 ≤5mA |
| 完成ケーブル耐電圧 (コアA～A & B, 10m) | AC 3.5kV/15分、漏れ電流 ≤5mA |
| 最小絶縁抵抗 (20℃, コアA～A&B) | 500MΩ.km |
| 特性 | 仕様 |
|---|---|
| 引張強度 | ≥20MPa |
| 伸び | ≥300% |
| 老化条件 | 110±1℃×168時間 |
| 元の引張強度の割合 | ±30%以下 |
| 元の伸びの割合 | ±30%以下 |
| 燃焼試験 | GB/T 18380.12-2008 |
| 高温圧縮試験 | 50%以下 |
| 熱衝撃試験 | 亀裂なし |
| 適合性試験 | GB/T 33594 |
| 耐圧縮性試験 | GB/T 33594 |
| 曲げ試験 | GB/T 33594 |
| 最小曲げ半径 | 6×OD |
| 耐摩耗性 | 2000回以上 |
| 人工耐候性試験 | GB/T 33594 |
| 低温衝撃試験 | -40℃×16H、亀裂なし |
| 耐薬品性 | GB/T 33594 |
| 化学的応力酸 | N-シュウ酸アルカリ溶液、N-水酸化ナトリウム溶液: GB/T 33594 |
| 車両転動 | GB/T 20234.1-2015 7.21に準拠した要件と試験方法 |
| タイプ | 導体 (mm²) | 構造 (N/mm) | 導体直径 (mm) | 材質 | 厚さ (mm) | 絶縁材 | 絶縁体OD (mm) | 20℃導体抵抗 (Ω/KM) |
|---|---|---|---|---|---|---|---|---|
| EV-YJ | 1.5 | 48/0.20 | 1.60 | 銅 | 0.6 | シリコーン | 2.90±0.15 | ≤12.7 |
| EV-YJ | 2.5 | 80/0.20 | 2.06 | 銅 | 0.7 | シリコーン | 3.50±0.15 | ≤7.60 |
| EV-YJ | 4 | 128/0.20 | 2.62 | 銅 | 0.8 | シリコーン | 4.30±0.15 | ≤4.71 |
| EV-YJ | 6 | 196/0.20 | 3.50 | 銅 | 0.8 | シリコーン | 5.10±0.20 | ≤3.14 |
| EV-YJ | 10 | 322/0.20 | 4.50 | 銅 | 1.00 | シリコーン | 6.70±0.20 | ≤1.82 |
| EV-YJ | 16 | 513/0.20 | 5.70 | 銅 | 1.10 | シリコーン | 8.00±0.30 | ≤1.16 |
| EV-YJ | 25 | 798/0.20 | 7.10 | 銅 | 1.3 | シリコーン | 9.80±0.30 | ≤0.743 |
| EV-YJ | 35 | 1121/0.20 | 8.50 | 銅 | 1.3 | シリコーン | 11.40±0.30 | ≤0.527 |
| EV-YJ | 50 | 1596/0.20 | 10.10 | 銅 | 1.50 | シリコーン | 13.50±0.30 | ≤0.368 |
| EV-YJ | 70 | 2242/0.20 | 12.10 | 銅 | 1.50 | シリコーン | 15.50±0.40 | ≤0.259 |
| EV-YJ | 95 | 3034/0.20 | 14.10 | 銅 | 1.50 | シリコーン | 17.50±0.50 | ≤0.196 |
Linke Cable Technology Co., Ltdは、10年以上の業界経験を持つ中国の大手電線・ケーブルメーカーです。高品質ケーブルの研究開発、製造、マーケティングを専門とし、グローバル市場に包括的なケーブルソリューションを提供しています。
Linke Cableでは、エンジニアからエンジニアへのアプローチを採用し、製品性能を向上させ、生活の質を向上させる優れたケーブルソリューションを開発しています。
| ブランド | LINKE | 断面積 (mm²) | 0.01-500mm² |
|---|---|---|---|
| ワイヤーゲージ (AWG) | [例: 24AWG, 28AWG] | 導体 | 錫メッキ銅/裸銅、顧客の要件に基づく |
| 絶縁材 | PVC/TPU/シリコーンゴム/PE/PP/XLPE/ナイロン/その他 | ジャケット材質 | [PVC/PU/ゴム/編組/等] |
| 認証 | RoHS/REACH/UL/CE/IP68/等 | カスタム長 | [例: 1m, 3ft, 5m ±5%公差] |
| ケーブルタイプ | [医療/電源/オーディオ/同軸/電気/自動車/エネルギー貯蔵//等] | シールド | [シールド/非シールド/編組シールド] |
| インピーダンス | [例: 75Ω (同軸ケーブルの場合)] | 印刷/ロゴ | [テキスト/ラベル/ロゴ、最大20文字] |
| 曲げ半径 | [例: ≥5×ケーブル直径] | 電流定格 | [例: 5A] |
| 電圧定格 | [例: 30V AC/DC] | コネクタ材質 | [金メッキ/ニッケルメッキ/真鍮/等] |
| コネクタ | [例: USB Type-C, 3.5mmジャック, RJ45] | ジャケット | XLPEまたはPEまたはPVCゴム |
| 納期 | 注文確定後7～14日 | 色 | [黒/白/赤/カスタムパントン/等] |
| 温度 | マイナス70℃～350℃ (-70℃～350℃) | パッケージ | ロール/箱/プレート/カスタム |
| サポートサービス | カスタムケーブル、エンドツーエンドソリューション、正確な切断、ラグの圧着と取り付け（材質を指定、例：銅/ニッケルメッキ）を含む | ||
| 番号 | 試験項目 | 試験条件 | 試験要件 | 試験データ | 結果 |
|---|---|---|---|---|---|
| 1 | 構造検査 | 1. ワイヤーサイズ表に準拠2. 最小厚さ ≥ 平均厚さの80% | ワイヤーサイズ表に準拠 | 試験記録を参照 | 合格 |
| 2 | 熱衝撃 | 指定サイズの鉄棒にサンプルを巻き付け、指定温度の老化オーブンに1時間入れ、室温で少なくとも30分冷却してからサンプルを観察する | サンプル表面に亀裂がないこと | 亀裂なし | 合格 |
| 3 | 熱変形 | 1. サンプル厚さを測定する（測定位置をマーク）2. サンプルと試験治具を指定温度の老化オーブンに1時間予熱する3. 試験治具の圧力コラムの下にサンプルを1時間置く4. 同じ位置でサンプル厚さを再測定する | 1. サンプルは圧力コラムで亀裂が入ったり、導体が露出したりしないこと2. 厚さ減少 ≤ 50% | 試験記録を参照 | 合格 |
| 4 | FT2 | 標準的な炎を125mmの高さで一度適用する | 1. 炎は長さに沿って伝播しないこと2. 炎は近くの可燃性材料に広がらないこと | 試験記録を参照 | 合格 |
| 5 | 老化 | 1. 長さ200mmのシースを5枚取る2. サンプルを指定温度の老化オーブンに168時間置く3. サンプルを取り出した後、室温23±5℃で16時間置き、その後破断伸びと引張強度を試験する | 1. 老化前の伸び ≥ 300%、老化後の伸びは老化前の80%以上2. 老化前の引張強度 > 1.41kg/mm²、老化後の引張強度は老化前の80%以上 | 試験記録を参照 | 合格 |
| 6 | 冷間曲げ | サンプルを指定温度の低温ボックスに4時間保管し、指定サイズの鉄棒に指定回数巻き付け、低温ボックスから取り出してから30秒以内に巻き付けを完了する | サンプル表面に亀裂がないこと | 亀裂なし | 合格 |
| 7 | 導体抵抗 | DC抵抗計で1メートルのコア導体の抵抗を測定する | 20℃で、8AWGの抵抗 ≤ 2.23Ω/km | 試験記録を参照 | 合格 |
Linke cable technology (DongGuan) Co. Ltd.は研究開発に注力し、
ケーブル・ワイヤー、特に
様々な業界のお客様に専門的なソリューションを提供しています。これには以下が含まれます:
ヒューマノイドロボットケーブル、
AI電源ケーブル/データケーブル、
半導体ケーブル/産業用自動化ケーブル、
センサーケーブル、
新エネルギーケーブル、
美容医療用ワイヤー、
ULワイヤーケーブル、
Linke Cableは、多様な
顧客ニーズをサポートするための多様な製品開発能力と技術能力を持っています。以下の製品認証を取得しています: UL 758、CCC、RoHs、REACH、CE; 以下の品質管理システムを取得しています: ISO 9001-2015（全製品）、ISO 13485
（医療機器）、IATF 16949（自動車産業）
