起源の場所:
広東,中国
ブランド名:
Linke
証明:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

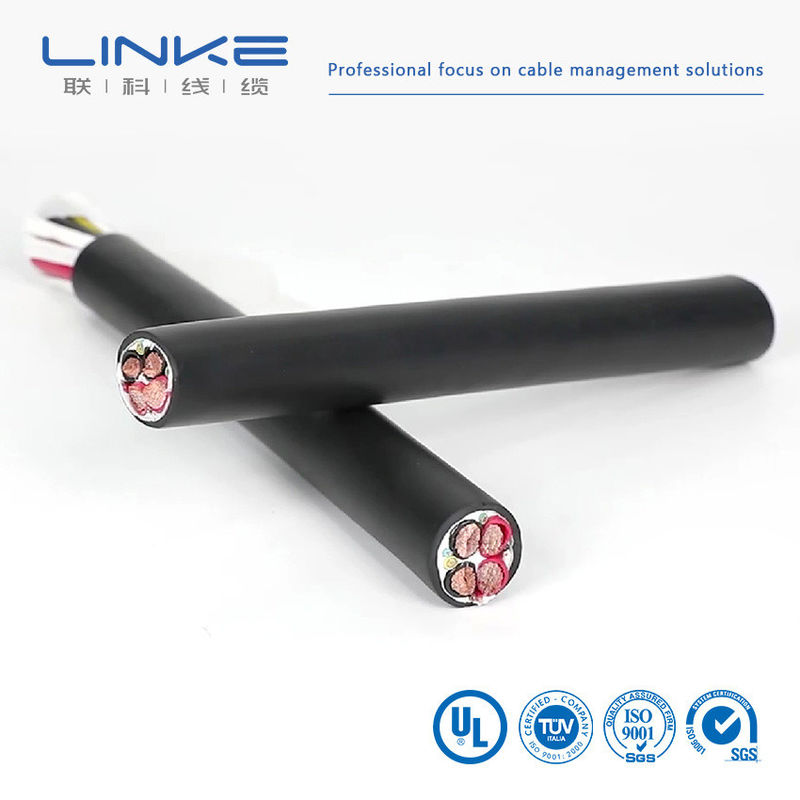

このDC 350Ampの電気自動車の高速充電ケーブルは,優れた安全性と耐久性のある高性能充電アプリケーションのために設計されています.
| 電気特性 | 物理 的 な 特質 | 試験基準 |
|---|---|---|
| 定数電圧:DC 1000V | 張力強度:≥20MPa | 高温圧力試験:≤50% |
| 指定温度: ジャケット -40~90°C 隔熱 -40~125°C |
伸縮:≥300% | 熱ショック試験:割れ目はない |
| 最大導体抵抗 (20°C): A: その通り0.242Ω/km B:0.78Ω/km C: オーケー4.95Ω/km D&E:26Ω/km |
年齢:110±1°C×168h | 互換性試験:GB/T 33594 |
| 断熱 電圧抵抗 (A&Bコア,10m):AC 2.5kV | 原始張力強度 %:≤±30% 元の長さの割合:≤±30% |
炎の試験:GB/T 18380.12-2008 |
| 圧縮耐性試験:GB/T 33594 周回試験の曲線:GB/T 33594 |
| ブランド | 左側 | 横断面 (mm2) | 0.01〜500mm2 |
| ワイヤー・ゲージャー (AWG) | [例えば,24AWG,28AWG] | 指揮者 | 缶詰銅/赤銅,顧客の要求に基づいて |
| 断熱材料 | PVC/TPU/シリコンゴム/PE/PP/XLPE/ナイロン/その他 | ジャケット素材 | [PVC/PU/ゴム/ブレイド/その他] |
| 認証 | RoHS/REACH/UL/CE/IP68など | オーダーメイド サイズ | [例えば,1m,3ft,5m ±5%の許容] |
| ケーブルタイプ | [医療/電力/オーディオ/共軸/電気/自動車/エネルギー貯蔵/その他] | シールド | [シールド/シールドなし/ブレイドシールド] |
| 阻力 | [例えば,75Ω (同軸ケーブルの場合) ] | 印刷/ロゴ | [テキスト/ラベル/ロゴ 最大20文字] |
| 曲線半径 | [例えば,ケーブル直径 ≥5×] | 現在の格付け | [例えば,5A] |
| 定位電圧 | [例えば,30V AC/DC] | コネクタ材料 | [金色/ニッケル色/銅色/その他] |
| コネクタ | [例えば USB Type-C,3.5mm ジャック,RJ45] | ジャケット | XLPEまたはPEまたはPVCゴム |
| 配達時間 | 注文の確認後 7-14 日 | 色 | [黒/白/赤/カスタムパントン/その他] |
| 温度 | マイナス70°Cから350°C (−70°C~350°C) | パッケージ | ロール/箱/プレート/カスタム |
| 支援サービス | 多列のケーブル,端から端までのソリューション,精密な切断,クリップ,ラグの設置を含む (材料を指定してください,例えば銅/ニッケル付) |
独立した研究室• 医療機関完全な試験装置• 医療機関完全な品質管理
優れた品質と信頼性の高いパフォーマンスを保証するために 厳格な基準で すべての製品をテストします
|
違う 違う |
試験項目 |
試験条件 |
試験要件 |
試験データ |
結果 |
|
1 |
構造検査 |
1線の尺寸表2に準拠する.最小厚さ ≥平均厚さの80% |
ワイヤサイズテーブルを遵守する |
試験記録を参照 |
パスする |
|
2 |
熱ショック |
標本を指定されたサイズの鉄棒に巻き込み,指定された温度で1時間老化炉に置き,標本を室温まで少なくとも30分冷却し,次に標本を観察します. |
サンプル表面に亀裂がない |
裂け目がない |
パスする |
|
3 |
熱変形 |
1試料の厚さを測定する (測定位置をマークする) 2.試料と試験装置を老化オーブンに配置し,指定温度で1時間前熱する3.試験装置の圧力柱の下にサンプルを1時間置く4試料の厚さを同じ位置で再測定する |
1圧力柱や暴露電導体によってサンプルが割れることはありません.厚さ減少 ≤ 50% |
試験記録を参照 |
パスする |
|
4 |
FT2 |
125mmの高さで1回標準の炎を適用する |
1炎は,その長さに沿って広がらない. 2. 炎は,近くの燃やす材料に広がらない. |
試験記録を参照 |
パスする |
|
5 |
年齢 |
1. 200mm 長さのシートから5つの切片を取り,2. 158°C で168時間老化オーブンに試料を置く.その後,断裂と拉伸強度で伸縮を試験する. |
12. 耐張性 > 1.41kg/mm2,耐張性 ≥ 80% 耐張性 ≥ 1.41kg/mm2 |
試験記録を参照 |
パスする |
|
6 |
コールドベンド |
低温箱で指定温度で4時間保存する. 風サンプルを指定されたサイズで指定された回転を伴う鉄棒に低温箱からサンプルを取り出した後30秒以内に完全に巻き込み |
サンプル表面に亀裂がない |
裂け目がない |
パスする |
|
7 |
導体抵抗 |
DC抵抗メーターで1メートルのコア導体の抵抗を測定する |
20°Cで,抵抗は8AWG ≤ 2.23Ω/km |
試験記録を参照 |
パスする |
