IEC 62196-2およびSAE J1772規格に準拠したEVフレキシブルケーブル

IEC 62196-2およびSAE J1772規格に準拠したEVフレキシブルケーブル

1500V バッテリーのワイヤリング ハーネス

シリコンジャケット バッテリーのワイヤリングハーネス

UL認証 バッテリーワイヤリングハーネス

起源の場所:

広東,中国

ブランド名:

Linke

証明:

3C,UL,TPU,UL758,ROHS,REACH,CE,ISO9001-2015,ISO13485,IATF16949

連絡 ください
引金 を 求め て ください
製品詳細
定格電圧:
300-600V
導体材質:
銅で覆われない
断熱材:
熱可塑性(EF2585,85±3A)
ジャケット素材:
TPU
最大導体抵抗:
A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km
最小絶縁抵抗:
500mΩ.km
ハイライト:

1500V バッテリーのワイヤリング ハーネス

,

シリコンジャケット バッテリーのワイヤリングハーネス

,

UL認証 バッテリーワイヤリングハーネス

支払及び船積みの言葉
最小注文数量
1000m
価格
交渉可能
パッケージの詳細
条件に従って
受渡し時間
7~15 日
支払条件
預金 30% そして最終支払いの70%を受け取った後に船
供給の能力
50000M/DAY
製品の説明
製品仕様
ケーブル名 EVケーブル
ケーブル仕様 2C×80mm2+1C×25mm2+1C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) RoHS準拠
詳細構造
項目 導体材質 サイズ 外径(参考)
A: 2C×80mm2 裸銅撚り線 2580/0.20 ±0.008mm 12.40±0.25mm
B: 1C×25mm2 裸銅撚り線 798/0.20 ±0.008mm 7.00±0.20mm
C: 1C×4mm2 裸銅撚り線 224/0.15±0.008mm +10/1#テトロン+1000D ケブラー 2.70±0.15mm
絶縁詳細
材質 最小平均厚さ 最小厚さ(任意の位置) 外径
熱可塑性樹脂(EF2585、85±3A) 1.60mm 1.34mm 15.60±0.40mm
電気的特性
特性 値
定格電圧 DC 1000V
定格温度 ジャケット -40~90℃、絶縁 -40~125℃
最大導体抵抗(20℃) A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km

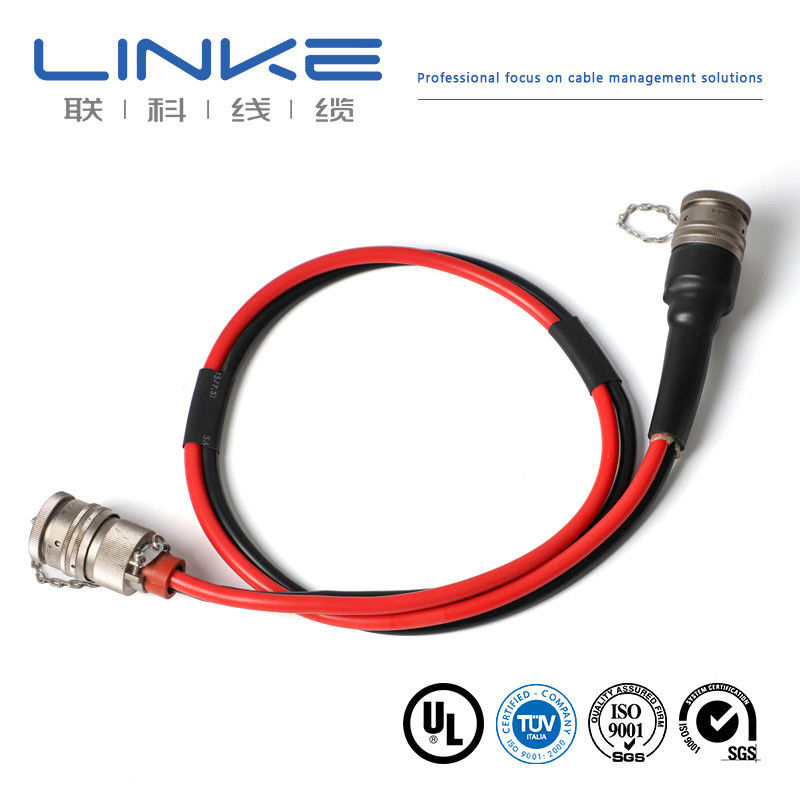

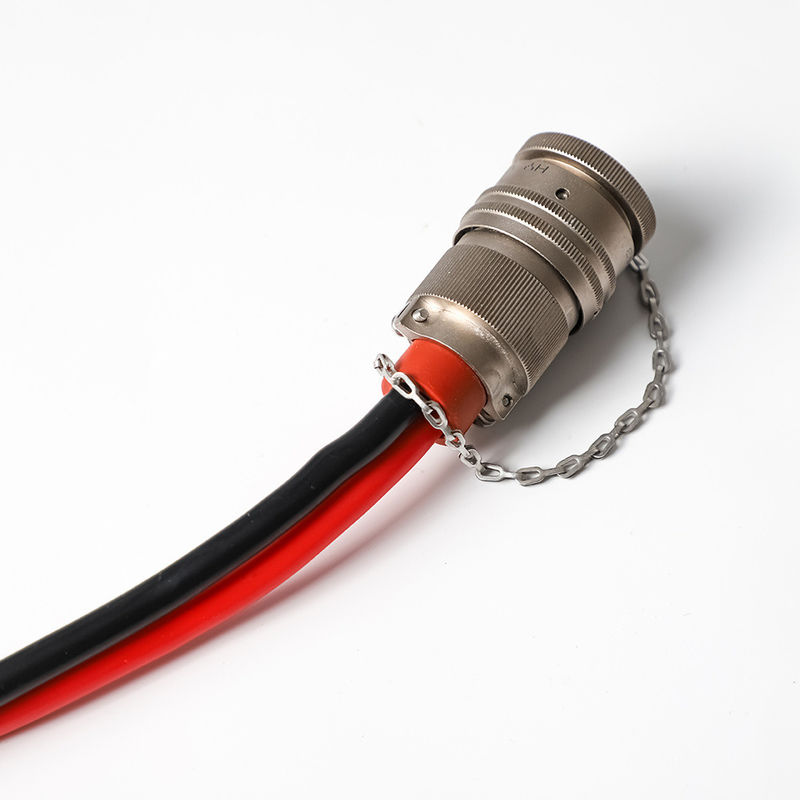

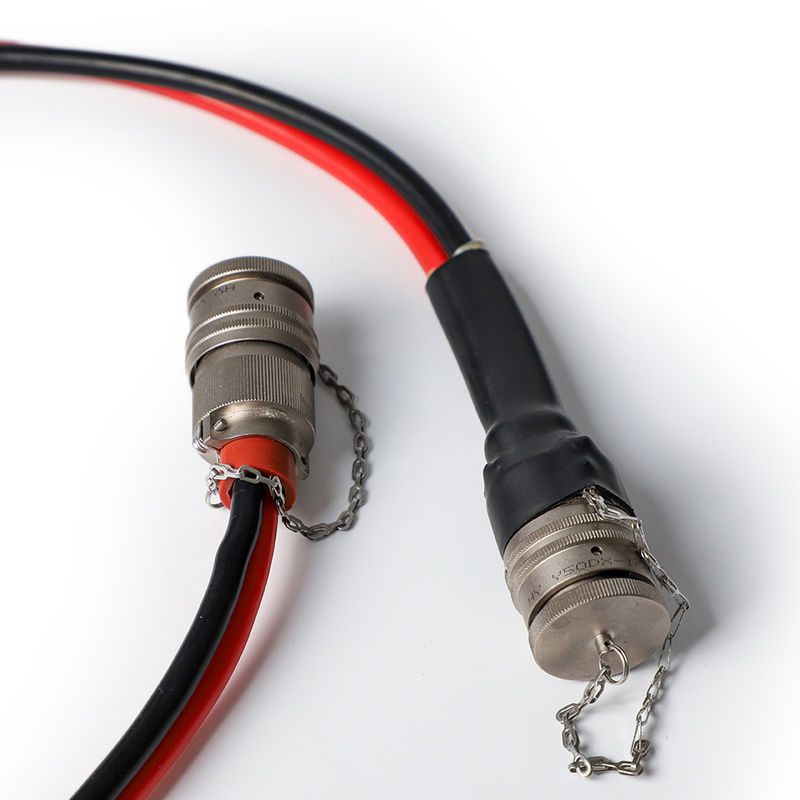

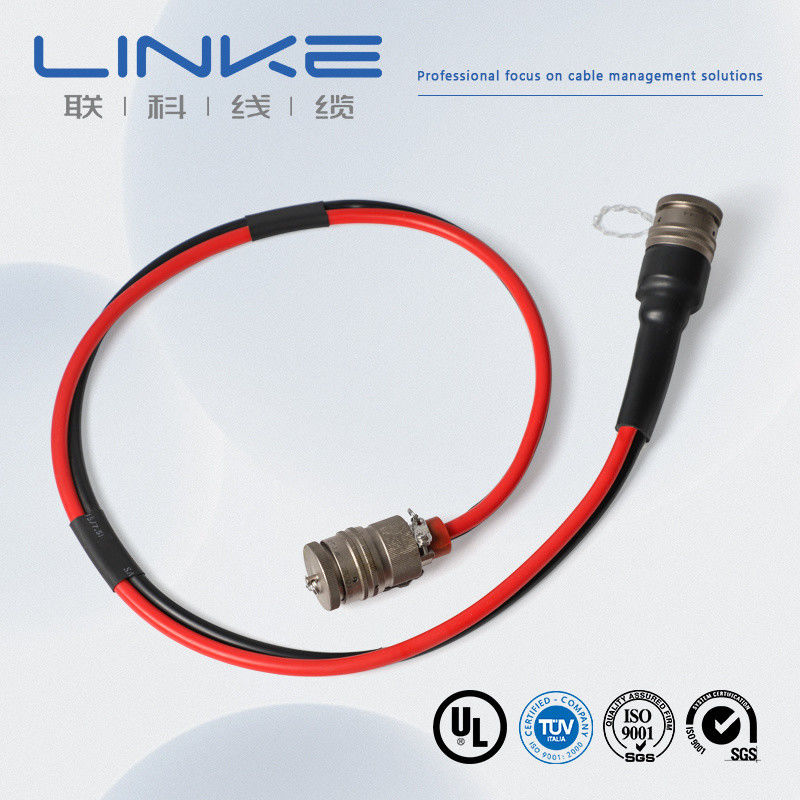

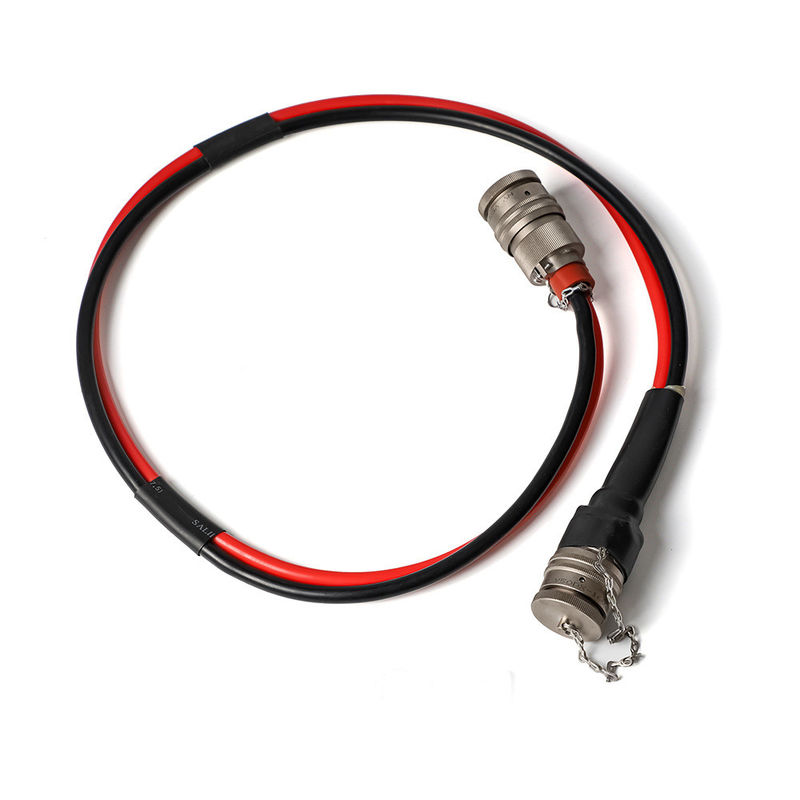

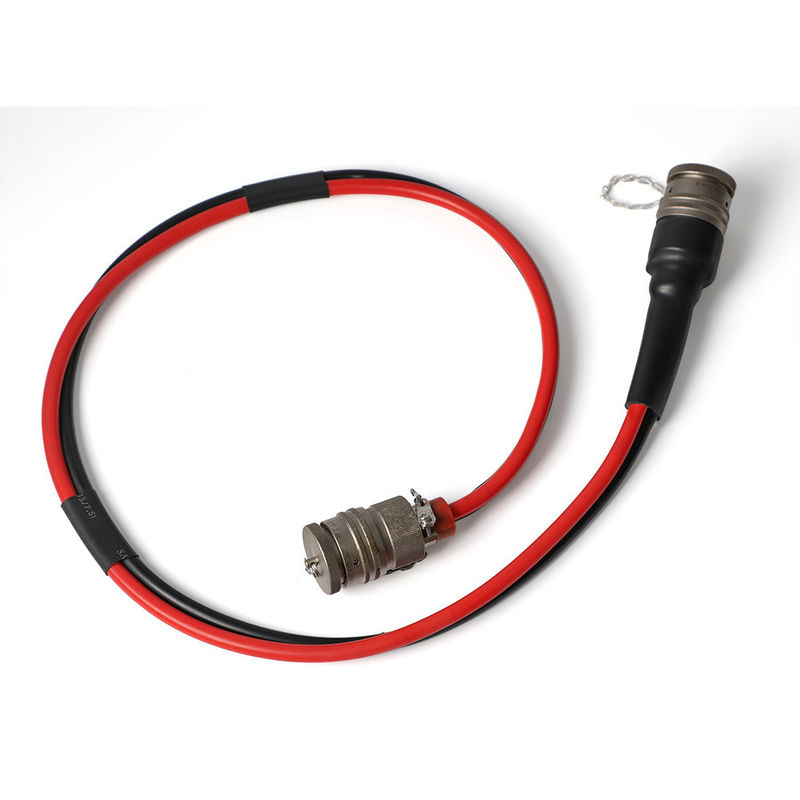

EV Flexible Cable 1500V Battery Wiring Harness with UL Certificate Close-up view of EV Flexible Cable 1500V Battery Wiring Harness
IEC 62196-2およびSAE J1772規格に準拠したEVフレキシブルケーブル
ブランド LINKE 断面積(mm²) 0.01-500mm²
ワイヤーゲージ(AWG) [例: 24AWG, 28AWG] 導体 錫メッキ銅/裸銅、顧客の要求に基づく
絶縁材 PVC/TPU/シリコーンゴム/PE/PP/XLPE/ナイロン/その他 ジャケット材質 [PVC/PU/ゴム/編組/など]
認証 RoHS/REACH/UL/CE/IP68/など カスタム長 [例: 1m, 3ft, 5m ±5%公差]
ケーブルタイプ [医療/電源/オーディオ/同軸/電気/自動車/エネルギー貯蔵//など] シールド [シールド/非シールド/編組シールド]
インピーダンス [例: 75Ω(同軸ケーブルの場合)] 印刷/ロゴ [テキスト/ラベル/ロゴ、最大20文字]
曲げ半径 [例: ケーブル径の≥5倍] 定格電流 [例: 5A]
定格電圧 [例: 30V AC/DC] コネクタ材質 [金メッキ/ニッケルメッキ/真鍮/など]
コネクタ [例: USB Type-C, 3.5mm ジャック, RJ45] ジャケット XLPEまたはPEまたはPVCゴム
納期 注文確定後7~14日 色 [黒/白/赤/カスタムパントン/など]
温度 マイナス70℃~350℃(-70℃~350℃) パッケージ ロール/箱/プレート/カスタム
サポートサービス 複数列 {3}{l}カスタムケーブル、精密切断、圧着、ラグの取り付け(材質を指定、例:銅/ニッケルメッキ)を含むエンドツーエンドソリューション

IEC 62196-2およびSAE J1772規格に準拠したEVフレキシブルケーブル

独立研究所・完全な試験設備・完全な品質管理

当社は、優れた品質と信頼性の高いパフォーマンスを確保するために、すべての製品を厳格な基準でテストしています。



番号

試験項目

試験条件

試験要件

試験データ

結果

1

構造検査

1. ワイヤサイズ表に準拠2. 最小厚さ ≥ 平均厚さの80%

ワイヤサイズ表に準拠

試験記録を参照

合格

2

熱衝撃

指定サイズの鉄棒にサンプルを巻き付け、指定温度のエイジングオーブンに1時間入れ、サンプルを室温で少なくとも30分間冷却してから、サンプルを観察する

サンプル表面にひび割れがないこと

ひび割れなし

合格

3

熱変形

1. サンプル厚さを測定する(測定位置をマーク)2. サンプルと試験治具をエイジングオーブンに入れ、指定温度で1時間予熱する3. サンプルを試験治具の圧力コラムの下に1時間置く4. 同じ位置でサンプル厚さを再測定する

1. サンプルは圧力コラムで割れたり、導体が露出したりしないこと2. 厚さ減少 ≤ 50%

試験記録を参照

合格

4

FT2

標準的な炎を125mmの高さで一度適用する

1. 炎は長さに沿って伝播しないこと2. 炎は近くの可燃性材料に広がらないこと

試験記録を参照

合格

5

エイジング

1. 長さ200mmの被覆を5本取る2. サンプルを158℃のエイジングオーブンに168時間入れる3. サンプルを取り出した後、室温23±5℃で16時間置き、その後伸びと引張強度を試験する

1. エイジング前の伸び ≥ 300%、エイジング後の伸び ≥ エイジング前の80%2. エイジング前の引張強度 > 1.41kg/mm²、エイジング後の引張強度 ≥ エイジング前の80%

試験記録を参照

合格

6

冷間曲げ

サンプルを指定温度の低温ボックスに4時間保管し、指定サイズの鉄棒に指定回数巻き付ける。低温ボックスから取り出した後30秒以内に巻き付けを完了する

サンプル表面にひび割れがないこと

ひび割れなし

合格

7

導体抵抗

DC抵抗計で1メートルのコア導体の抵抗を測定する

20℃で、8AWGの抵抗 ≤ 2.23Ω/km

試験記録を参照

合格

リンケケーブルテクノロジー(東莞)有限公司は、ケーブル・ワイヤー、特に様々な産業の顧客に専門的なソリューションを提供することに注力しています。これには以下が含まれます:

ヒューマノイドロボットケーブル、

AI電源ケーブル/データケーブル、



半導体ケーブル/産業用自動化ケーブル、

センサーケーブル、

新エネルギーケーブル、

医療美容ワイヤー、

ULワイヤーケーブル、

リンケケーブルは、多様な顧客ニーズをサポートする多様な製品開発能力と技術能力を備えています。以下の製品認証を取得しています:UL 758

、



CCC

、(、(、(ISO 9001-2015(全製品

); ISO 13485(EV充電ケーブル)、シリコーンケーブル(

EV充電ケーブル) メーカー情報ワイヤーおよびケーブルメーカーであるリンケケーブルテクノロジー株式会社は、中国の大手ケーブルサプライヤーであり、ワイヤーおよびケーブルの研究開発、製造、マーケティングにおいて10年以上の経験を持っています。当社は以下を専門としています:EV充電ケーブル医療用ケーブルシリコーンケーブル



自動車用ケーブル

カスタムケーブルソリューション

  • 当社の認証
  • 当社の製品は以下の国際規格に準拠しています:
  • UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (単芯、熱可塑性絶縁)
  • UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
  • UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001およびISO13485、TS16949
CNR - 家電配線材料
押出PVC絶縁単芯、定格105℃、1000V、クラスI、グループA、B、またはAB、FT1および/またはFT2
押出PVC非一体型被覆ケーブル、定格105℃、1000V、クラスI、クラスまたはクラスI/II、グループA、B、またはAB、FT1および/またはFT2
押出TPU非一体型被覆ケーブル、定格80℃、300V、クラスI、クラスまたはクラスI/II、グループA、B、またはAB、FT1および/またはFT2

よくある質問
1. あなたは製造業者ですか、それとも商社ですか?
当社はプロの製造業者です。最初から最後までお客様のご注文を管理できます。ぜひご訪問ください。深センでお迎えします。
2. 品質をテストするためにサンプルを入手するにはどうすればよいですか?
サンプルは無料です。新規のお客様は、宅配便の費用を負担していただく必要があります。
3. 最低注文数量は?
通常100mです。ただし、ケーブルは非常に重いです。高額な送料を避けるために、適切な数量を注文することをお勧めします。海上輸送が最良の選択肢です。
