起源の場所:
広東,中国
ブランド名:
Linke
証明:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

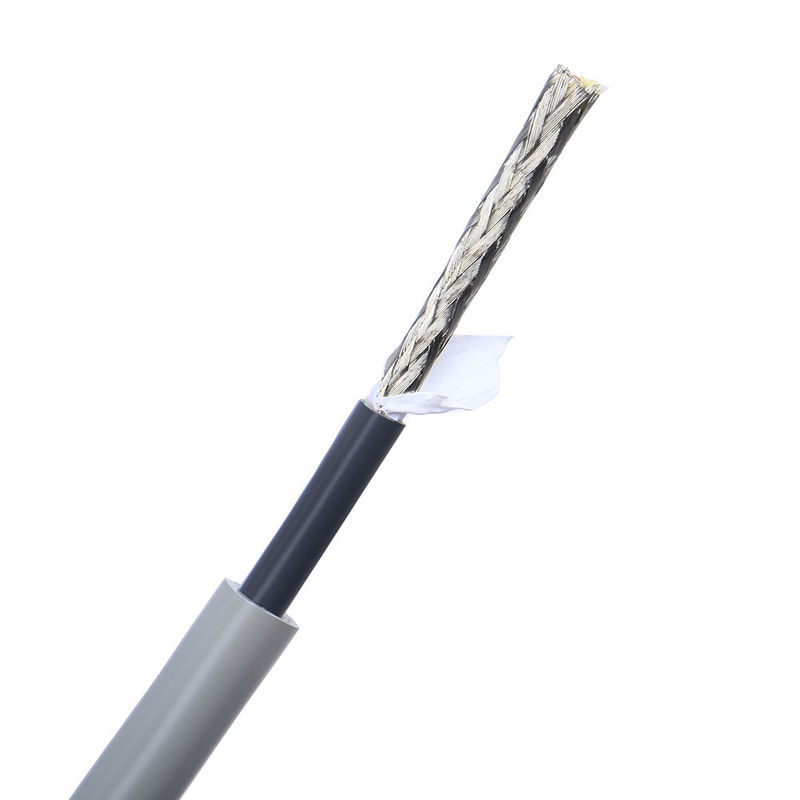

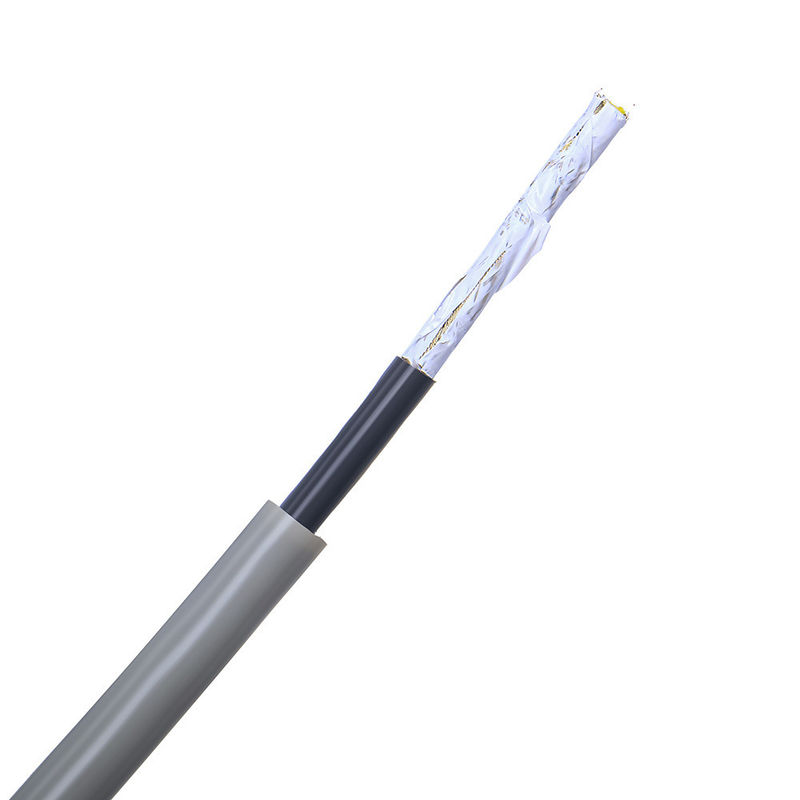

16 AWG 1 ペア熱電対ソリッド KX PVC ホイルシールド PVC ジャケット電力制限トレイケーブル計器トレイケーブル
熱電対補償ケーブルは、次の用途に使用されるため、計装ケーブルとも呼ばれます。
プロセス温度測定。構造はペア計装ケーブルと似ていますが、導体が異なります。
素材が違います。熱電対はプロセスで温度を感知するために使用され、高温計に接続されます
表示と制御用。熱電対とパイロメーターは熱電対の延長により電気的に導通します
ケーブル/熱電対補償ケーブル。これらの熱電対ケーブルに使用される導体は、
温度の検出に使用される熱電対と同様の熱電 (emf) 特性を持っています。
当社の工場では主に熱電対用補償線 KX,,EX,JX,TX,SC/RC,KCA,KCB を製造しています。
温度測定器やケーブルに使用されています。当社の熱電対補償製品はすべて
GB/T 4990-2010「熱電対用の延長および補償ケーブルの合金ワイヤ」に準拠して製造
(中国国家標準)、および IEC584-3「熱電対部 3 補償線」(国際標準)。
コンプの代表者。ワイヤ: 熱電対コード + C/X 、例: SC、KX
X: エクステンションの略で、補償ワイヤの合金が熱電対の合金と同じであることを意味します。
C: Compensation の略で、補償ワイヤの合金が特定の温度範囲で熱電対の合金と同様の特性を持つことを意味します。
| 熱電対コード | コンプ。タイプ | コンプ。ワイヤー名 | ポジティブ | ネガティブ | ||
| 名前 | コード | 名前 | コード | |||
| S | SC | 銅コンスタンタン 0.6 | 銅 | SPC | コンスタンタン 0.6 | SNC |
| R | ラジコン | 銅コンスタンタン 0.6 | 銅 | RPC | コンスタンタン 0.6 | RNC |
| K | KCA | 鉄コンスタンタン22 | 鉄 | KPCA | コンスタンタン22 | KNCA |
| K | KCB | 銅コンスタンタン 40 | 銅 | KPCB | コンスタンタン40 | KNCB |
| K | KX | クロメル10-NiSi3 | クロメル10 | KPX | NiSi3 | KNX |
| N | ノースカロライナ州 | 鉄コンスタンタン 18 | 鉄 | NPC | コンスタンタン 18 | NNC |
| N | NX | NiCr14Si-NiSi4Mg | NiCr14Si | NPX | NiSi4Mg | NNX |
| E | 元 | NiCr10-コンスタンタン45 | NiCr10 | EPX | コンスタンタン45 | ENX |
| J | JX | 鉄コンスタンタン 45 | 鉄 | JPX | コンスタンタン 45 | JNX |
| T | テキサス州 | 銅コンスタンタン 45 | 銅 | TPX | コンスタンタン 45 | TNX |
1.化学薬品C面構え
| 材料 | 化学成分(%) | ||||
| ニ | Cr | シ | ん | アル | |
| KP(クロメル) | 90 | 10 | |||
| KN(アルメル) | 95 | 1-2 | 0.5～1.5 | 1-1.5 | |
2.物理的性質および機械的特性
|
材料 |
密度(g/cm3) |
融点(℃) |
引張強さ(Mpa) |
体積抵抗率(μΩ・cm) |
伸び率(%) |
| KP(クロメル) | 8.5 | 1427 | >490 | 70.6(20℃) | >10 |
| KN(アルメル) | 8.6 | 1399 | >390 | 29.4(20℃) | >15 |
3.異なる温度でのEMF値の範囲
| 材料 | EMF値 Vs Pt(μV) | |||||
| 100℃ | 200℃ | 300℃ | 400℃ | 500℃ | 600℃ | |
| KP(クロメル) | 2816~2896 | 5938~6018 | 9298~9378 | 12729~12821 | 16156~16266 | 19532~19676 |
| KN(アルメル) | 1218~1262 | 2140~2180 | 2849~2893 | 3600~3644 | 4403~4463 | 5271~5331 |
| EMF値 Vs Pt(μV) | ||||
| 700℃ | 800℃ | 900℃ | 1000℃ | 1100℃ |
| 22845~22999 | 26064~26246 | 29223~29411 | 32313~32525 | 35336~35548 |
| 6167~6247 | 7080~7160 | 7959~8059 | 8807~8907 | 9617~9737 |
タイプ K 延長ケーブル クロメル / アルメル材質 FEP 絶縁
仕様
1.スタイル:延長ワイヤー
2.熱電対銅線
熱電対銅線の分類
1. 熱電対レベル (高温レベル)。このタイプの熱電対ワイヤは主に熱電対に適しています
K型、J型、E型、T型、N型、L型、その他高温検知器、温度センサーなど
2. 補償線レベル（低温レベル）。このタイプの熱電対ワイヤは主に補償に適しています。
S、R、B、K、E、J、T、N、Lタイプの各種熱電対のケーブルや延長線、加熱ケーブル、制御ケーブルなど。
熱電対の種類とインデックス
熱電対の種類とインデックス |
||
バラエティ |
タイプ |
測定範囲(℃) |
NiCr-NiSi |
K |
-200～1300 |
NiCr-CuNi |
E |
-200-900 |
Fe-CuNi |
J |
-40-750 |
Cu-CuNi |
T |
-200-350 |
NiCrSi-NiSi |
N |
-200～1300 |
| NiCr-AuFe0.07 | NiCr-AuFe0.07 | -270-0 |
３．ガラス繊維絶縁熱電対線の寸法と許容差
寸法・公差 mm ) : 4.0+-0.25
熱電対ワイヤのカラーコードと初期校正許容差:
| 熱電対の種類 | ANSIカラーコード | 初期校正許容差 | ||||
| ワイヤー合金 | 較正 | +/- 導体 |
ジャケット | 温度範囲 | 標準 限界 |
特別 限界 |
| クロメル(+) vs. アルメル(-) |
K | 黄/赤 | 茶色 | -200℃～-110℃ -110℃～0℃ 0℃～+285℃ 285℃～+1250℃ |
±2% ±2.2℃ ±2.2℃ ±.75% |
±1.1℃ ±.4% |
延長ワイヤーのカラーコードと初期校正許容差:
| エクステンションタイプ | ANSIカラーコード | 初期校正許容差 | ||||
| ワイヤー合金 | 較正 | +/- 導体 |
ジャケット | 温度範囲 | 標準 限界 |
特別 限界 |
| 鉄(+) vs. コンスタンタン(-) | JX | 白/赤 | 黒 | 0℃～+200℃ | ±2.2℃ | ±1.1℃ |
| クロメル (+) vs. アルメル (-) | KX | 黄/赤 | 黄色 | 0℃～+200℃ | ±2.2℃ | ±1.1℃ |
| 銅(+) vs. コンスタンタン(-) | テキサス州 | 青/赤 | 青 | -60℃～+100℃ | ±1.1℃ | ±.5℃ |
| クロメル(+) vs. コンスタンタン(-) | 元 | パープル/レッド | 紫 | 0℃～+200℃ | ±1.7℃ | ±1.1℃ |
PVC-PVC の物理的特性:
| 特徴 | 絶縁 | ジャケット |
| 耐摩耗性 | 良い | 良い |
| カットスルー抵抗 | 良い | 良い |
| 耐湿性 | 素晴らしい | 素晴らしい |
| 耐はんだごて性 | 貧しい | 貧しい |
| 使用温度 |
105℃連続 150℃シングル |
105℃連続 150℃シングル |
| 燃焼試験 | 自己消火性 | 自己消火性 |
| ブランド | リンケ | 断面積 (mm²) | 0.01～500mm² |
| ワイヤーゲージ(AWG) | [例：24AWG、28AWG] | 導体 | クライアントの要件に基づく錫メッキ銅/裸銅 |
| 断熱材 | PVC/TPU/シリコーンゴム/PE/PP/XLPE/ナイロン/他 | ジャケット素材 | 【PVC/PU/ラバー/ブレード/他】 |
| 認証 | RoHS/REACH/UL/CE/IP68/など | カスタム長さ | [例: 1m、3ft、5m ±5% 許容差] |
| ケーブルの種類 | [医療/電力/オーディオ/同軸/電気/自動車/エネルギー貯蔵//など] | シールド | 【シールドあり/シールドなし/ブレイドシールド】 |
| インピーダンス | [例：75Ω(同軸ケーブルの場合)] | 印刷・ロゴ | [テキスト/ラベル/ロゴ、最大。 20文字】 |
| 曲げ半径 | [例：ケーブル直径の 5 倍以上] | 電流定格 | [例：5A] |
| 定格電圧 | [例: AC/DC30V] | コネクタの材質 | 【金メッキ/ニッケルメッキ/真鍮/他】 |
| コネクタ | [例: USB Type-C、3.5mm ジャック、RJ45] | ジャケット | XLPE または PE または PVC ゴム |
| 納期 | 注文確認後7-14日 | 色 | [ブラック/ホワイト/レッド/カスタムパントン/etc] |
| 温度 | マイナス-70℃～350℃(-70℃～350℃) | パッケージ | ロール/ボックス/プレート/カスタム |
| サポートサービス | カスタムケーブル、精密な切断、圧着、ラグの取り付けを含むエンドツーエンドのソリューション (材質を指定、例: 銅/ニッケルメッキ) | ||
ワイヤーおよびケーブルのメーカーである Linke Cable Technology Co., Ltd は、中国の大手ケーブル サプライヤーです。過去10年以上にわたり、
Linke Cable はワイヤーとケーブルの研究開発、生産、マーケティングに注力してきました。 Linkeはさまざまなケーブルとカスタムを提供します
世界中のケーブルソリューションを提供します。当社はEV充電ケーブル、医療用ケーブル、シリコンケーブル、スプリングケーブル、
編組ケーブル、トウローブケーブル、ULワイヤ、自動車用ケーブルなど
Linke ケーブルでは、より優れたケーブルを市場に投入するためのより良い方法があると信じています。私たちはエンジニア間のアプローチを採用しています
顧客のためにより良いケーブルを開発し、生活の質を向上させること。
当社の認定:
当社の製品は次の国際規格を満たしています。
UL1007、UL1185、UL1672、UL10070、UL10483、UL1015、UL1569、UL10012、UL10269（単導体、熱可塑性絶縁体）
UL2095、UL2129、UL2468、UL2586、UL2725、UL20233、UL20280、UL20963、UL2103、UL2463、UL2517、UL2587
UL2835、UL20276、UL20549、UL21198、2104、UL2464、UL2576、UL2661、UL2919、UL20279、UL20886、UL21664
ISO9001およびISO13485、TS16949
CNR - 家電配線材料
押出PVC絶縁シングル、定格105℃、1000V、クラスI、グループA、B、またはAB、FT1および/またはFT2
押出PVC非一体型ジャケットケーブル、定格105°C、1000V、クラスI、クラスまたはクラスI/II、グループA、B、またはAB、FT1および/またはFT2
押出成形 TPU 非一体型ジャケット ケーブル、定格 80°C、300V、クラス I、クラスまたはクラス I/II、グループ A、B、または AB、FT1 および/または FT2
1. ああなたですか メーカーか商社か？
当社は専門メーカーです。最初から最後までご注文を管理できます。
ようこそお越しくださいました。深センまでお迎えに上がります。
2. 品質をテストするためのサンプルを入手するにはどうすればよいですか?
サンプルは無料です。新規のお客様は宅配便の送料をご負担いただくことになります。
3. 最小注文数量はいくらですか?
通常は100mです。ただし、ケーブルは非常に重いです。
高額な運賃を避けるために、適切な数量を注文した方がよいでしょう。
海上輸送が最良の選択肢です。
4. 割引は受けられますか?
それはあなたの量に応じて、私たちは割引を行うことができ、運賃に余裕があります。ぜひご連絡ください。
5. 御社はOEM生産を受け入れますか?
はい、あなたの会社名を印刷できます。あなたの会社を宣伝するための品質カードもカスタマイズできます。
問い合わせを直接私たちに送ってください.
