起源の場所:
広東,中国
ブランド名:
Linke
証明:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

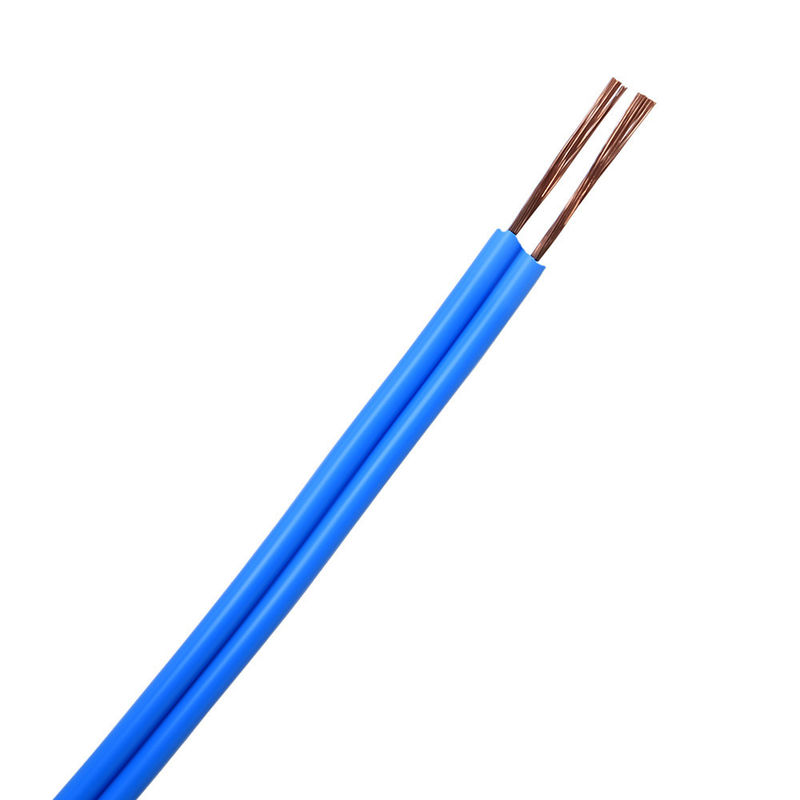

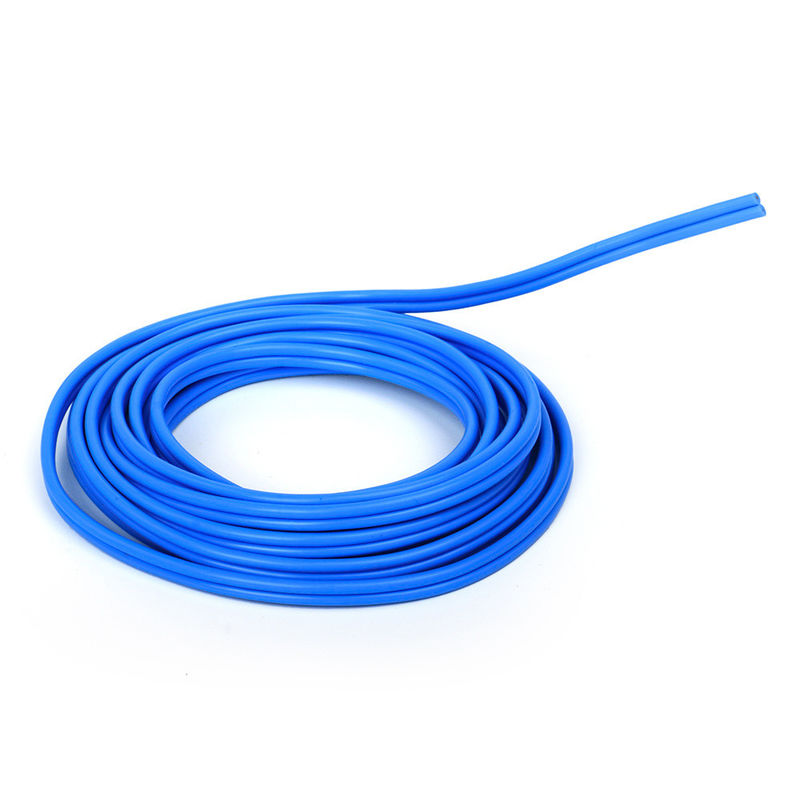

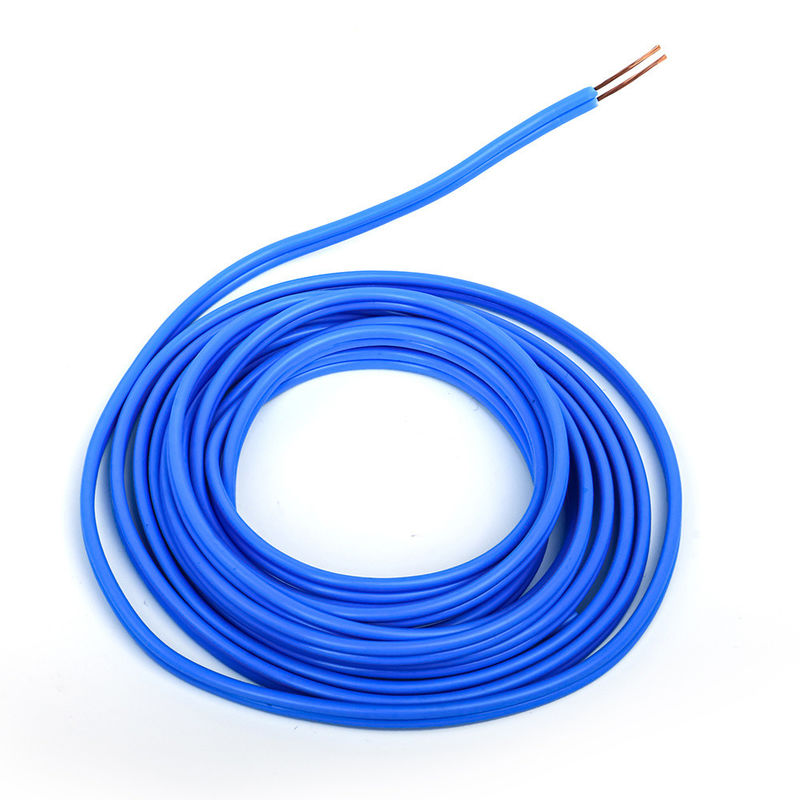

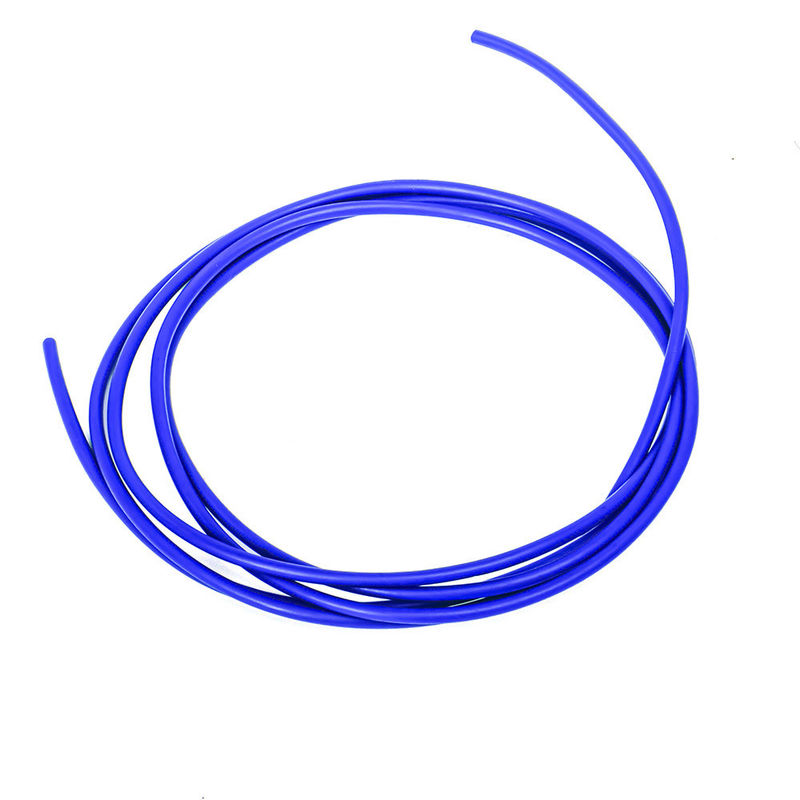

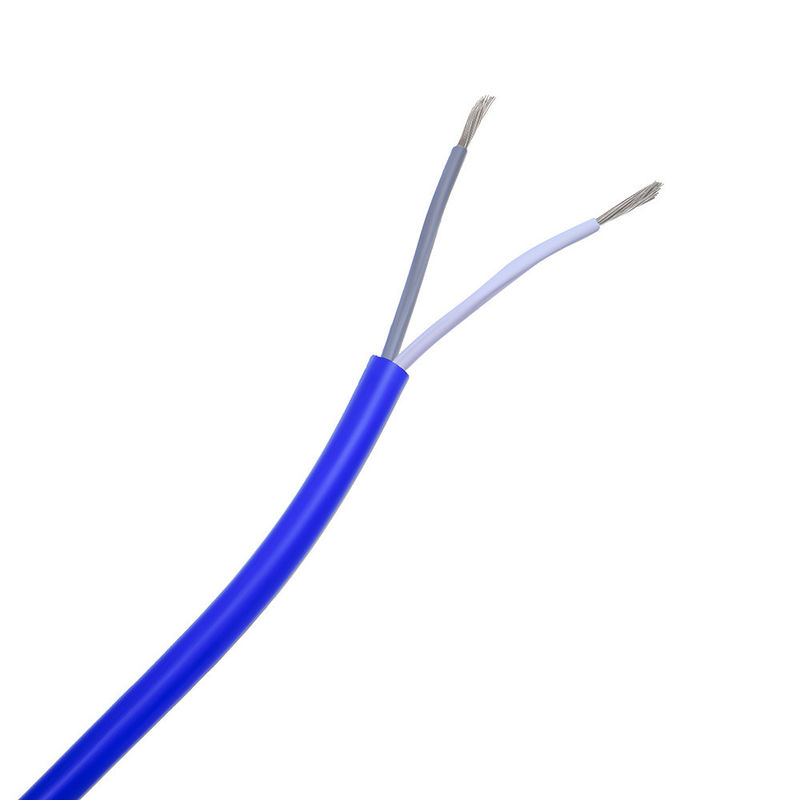

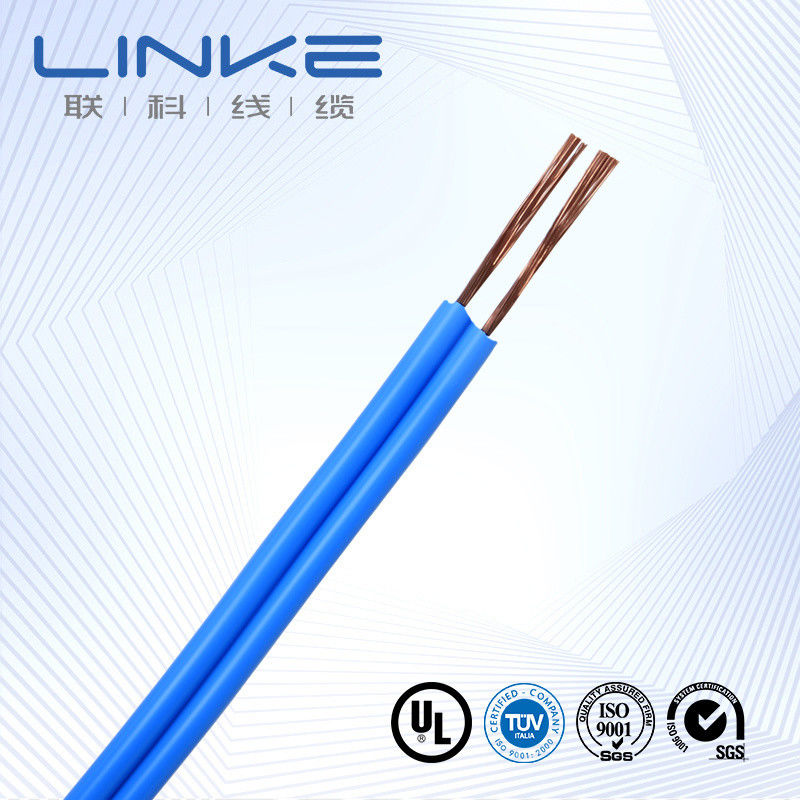

16AWG-30AWG XLPE ジャケット消火器システム用接続ワイヤー銅心設計
製品仕様
| AWG | コードのNO | 絶縁体厚さ(mm) | 外厚(mm) | パッキン(m/r) |
|---|---|---|---|---|
| 30 | 7/0.1 | 0.41 | 1.10 | 610 |
| 28 | 7/0.127 | 0.41 | 1.20 | 610 |
| 26 | 7/0.16 | 0.41 | 1.30 | 610 |
| 24 | 11/0.16 | 0.41 | 1.40 | 610 |
| 22 | 17/0.16 | 0.41 | 1.60 | 610 |
| 20 | 21/0.178 | 0.41 | 1.80 | 610 |
| 18 | 34/0.178 | 0.41 | 2.10 | 610 |
| 16 | 26/0.254 | 0.41 | 2.40 | 610 |
| 28 | 1/0.32 | 0.41 | 1.15 | 610 |
| 26 | 1/0.404 | 0.41 | 1.25 | 610 |
| 24 | 1/0.511 | 0.41 | 1.35 | 610 |
| 22 | 1/0.643 | 0.41 | 1.50 | 610 |
| 20 | 1/0.813 | 0.41 | 1.65 | 610 |
| 18 | 1/1.024 | 0.41 | 1.85 | 610 |
主な特長
| ブランド | リンケ | 断面積 (mm²) | 0.01～500mm² |
| ワイヤーゲージ(AWG) | [例：24AWG、28AWG] | 導体 | クライアントの要件に基づく錫メッキ銅/裸銅 |
| 断熱材 | PVC/TPU/シリコーンゴム/PE/PP/XLPE/ナイロン/他 | ジャケット素材 | 【PVC/PU/ラバー/ブレード/他】 |
| 認証 | RoHS/REACH/UL/CE/IP68/など | カスタム長さ | [例: 1m、3ft、5m ±5% 許容差] |
| ケーブルの種類 | [医療/電力/オーディオ/同軸/電気/自動車/エネルギー貯蔵//など] | シールド | 【シールドあり/シールドなし/ブレイドシールド】 |
| インピーダンス | [例：75Ω(同軸ケーブルの場合)] | 印刷・ロゴ | [テキスト/ラベル/ロゴ、最大。 20文字】 |
| 曲げ半径 | [例：ケーブル直径の 5 倍以上] | 電流定格 | [例：5A] |
| 定格電圧 | [例: AC/DC30V] | コネクタの材質 | 【金メッキ/ニッケルメッキ/真鍮/他】 |
| コネクタ | [例: USB Type-C、3.5mm ジャック、RJ45] | ジャケット | XLPE または PE または PVC ゴム |
| 納期 | 注文確認後7-14日 | 色 | [ブラック/ホワイト/レッド/カスタムパントン/etc] |
| 温度 | マイナス-70℃～350℃(-70℃～350℃) | パッケージ | ロール/ボックス/プレート/カスタム |
| サポートサービス | カスタムケーブル、精密な切断、圧着、ラグの取り付けを含むエンドツーエンドのソリューション (銅/ニッケルメッキなどの材質を指定) | ||
独立した研究所 • 完全な試験装置 • 完全な品質管理
優れた品質と信頼できる性能を保証するために、厳格な基準に従ってすべての製品をテストします。
| いいえ。 | テスト項目 | 試験条件 | テスト要件 | テストデータ | 結果 |
|---|---|---|---|---|---|
| 1 | 構造検査 | 1. 電線サイズ表2に従ってください。最小厚さ ≥ 平均厚さの 80% | ワイヤーサイズ表に準拠 | テスト記録を参照 | 合格 |
| 2 | 熱衝撃 | サンプルを規定サイズの鉄棒に巻き付け、規定温度のエージングオーブンに1時間入れ、室温まで30分以上冷却し、サンプルを観察します。 | サンプル表面にクラックなし | 亀裂なし | 合格 |
| 3 | 熱変形 | 1. サンプルの厚さを測定します（測定位置にマークを付けます）2.サンプルとテスト治具をエージングオーブンに置き、指定された温度で 1 時間予熱します3。サンプルを試験治具の圧力カラムの下に 1 時間置きます4。同じ位置でサンプルの厚さを再測定する | 1. サンプルは圧力カラムによって割れたり、導体が露出したりしてはなりません2。厚さの減少 ≤ 50% | テスト記録を参照 | 合格 |
| 4 | FT2 | 高さ125mmで標準炎を1回照射 | 1. 炎はその長さに沿って伝播してはならない2。炎が近くの可燃物に燃え移らないようにしてください | テスト記録を参照 | 合格 |
| 5 | エージング | 1. 長さ 200 mm のシースを 5 つのセクションに切り取ります2。試験片を 158℃のエージングオーブンに 168 時間入れます3。試験片を取り出した後、室温23±5℃に16時間放置し、破断伸びと引張強さを試験します。 | 1. 時効前の伸び ≥ 300%、時効後の伸び ≥ 80% 時効前の伸び 2.時効前の引張強さ > 1.41kg/mm²、時効後の引張強さ ≥ 時効前の引張強さの 80% | テスト記録を参照 | 合格 |
| 6 | コールドベンド | サンプルを低温箱に入れて規定の温度で4時間保管し、サンプルを規定のサイズの鉄棒に規定の回転数で巻き付け、低温ボックスから取り出した後30秒以内に巻き取りを完了する | サンプル表面にクラックなし | 亀裂なし | 合格 |
| 7 | 導体抵抗 | 直流抵抗計で1メートルの中心導体の抵抗を測定する | 20℃において、8AWGの抵抗値 ≤ 2.23Ω/km | テスト記録を参照 | 合格 |
Linke Cable Technology (DongGuan) Co. Ltd. は研究開発と
Cable&Wire に専門的なソリューションを提供します。特に、
さまざまな業界の顧客。以下が含まれます。
人型ロボットケーブル、
AI電源ケーブル/データケーブル、
半導体ケーブル/産業用自動ケーブル、
センサーケーブル、
新エネルギーケーブル、
医療美容ワイヤー、
ULワイヤーケーブル、
Linke Cableは多様な製品開発力と技術力で多様化するニーズに対応します。
顧客のニーズ。当社は次の製品認証を取得しています:UL 758、CCC、RoHs、REACH、CE。私たちは
以下の品質マネジメントシステムを取得しています:ISO 9001-2015(全製品); ISO13485
(医療機器および器具)、IATF 16949(自動車産業)
会社概要
ワイヤーおよびケーブルのメーカーである Linke Cable Technology Co., Ltd は、中国の大手ケーブル サプライヤーです。過去 10 年以上にわたり、Linke Cable はワイヤとケーブルの研究開発、生産、マーケティングに注力してきました。 Linke は、世界中にさまざまなケーブルとカスタム ケーブル ソリューションを提供しています。当社はEV充電ケーブル、医療用ケーブル、シリコーンケーブル、スプリングケーブル、編組ケーブル、トウローブケーブル、ULワイヤ、自動車用ケーブルなどを専門としています。
Linke ケーブルでは、より優れたケーブルを市場に投入するためのより良い方法があると信じています。当社はエンジニア間のアプローチを採用して、お客様のためにより良いケーブルを開発し、生活の質を向上させます。
私たちの認証
UL1007、UL1185、UL1672、UL10070、UL10483、UL1015、UL1569、UL10012、UL10269（単導体、熱可塑性絶縁）、UL2095、UL2129、UL2468、UL2586、UL2725、 UL20233、UL20280、UL20963、UL2103、UL2463、UL2517、UL2587、UL2835、UL20276、UL20549、UL21198、2104、UL2464、UL2576、UL2661、UL2919、 UL20279、UL20886、UL21664、ISO9001およびISO13485、TS16949
CNR- アプライアンス配線材料、押出 PVC 絶縁シングル、定格 105 °C、1000 V、クラス I、グループ A、B、または AB、FT1 および/または FT2。押出 PVC 非一体型ジャケット ケーブル、定格 105 インチ、1000 V、クラス I、クラスまたはクラス I/II、グループ A、B、または AB、FT1 および/または FT2。押出 TPU 非一体型ジャケット ケーブル、定格 80 インチ、300 V、クラス I、クラスまたはクラス I/II、グループ A、B、または AB、FT1 および/または FT2
