電気自動車用シールドされた高電圧ケーブル

腐食耐性のある銅電導ケーブル

フライB自動車用ケーブル

銅導線自動車用ワイヤケーブル

起源の場所:

広東,中国

ブランド名:

linkecable

証明:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

連絡ください

引金を求めてください

製品詳細

型番:

FLRY-B

導体材質:

銅

シース材料:

PVC

断熱材:

Xlpvc

材料の形状:

丸いワイヤー

アプリケーションの範囲:

マルチメディア,DVDプレーヤー,スピーカー,マイク

電圧:

60V DC/25V AC

リードタイム:

7-15日

タイプ:

絶縁されています

導体の種類:

より線

アプリケーション:

の地下熱すること頭上式

カスタマイズ:

利用可能

送料:

送料と推定配送時間について。

返品＆払い戻し:

製品を受け取ってから最大30日後の払い戻しを申請できます。

コア:

複数

導体材質:

銅/錫メッキ銅

外部材料:

パーソナライズ:PVC、PE、LSFOH、シリコンゴム

絶縁材料:

パーソナライズ:PVC、PE、XLPE、EPR、SIR

仕様:

0.1-450mm²

定格電圧:

300-600V

定格温度:

-60±200°C

色:

カスタマイズ

ハイライト:

腐食耐性のある銅電導ケーブル

フライB自動車用ケーブル

銅導線自動車用ワイヤケーブル

支払及び船積みの言葉

最小注文数量

1000m

価格

交渉可能

パッケージの詳細

条件に従って

受渡し時間

7~15 日

支払条件

預金 30% そして最終支払いの70%を受け取った後に船

供給の能力

50000M/DAY

高温耐性と腐食耐性のあるカスタムワイヤハーネスと自動車ワイヤケーブル

お問い合わせ

ビデオ

UL2464 シリコン自動車ケーブル

お問い合わせ

ビデオ

1.5mm 2.5mm 4mm 6mm カボエレクトリックマルチヌクレオフレキシブルレンドロ 3 フィアエレクトリックアイソラドエム PVC Rvv

お問い合わせ

ビデオ

14AWG GXL 自動車用ワイヤ車両用ワイヤリングハーネスのためのPVC保温と耐熱性

お問い合わせ

連絡ください

86-0769-81776230

86-18665106395

sales@linkecable.com

今連絡してください

製品の説明

電気自動車用高低電圧ケーブル - 遮蔽された高電圧シリコンケーブルと遮蔽されていない高電圧シリコンケーブル

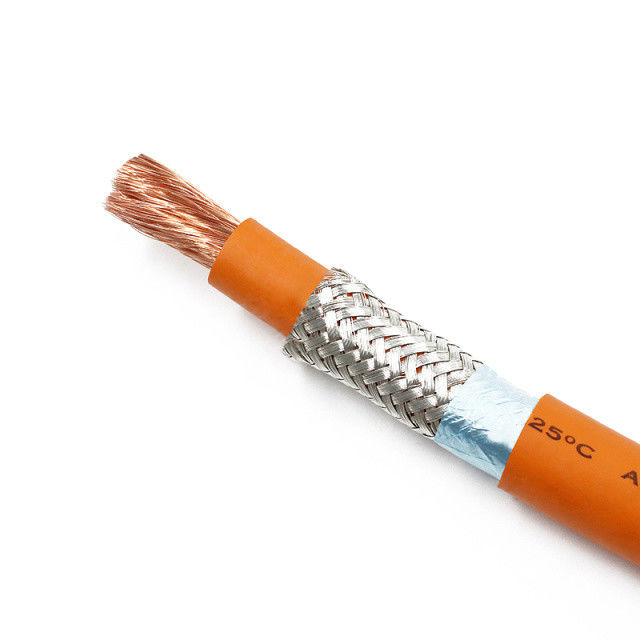

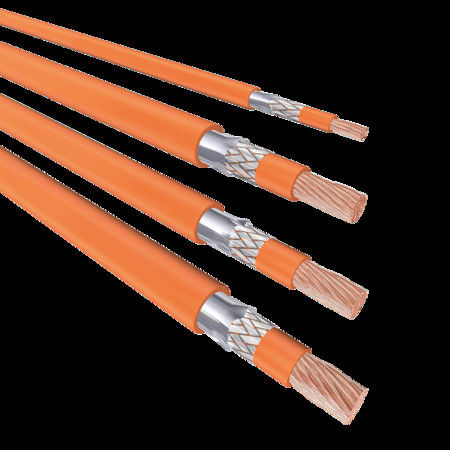

XLPE シールドされた高電圧銅コアケーブル

製品構造

導体:赤銅/缶詰銅
テープ:ポリエステルテープ/アルミホイル
毛糸: 缶詰銅
隔熱/蓋:XLPE/XLPO (オレンジ色)

特徴

指定温度: -40°C~125°C/150°C
定数電圧:AC/DC:600/900V,1000/1500V
短期間老化: 240h (QC/T 1037 に準拠する)
長期老化: 3000h (QC/T 1037 に準拠する)
抵抗電圧:2.1kV/1min (600/900v),3.5kV/1min (1000/1500v)
破裂抵抗: >20N/mm
最小屈曲半径: 5D (OD ≤ 20mm), 6D (OD > 20mm)
環境準拠:RoHSとREACH

XLPE シールドされた高電圧銅コアケーブルパラメータ

製品シリーズ	キャベルの仕様 (mm2)	最大導体抵抗 (mΩ/m 20°C)	定数電圧 (AC/DC)	流量切断 Ref (A)	全外径 Ref (mm)	耐熱性
EV遮断ケーブル	2.5	7.60	600V/900V 1000V11500V	30	6.0	-40°C~125°C/150°C
EV遮断ケーブル	4	4.71	600V/900V 1000V1500V	40	6.8	-40°C~125°C/150°C
EV遮断ケーブル	6	3.14	600V/900V 1000V/1500V	52	8.0	-40°C~125°C/150°C
EV遮断ケーブル	10	1.82	600V/900V 1000V/1500V	75	9.5	-40°C~125°C/150°C
EV遮断ケーブル	16	1.16	600V/900V 1000V/1500V	100	11.2	-40°C~125°C/150°C
EV遮断ケーブル	25	0.743	600V/900V 1000V/1500V	125	13.5	-40°C~125°C/150°C
EV遮断ケーブル	35	0.527	600V/900V 1000V1500V	165	14.5	-40°C~125°C/150°C
EV遮断ケーブル	50	0.368	600V/900V 1000V/1500V	215	17.5	-40°C~125°C/150°C
EV遮断ケーブル	70	0.259	600V/900V 1000V/1500V	260	19.5	-40°C~125°C/150°C
EV遮断ケーブル	95	0.196	600V/900V 1000V11500V	320	21.8	-40°C~125°C/150°C
EV遮断ケーブル	120	0.153	600V/900V 1000V/1500V	370	24.5	-40°C~125°C/150°C

注: 製品仕様,寸法および構造は技術的進歩により変更される可能性があります.同様の仕様を顧客のニーズに応じて設計および製造することができます.

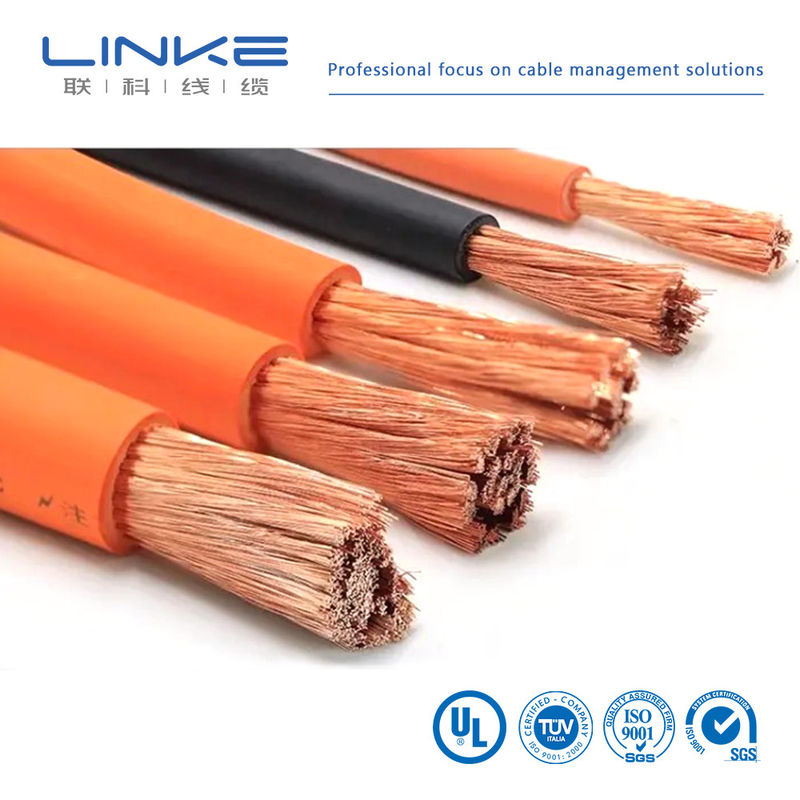

XLPE 保護されていない高電圧銅コアケーブル

製品構造

導体:赤銅/缶詰銅
隔熱:XLPEまたはXLPO (オレンジ)

特徴

指定温度: -40°C~125/150°C
定数電圧:AC/DC:600/900V,1000/1500V
燃焼試験: 70°Cで燃え尽き,燃え尽きない状態で少なくとも50mm保持
抵抗電圧:1.0kV/30分.5.0kV/5分 (600/900v),継続する 8.0kV (1000/1500V) に上昇する
オイル抵抗:IRM902,IRM903,ガソリン各20時間,OD≤15%の変動,裂け目がない
破裂抵抗: >20N/mm
最小屈曲半径: 5D (OD ≤ 20mm), 6D (OD > 20mm)
環境準拠:RoHSとREACH

ケーブル使用環境

ケーブルが保管されている倉庫には,隔熱/蓋を傷つけ,金属を腐食させる有害なガスがない必要があります.通常の使用中に,酸,アルカリ,鉱物油との接触を避ける必要があります.露天露天の場所で使わないようにする電線やケーブル基準を満たさない温度条件下です

XLPE 保護されていない高圧銅コアケーブルパラメータ

製品シリーズ	キャベルの仕様 (mm2)	最大導体抵抗 (mΩ/m 20°C)	定数電圧 (AC/DC)	流量切断 Ref (A)	全外径 Ref (mm)	耐熱性
遮蔽のないEVケーブル	2.5	7.60	600V/900V 1000V11500V	30	3.70	-40°C~125°C/150°C
遮蔽のないEVケーブル	4	4.71	600V/900V 1000V1500V	40	4.50	-40°C~125°C/150°C
遮蔽のないEVケーブル	6	3.14	600V/900V 1000V/1500V	52	5.00	-40°C~125°C/150°C
遮蔽のないEVケーブル	10	1.82	600V/900V 1000V/1500V	75	6.50	-40°C~125°C/150°C
遮蔽のないEVケーブル	16	1.16	600V/900V 1000V/1500V	100	8.30	-40°C~125°C/150°C
遮蔽のないEVケーブル	25	0.743	600V/900V 1000V/1500V	125	10.20	-40°C~125°C/150°C
遮蔽のないEVケーブル	35	0.527	600V/900V 1000V1500V	165	11.50	-40°C~125°C/150°C
遮蔽のないEVケーブル	50	0.368	600V/900V 1000V/1500V	215	13.50	-40°C~125°C/150°C
遮蔽のないEVケーブル	70	0.259	600V/900V 1000V/1500V	260	15.50	-40°C~125°C/150°C
遮蔽のないEVケーブル	95	0.196	600V/900V 1000V11500V	320	17.50	-40°C~125°C/150°C
遮蔽のないEVケーブル	120	0.153	600V/900V 1000V/1500V	370	19.50	-40°C~125°C/150°C

注: 技術の進歩により製品仕様,寸法および構造が変更される可能性があります.同様の仕様を顧客の要求に応じて設計することができます.

シリコンゴム高電圧の銅ケーブル

製品構造

導体:赤銅/缶詰銅
隔熱:シリコンゴム (オレンジ色)

特徴

指定温度: -40°C~175/200°C
定数電圧:AC/DC:600/900V,1000/1500V
燃焼試験: 70°Cで燃え尽き,燃え尽きない状態で少なくとも50mm保持
抵抗電圧:1.0kV/30分 5.0kV/5分 (600/900v) 継続する 8.0kV (1000/1500v)
オイル抵抗:IRM902,IRM903,ガソリン各20時間,OD≤15%の変動,裂け目がない
破裂抵抗: >15N/mm
最小屈曲半径: 5D (OD ≤ 20mm), 6D (OD > 20mm)
環境準拠:RoHSとREACH

ケーブル使用環境

シリコンゴム高電圧遮蔽されていない銅ケーブルパラメーター

製品シリーズ	キャベルの仕様 (mm2)	最大導体抵抗 (mΩ/m 20°C)	定数電圧 (AC/DC)	流量切断 Ref (A)	全外径 Ref (mm)	耐熱性
遮蔽のないEVケーブル	2.5	7.60	600V/900V 1000V11500V	30	3.70	-40°C~125°C/150°C
遮蔽のないEVケーブル	4	4.71	600V/900V 1000V1500V	40	4.50	-40°C~125°C/150°C
遮蔽のないEVケーブル	6	3.14	600V/900V 1000V/1500V	52	5.00	-40°C~125°C/150°C
遮蔽のないEVケーブル	10	1.82	600V/900V 1000V/1500V	75	6.50	-40°C~125°C/150°C
遮蔽のないEVケーブル	16	1.16	600V/900V 1000V/1500V	100	8.30	-40°C~125°C/150°C
遮蔽のないEVケーブル	25	0.743	600V/900V 1000V/1500V	125	10.20	-40°C~125°C/150°C
遮蔽のないEVケーブル	35	0.527	600V/900V 1000V1500V	165	11.50	-40°C~125°C/150°C
遮蔽のないEVケーブル	50	0.368	600V/900V 1000V/1500V	215	13.50	-40°C~125°C/150°C
遮蔽のないEVケーブル	70	0.259	600V/900V 1000V/1500V	260	15.50	-40°C~125°C/150°C
遮蔽のないEVケーブル	95	0.196	600V/900V 1000V11500V	320	17.50	-40°C~125°C/150°C
遮蔽のないEVケーブル	120	0.153	600V/900V 1000V/1500V	370	19.50	-40°C~125°C/150°C

シリコンゴム高電圧遮蔽銅ケーブル

製品構造

導体:赤銅/缶詰銅
梱包テープ:アルミホイル
毛糸: 缶詰銅
隔熱/蓋:シリコンゴム (オレンジ色)

特徴

指定温度: -40°C~175/200°C
定数電圧:AC/DC 600/900v,1000/1500v
燃焼試験: 70°Cで燃え尽き,燃え尽きない状態で少なくとも50mm保持
抵抗電圧:1.0kV/30分.5.0kV/5分に上昇.(600/900v) 継続する 8.0kVに上昇 (1000/1500V)
オイル抵抗:IRM902,IRM90,ガソリン 20時間,OD≤15%の変動,裂け目がない
破裂抵抗: >15N/mm
最小屈曲半径: 5D (OD≤20mm), 6D (OD>20mm)
環境準拠:RoHSとREACH

シリコンゴム高電圧遮蔽銅ケーブルパラメーター

製品シリーズ	キャベルの仕様 (mm2)	最大導体抵抗 (mΩ/m 20°C)	定数電圧 (AC/DC)	流量切断 Ref (A)	全外径 Ref (mm)	耐熱性
EV遮断ケーブル	2.5	7.60	600V/900V 1000V11500V	30	6.0	-40°C~125°C/150°C
EV遮断ケーブル	4	4.71	600V/900V 1000V1500V	40	6.8	-40°C~125°C/150°C
EV遮断ケーブル	6	3.14	600V/900V 1000V/1500V	52	8.0	-40°C~125°C/150°C
EV遮断ケーブル	10	1.82	600V/900V 1000V/1500V	75	9.5	-40°C~125°C/150°C
EV遮断ケーブル	16	1.16	600V/900V 1000V/1500V	100	11.2	-40°C~125°C/150°C
EV遮断ケーブル	25	0.743	600V/900V 1000V/1500V	125	13.5	-40°C~125°C/150°C
EV遮断ケーブル	35	0.527	600V/900V 1000V1500V	165	14.5	-40°C~125°C/150°C
EV遮断ケーブル	50	0.368	600V/900V 1000V/1500V	215	17.5	-40°C~125°C/150°C
EV遮断ケーブル	70	0.259	600V/900V 1000V/1500V	260	19.5	-40°C~125°C/150°C
EV遮断ケーブル	95	0.196	600V/900V 1000V11500V	320	21.8	-40°C~125°C/150°C
EV遮断ケーブル	120	0.153	600V/900V 1000V/1500V	370	24.5	-40°C~125°C/150°C
