起源の場所:
広東,中国
ブランド名:
Linke
証明:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

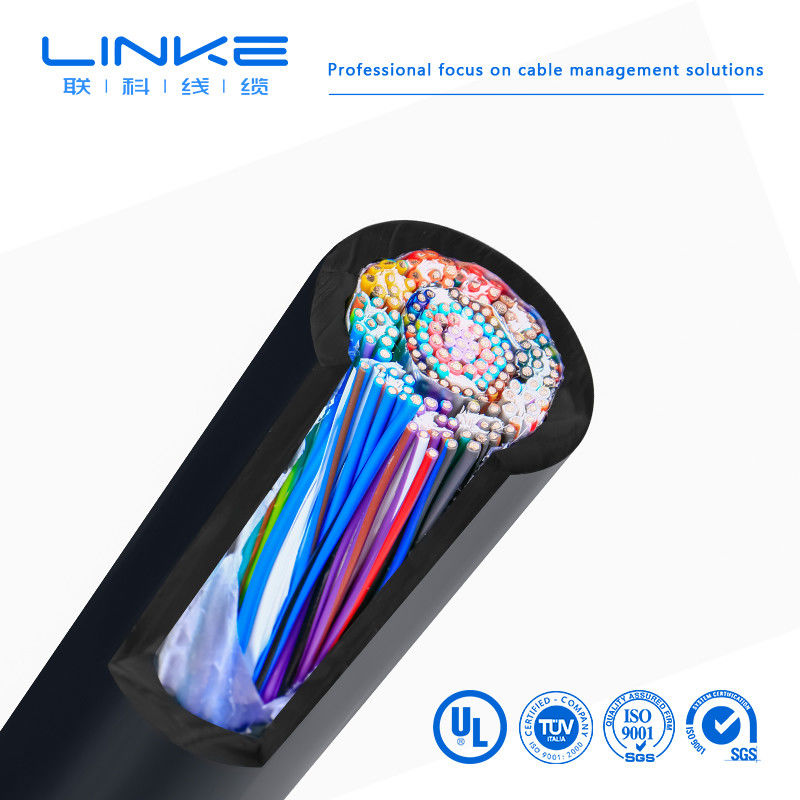

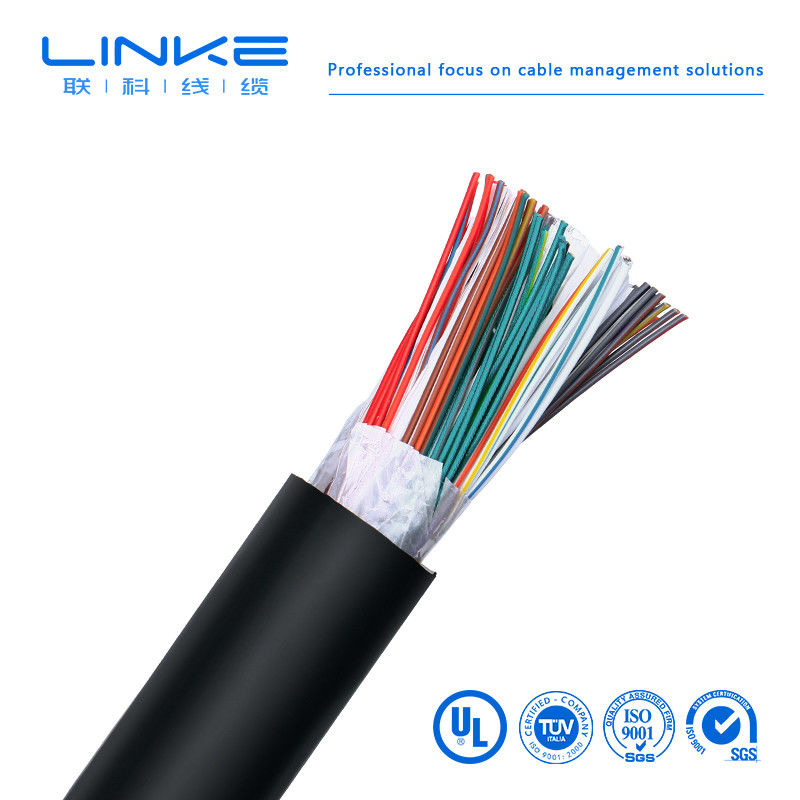

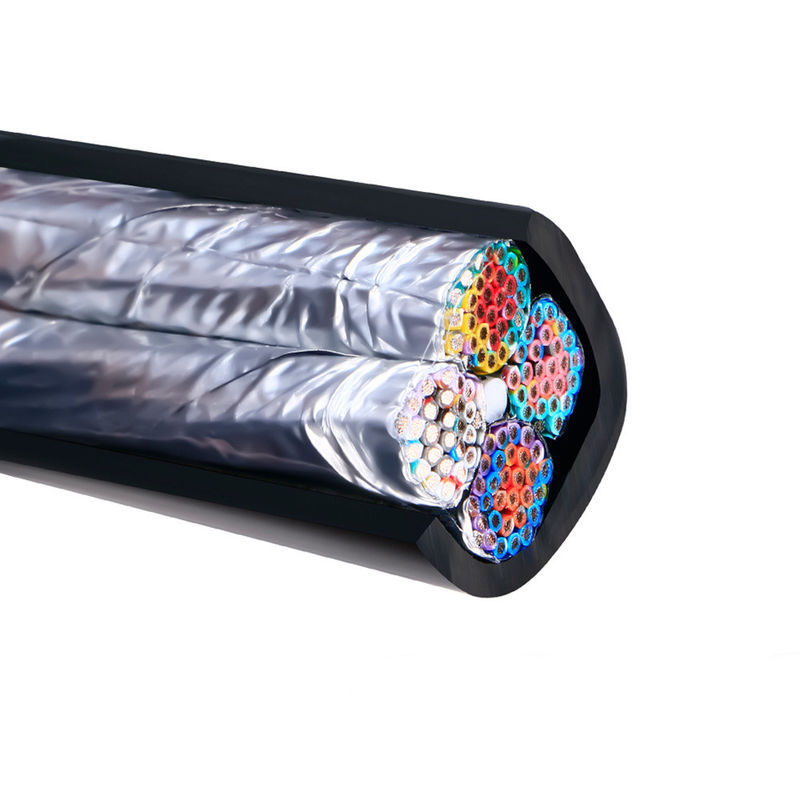

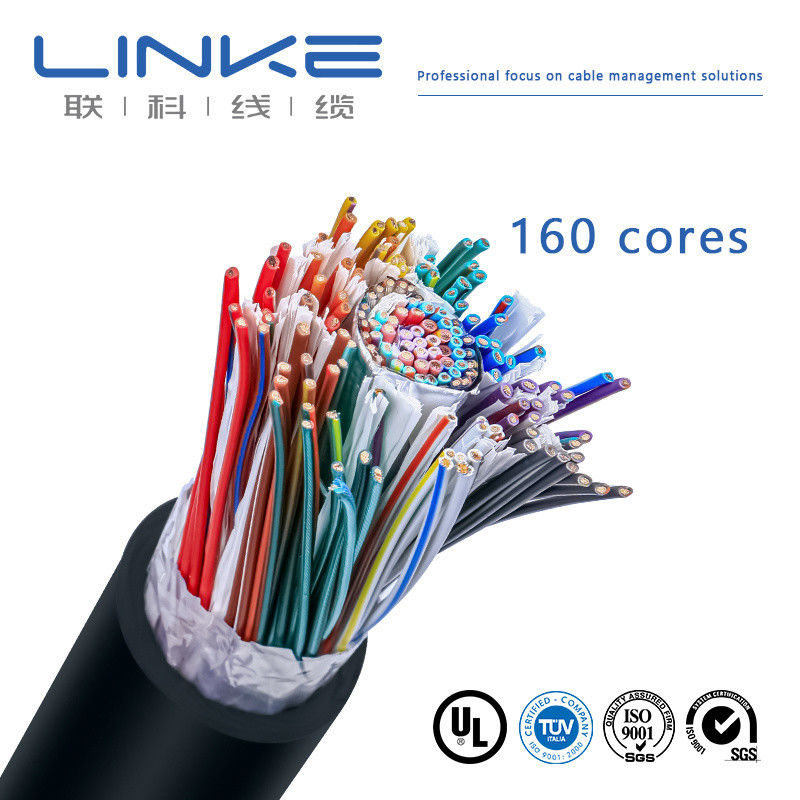

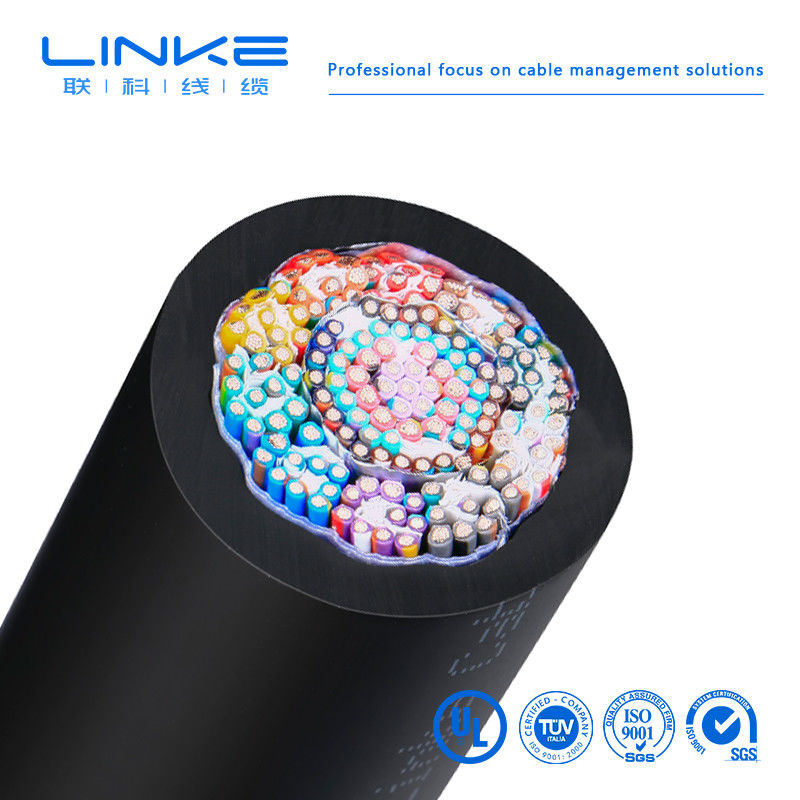

シリコンゴム電源ケーブル
1製品の特徴と用途
この製品は,固定電源送電線や移動電器の接続ケーブルに適しています. AC 定位電圧は0.6/1KV以下です.製品には熱放射線抵抗性がある耐寒性,酸性,アルカリ性,腐食性ガスの耐性,防水性など.ケーブル構造は柔らかく,放射線に適しています.高温 (冷たい) 環境で電気性能が安定している耐老化性能が優れ,使用寿命が長い.金属,電力,石油化学,電子,自動車製造などの産業で広く使用されています.
2製品実施基準
Q/HHTZH001 について1
耐火性および耐火性試験は,GB12666-90の要件に従って行われます.
3つ目は使用特性
1定位電圧:U0/U 0.6/1KV
最大動作温度: 180°C
最低環境温度:固定装置 -60°C
2ケーブルの設置の温度は -25°C以下ではなりません.
3. ケーブルの許容する曲がり半径:ケーブルの最小の曲がり半径は,ケーブルの外径の10倍である
4 基本モデルと名称
表 1
|
モデル |
製品名 |
|
YGC |
シリコンゴムで隔離されたシリコンゴムで覆われた電源ケーブル |
|
YGCR |
シリコンゴムで隔離されたシリコンゴムで覆われた移動電源の柔軟なケーブル |
|
YGCPについて |
シリコンゴム 絶縁 シリコンゴム 包帯 銅 編み 遮断 電源ケーブル |
|
YGC22 |
シリコンゴムから隔離されたシリコンゴムから覆われた鋼鉄テープで装甲された電源ケーブル |
|
JGG |
シリコンゴムで隔離されたシリコンゴムで覆われた設置用ワイヤ |
|
JGGR |
シリコンゴムから隔離されたシリコンゴムから覆われた移動式設置用ソフトワイヤ |
|
JGGP |
シリコンゴム絶縁,シリコンゴム蓋,銅で編みられたシールド設置ワイヤ |
|
JHXG |
シリコンゴムで断熱されたモーター用鉛線 |
注: 耐火性シリコンゴムケーブルについては,モデル番号の前にZRを追加し,導体コア内の銅線を缶詰にすることができます.
V.コード名と意味
表 2
|
コード |
コードの意味 |
|
そして |
シリアルコード (モバイル・フレキシブルケーブル) |
|
G |
シリコンゴム |
|
C について |
重い |
|
22 |
鋼筋ベルト装甲 |
|
P |
銅で編んだ盾 |
|
R |
鎖状の導体 |
|
J |
モーターのリードワイヤ |
6主な技術指標
1完成したケーブル導体 (R型) の直流抵抗については (GB3956に従って),A付録の表1と表2を参照してください.
2温度20°Cで隔熱抵抗は100MΩ/KM未満ではない
3完成したケーブルは,AC 50HZ 3.5KV/5min の電圧試験を受けても壊れない.
7: 基本ケーブル仕様と構造パラメータ
|
ワイヤコア*名義横切面 (mm2) |
導体構造 (根数 * 直径) (B/R) mm |
ケーブル最大外径 (mm) |
基準重量 (kg/km) |
||
|
YGC JGGF |
YGCR JGGFR |
YGCR JGGFR |
YGC22 JGG22 |
||
|
1*15 |
19*0.32/48*020 |
3.2 |
3.5 |
27.5 |
|
|
1*2です5 |
19*0.41/51*025 |
3.7 |
3.9 |
38.6 |
|
|
1*4 |
19*0.52/82*025 |
4.6 |
5.2 |
55.5 |
|
|
1*6 |
19*0.65/123*025 |
5.6 |
6.5 |
77.7 |
|
|
1*10 |
48*0.52/204*025 |
7.2 |
7.8 |
132 |
|
|
1*16 |
75*0.52/323*025 |
8.2 |
9.0 |
188 |
|
|
1*25 |
108*0.52/513*025 |
10.2 |
11.0 |
312 |
|
|
1*35 |
108*0.65/722*025 |
112 |
12.0 |
408 |
|
|
1*50 |
10*2.52/1026*025 |
13.5 |
14.5 |
554 |
|
|
1*70 |
19*2.16/1406*025 |
16.5 |
17.5 |
762 |
|
|
1*95 |
19*2.52/486*050 |
19.0 |
20.5 |
1045 |
|
|
1*120 |
24*2.52/608*050 |
20.0 |
22.0 |
1281 |
|
|
1*150 |
30*2.52/760*050 |
21.0 |
24.2 |
1612 |
|
|
1*185 |
37*2.52/945*050 |
25.0 |
28.0 |
1981 |
|
|
2*2です5 |
7*0.68/51*025 |
10.5 |
11.2 |
158 |
272 |
|
2*4 |
19*0.52/82*025 |
12 |
13.2 |
210 |
347 |
|
2*6 |
19*0.65/123*025 |
14.0 |
15.3 |
263 |
407 |
|
2*10 |
7*1.37/204*025 |
17.8 |
18.9 |
394 |
562 |
|
2*16 |
7*1.70/323*025 |
20.0 |
21.2 |
540 |
724 |
|
2*25 |
7*2.15/513*025 |
23.0 |
24.5 |
794 |
828 |
|
2*35 |
7*2.52/722*025 |
25.7 |
26.3 |
1037 |
1037 |
|
2*50 |
10*2.52/1026*025 |
26.0 |
27.5 |
1236 |
1385 |
|
2*70 |
19*2.16/1406*025 |
27.0 |
28.9 |
1647 |
1792 |
|
2*95 |
19*2.52/486*050 |
32.0 |
33.9 |
2189 |
2654 |
|
2*120 |
24*2.52/608*050 |
45.0 |
48.0 |
2640 |
3180 |
|
2*150 |
30*2.52/760*050 |
52.0 |
57.0 |
3280 |
3920 |
|
2*185 |
37*2.52/945*050 |
60.0 |
65.0 |
4006 |
4768 |
|
3*15 |
7*0.52/48*020 |
9.7 |
10.7 |
150 |
291 |
|
3*2 になります.5 |
7*0.68/51*025 |
11.7 |
12.2 |
196 |
342 |
|
3*4 |
19*0.52/82*025 |
12.6 |
13.5 |
274 |
444 |
|
3*6 |
19*0.65/123*025 |
14.8 |
16.2 |
350 |
531 |
|
3*10 |
7*1.37/204*025 |
20.0 |
22.0 |
539 |
737 |
|
3*16 |
7*1.70/323*025 |
22.0 |
24.5 |
740 |
972 |
|
3*25 |
7*2.15/513*025 |
25.3 |
27.0 |
1139 |
1372 |
|
3*35 |
7*2.52/722*025 |
28.0 |
31.5 |
1480 |
1729 |
|
3*50 |
10*2.52/1026*025 |
32.0 |
37.5 |
1900 |
2405 |
|
3*70 |
19*2.16/1406*025 |
41.0 |
50.0 |
4061 |
3087 |
|
3*95 |
19*2.52/486*050 |
45.0 |
55.0 |
997 |
4003 |
|
3*120 |
24*2.52/608*050 |
50.0 |
60.0 |
4060 |
4887 |
|
3*150 |
30*2.52/760*050 |
60.0 |
65.0 |
5197 |
2995 |
|
3*185 |
37*2.52/945*050 |
65.0 |
70.0 |
6279 |
7262 |
|
3*4+1*2です.5 |
19*0.52/82*025 |
14.5 |
15.5 |
320 |
481 |
|
3*6+1*4 |
19*0.65/123*025 |
16.2 |
17.8 |
423 |
597 |
|
3*10+1*6 |
7*1.37/204*025 |
21.0 |
23.0 |
630 |
827 |
|
3*16+1*10 |
7*1.70/323*025 |
23.0 |
25.0 |
888 |
1255 |
|
3*25+1*16 |
7*2.15/513*025 |
27.0 |
29.0 |
1375 |
1578 |
|
3*35+1*16 |
7*2.52/722*025 |
32.3 |
35.0 |
1690 |
1927 |
|
3*50+1*25 |
10*2.52/1026*025 |
36.0 |
40.0 |
2175 |
2760 |
|
3*70+1*35 |
19*2.16/1406*025 |
40.0 |
44.0 |
2950 |
3546 |
|
3*95+1*50 |
19*2.52/486*050 |
46.0 |
52.0, , , , |
3950 |
4670 |
|
3*120+1*70 |
24*2.52/608*050 |
51.0 &, amp;, amp;, lt;, /TD> |
55.0 |
4800 |
5745 |
|
3*150+1*70 |
30*2.52/760*050 |
56.0 |
60.0 |
5810 |
6862 |
|
3*185+1*95 |
37*2.52/945*050 |
66.0 |
70.0 |
7200 |
8394 |
|
4*4 |
19*0.52/82*025 |
14.2 |
16.2 |
352 |
515 |
|
4*6 |
19*0.65/123*025 |
17.1 |
19.0 |
450 |
629 |
|
4*10 |
7*1.37/204*025 |
22.1 |
24.0 |
672 |
881 |
|
4*16 |
7*1.70/323*025 |
24.5 |
26.5 |
952 |
1176 |
|
4*25 |
7*2.15/513*025 |
27.0 |
31.5 |
1476 |
1673 |
|
4*35 |
7*2.52/722*025 |
33.0 |
35.5 |
1876 |
2142 |
|
4*50 |
10*2.52/1026*025 |
39.0 |
41.0 |
2392 |
2982 |
|
4*70 |
19*2.16/1406*025 |
41.0 |
44.0 |
3300 |
3871 |
|
4*95 |
19*2.52/486*050 |
47.0 |
50.0 |
4300 |
5094 |
|
4*120 |
24*2.52/608*050 |
49.0 |
54.0 |
5380 |
6187 |
|
4*150 |
30*2.52/760*050 |
56.0 |
60.0 |
6750 |
7596 |
|
4*185 |
37*2.52/945*050 |
68.0 |
72.0 |
8190 |
9194 |
|
当社製の5コア等面ケーブルと3+2構造ケーブルの構造パラメータは,この表には含まれていません. |
|||||
| シングル-指揮者, 熱プラスチック 隔熱 | |||||||
| 1007 | 1330 | 1333 | 1591 | 1723 | 10064 | 10369 | |
| 1015 | 1331 | 1569 | 1592 | 1901 | 10070 | 10483 | |
| 1185 | 1332 | 1577 | 1672 | 10012 | 10269 | ||
| 複数-指揮者, 熱プラスチック 隔熱 | |||||||
| 2095 | 2129 | 2468 | 2586 | 2725 | 20233 | 20280 | 20963 |
| 2103 | 2463 | 2517 | 2587 | 2835 | 20276 | 20549 | 21198 |
| 2104 | 2464 | 2576 | 2661 | 2919 | 20279 | 20886 | 21664 |
| シングル-指揮者, 熱セット 隔熱 | |||||||
| 3075 | 3173 | 3320 | 3386 | 3530 | 3689 | 30005 | |
| 3123 | 3212 | 3321 | 3398 | 3577 | 3702 | ||
| 3132 | 3266 | 3331 | 3512 | 3644 | 3817 | ||
| 3135 | 3271 | 3385 | 3529 | 3674 | 3886 | ||
1.A についてあなただ 製造業者か 貿易会社ですか?
私たちはプロのメーカーです.最初の始まりから最後のまで,あなたの注文をコントロールすることができます.シェンゼンで迎えに行くよ
2質を測るサンプルはどうしたらいい?
試料は無料です 新規顧客は宅配費を支払う必要があります
3最低の注文量は?
通常は100m.しかし,ケーブルは非常に重い.あなたは高い貨物を避けるために適切な量を注文する方が良い.海上輸送は最良の選択肢です.
4割引はもらえる?
それはあなたの数量に依存します. 我々は割引と貨物料を支払うことができます. Pls親切に私達に連絡してください.
5あなたの会社はOEM生産を受け入れますか?
会社名も印刷できるし 品質カードもカスタマイズして 会社の宣伝もできる
問い合わせを直接私たちに送ってください.
