起源の場所:
広東,中国
ブランド名:
Linke
証明:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

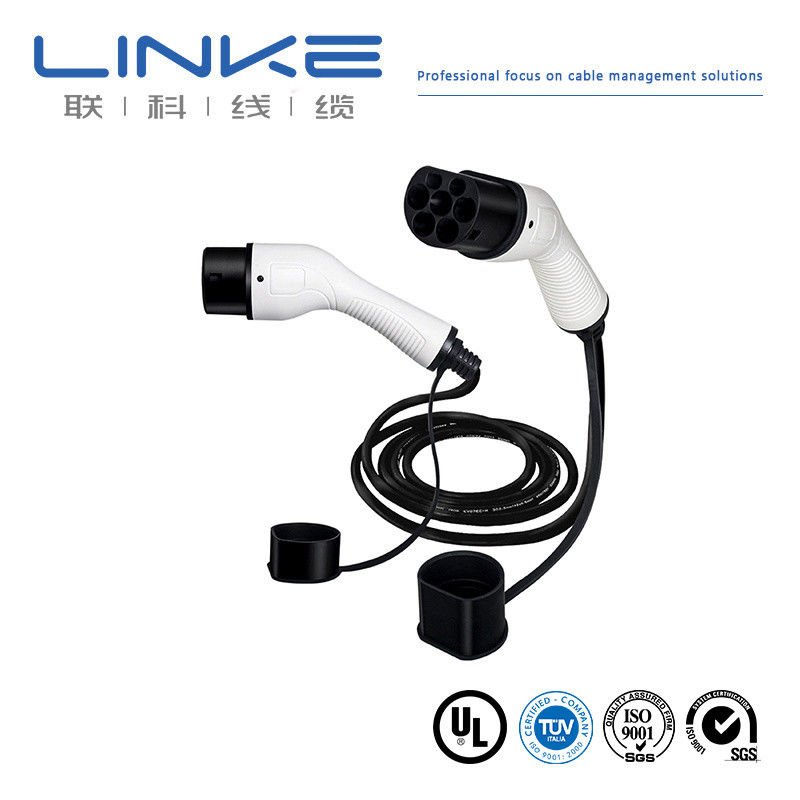

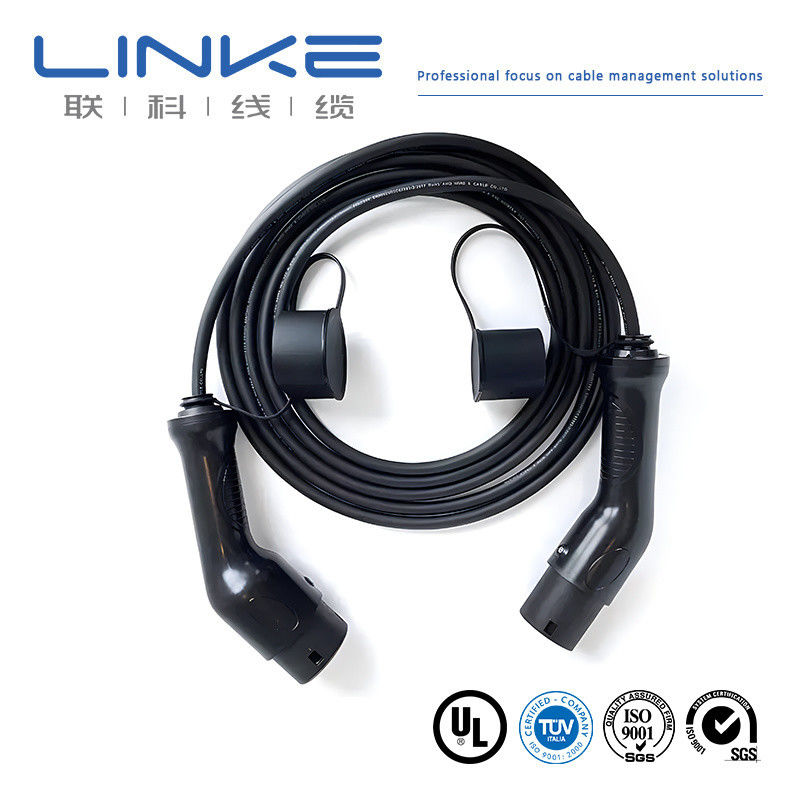

信頼性の高い低速充電アプリケーション向けのCE TUV認証付きプロフェッショナルEV充電ケーブル
| 仕様 | 詳細 |
|---|---|
| ケーブル名 | EVケーブル |
| ケーブル仕様 | 2C*80mm²+1C*25mm²+2C*4mm²+(3C*0.75mm²)(P2)+(7C*0.75mm²) RoHS準拠 |
| 項目 | 材質 | サイズ | 外径（参考） |
|---|---|---|---|
| A: 2C*80mm² | 裸銅撚り線 | 2580/0.20 ±0.008mm | 12.40±0.25mm |
| B: 1C*25mm² | 裸銅撚り線 | 798/0.20 ±0.008mm | 7.00±0.20mm |
| C: 1C*4mm² | 裸銅撚り線 | 224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar | 2.70±0.15mm |
| D: (3C*0.75mm²)(P2) | 裸銅撚り線 | 40/0.15±0.008mm+10/0.19mmTinsel+200DKevlar | 1.40±0.10mm |
| E: (7C*0.75mm²) | 裸銅撚り線 | 40/0.15±0.008mm+10/0.19mmTinsel+200D Kevlar | 1.40±0.10mm |
| 構成要素 | 材質 | 最小平均厚さ | 最小厚さ（任意点） | 外径 |
|---|---|---|---|---|
| 絶縁体 | 熱可塑性樹脂（EF2585、85±3A） | 1.60mm | 1.34mm | 15.60±0.40mm |
| インジャケット | TPE | 0.60mm | 0.42mm | 7.20±0.25mm / 9.70±0.25mm |
| 構成要素 | 詳細 |
|---|---|
| フィラー | 強化PPロープ |
| 材質 | 不織布（≥25%重なり） |
| アセンブリ | 2C*80mm²+1C*25mm²+2C*4mm²+(3C*0.75mm²)(P2)+(7C*0.75mm²) |
| パラメータ | 値 |
|---|---|
| 材質 | TPU |
| 最小平均厚さ | 2.80mm |
| 最小厚さ（任意点） | 2.28mm |
| 外径 | 38.00+0.6/-1.00mm |
| パラメータ | 値 |
|---|---|
| 定格電圧 | DC 1000V |
| 定格温度 | ジャケット: -40～90℃ 絶縁体: -40～125℃ |
| 最大導体抵抗（20℃） | A: 0.242Ω/km B: 0.78Ω/km C: 4.95Ω/km D&E: 26Ω/km |
| 絶縁耐電圧 | AC 2.5kV/5分、漏洩電流 ≤5mA |
| 完成ケーブル耐電圧 | AC 3.5kV/15分、漏洩電流 ≤5mA |
| 最小絶縁抵抗（20℃） | 500MΩ.km |
| 特性 | 値 |
|---|---|
| 引張強度 | ≥20MPa |
| 伸び | ≥300% |
| 経年劣化条件 | 110±1℃*168h |
| 元の引張強度の割合 | ≤±30% |
| 元の伸びの割合 | ≤±30% |
| 難燃性試験 | GB/T 18380.12-2008 |
| 低温衝撃試験 | -40℃*16H、亀裂なし |
| 最小曲げ半径 | 6*OD |
| 耐摩耗性 | ≥2000回 |
| ブランド | LINKE | 断面積（mm²） | 0.01-500mm² |
| ワイヤーゲージ（AWG） | [例: 24AWG, 28AWG] | 導体 | 錫メッキ銅/裸銅、顧客の要求に基づく |
| 絶縁材 | PVC/TPU/シリコーンゴム/PE/PP/XLPE/ナイロン/その他 | ジャケット材質 | [PVC/PU/ゴム/編組/等] |
| 認証 | RoHS/REACH/UL/CE/IP68/等 | カスタム長 | [例: 1m, 3ft, 5m ±5%公差] |
| ケーブルタイプ | [医療/電源/オーディオ/同軸/電気/自動車/エネルギー貯蔵//等] | シールド | [シールド/非シールド/編組シールド] |
| インピーダンス | [例: 75Ω（同軸ケーブルの場合）] | 印刷/ロゴ | [テキスト/ラベル/ロゴ、最大20文字] |
| 曲げ半径 | [例: ≥5×ケーブル径] | 定格電流 | [例: 5A] |
| 定格電圧 | [例: 30V AC/DC] | コネクタ材質 | [金メッキ/ニッケルメッキ/真鍮/等] |
| コネクタ | [例: USB Type-C, 3.5mm Jack, RJ45] | ジャケット | XLPEまたはPEまたはPVCゴム |
| 納期 | 注文確定後7～14日 | 色 | [黒/白/赤/カスタムパントン/等] |
| 温度 | マイナス70℃～350℃（-70℃～350℃） | パッケージ | ロール/箱/プレート/カスタム |
| サポートサービス | カスタムケーブル、エンドツーエンドソリューション、精密切断、ラグの圧着および取り付け（材質を指定、例：銅/ニッケルメッキ）を含む | ||
問い合わせを直接私たちに送ってください.
